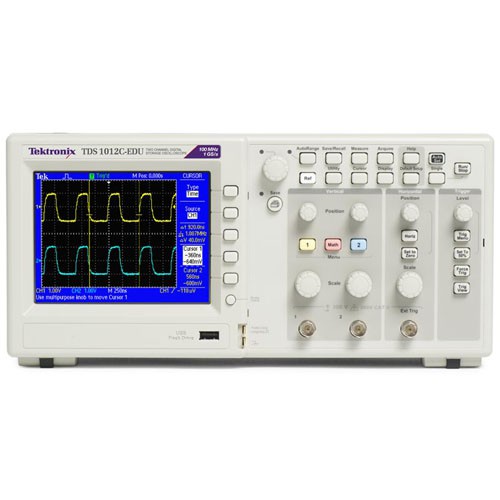

Осциллограф TDS1012C-EDU

  • Производитель Tektronix
  • Производство: США

Цифровые запоминающие осциллографы Tektronix TDS1012C-EDU Подробнее...

 Возможности и преимущества Tektronix TDS1012C-EDU

 Основные характеристики

  • Модели с полосами пропускания 100 МГц 2 канала
  • Частота дискретизации по всем каналам — 1 Гвыб/с
  • Длина записи по всем каналам — 2 500 выборок
  • Расширенная система запуска, включающая запуск по длительности импульса и по видеосигналу с возможностью выбора строки



Простота использования

  • 16 автоматических измерений и БПФ для упрощенного анализа осциллограммы
  • Автоустановка и автоматическое переключение диапазонов сигнала
  • Мастер проверки пробника
  • Пользовательский интерфейс на 11 языках и контекстно-зависимая справка
  • Активный цветной TFT-дисплей с диагональю 144 мм
  • Компактные размеры и малый вес — всего 124 мм в глубину и 2 кг



Подключения

  • Хост-порт USB 2.0 на передней панели для быстрого и простого сохранения данных
  • Порт USB 2.0 устройства на задней панели для быстрого подключения к ПК или прямой печати на PictBridge®-совместимом принтере

Гарантия 3 года



Оптимальное сочетание производительности и цены

Серия цифровых осциллографов TDS1000C-EDU рассчитана на использование в школах и университетах. Снабженный набором функций и встроенным инструментарием прибор TDS1000C-EDU прост в освоении и эксплуатации — он идеально подходит для неопытных пользователей и студентов.



Дополнительно:  Tektronix TDS1012C-EDU

Технические характеристики



Осциллограф Tektronix

TDS1001С-EDU

TDS1002С-EDU

TDS1012С-EDU

Экран (QVGA))

цветной TFT экран

Полоса пропускания (При 2 мВ/дел полоса пропускания 20 Мгц на всех моделях.)

40 МГц

60 МГц

100 МГц

Число каналов

2

Вход внешней синхронизации

Имеется на всех моделях

Частота дискретизации в каждом канале

500 Мвыб/с

1,0 Гвыб/с

1,0 Гвыб/с

Длина записи

2,5 тыс. отсчетов при всех режимах временной развертки на всех моделях

Разрешение по вертикали

8-бит

Чувствительность по вертикали

2 мВ – 5 В/дел на всех моделях с калиброванной точной настройкой

Погрешность по постоянному току по вертикали

+3% на всех моделях

Масштабирование по вертикали

Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной

Максимальное входное напряжение

300 Вэфф, категория II; снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 Вразмахпеременного тока при 3 МГц

Диапазон положений

2 мВ/дел – 200 мВ/дел +2 В; >200 мВ/дел – 5 В/дел +50 В

Ограничение полосы пропускания

20 МГц на всех моделях

Тип входа

Постоянный ток (DC), переменный ток (AC) и заземление входа (GND) во всех моделях

Входной импеданс

1 Мом параллельно с емкостью 20 пФ

Диапазон горизонтальной развертки

5 нс/дел – 50 с/дел

5 нс/дел – 50 с/дел

5 нс/дел – 50 с/дел

Погрешность горизонтальной развертки

50 10-6

Масштабирование по горизонтали

Увеличение или уменьшение горизонтального размера осциллограммы, в реальном времени и остановленной

Интерфейсы ввода/вывода

Порты USB

 Во всех моделях: 2 порты USB 2.0 Основной порт USB на передней панели поддерживает запоминающие устройства USB Порт устройств USB, расположенный на задней панели прибора, обеспечивает подключение к персональному компьютеру и любому принтеру, совместимому с PictBridge.

GPIB

 Приобретается дополнительно

Энергонезависимое запоминающее устройство

Отображение опорной осциллограммы

 (2) 2,5 тыс. точек опорной осциллограммы

Хранение осциллограммы без запоминаю щего устройства USB

  (2) 2,5 тыс. точек

Хранение осциллограммы в запоминащем устройстве USB

 96 и более опорных осциллограмм по 8 МБ

Настройки без запоминающего устройства USB

 10 настроек для передней панели

Настройки с запоминащим устройством USB

 4 000 и более настроек для передней панели по 8 МБ

Снимки экрана в запоминающем устройстве USB

 128 и более снимков экрана по 8 МБ (количество снимков зависит от выбранного формата файлов)

Сохранение всей информации в запоминающем устрой-стве USB

 12 и более операций «Сохранить все» по 8 МБ При одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы)



 Физические характеристики осциллографа Tektronix TDS1012C-EDU

 Размеры прибора (в мм) 158 х 326,3 х 124,2

Размеры упаковки  (в мм) 476,2 х 266,7 х 228,6

Монтажный набор RM2000B  (в мм)  482,6 х 177,8 х 108,0

Масса  в кг   Осциллограф 2,0  С принадлежностями 2,2

Снят с производства
