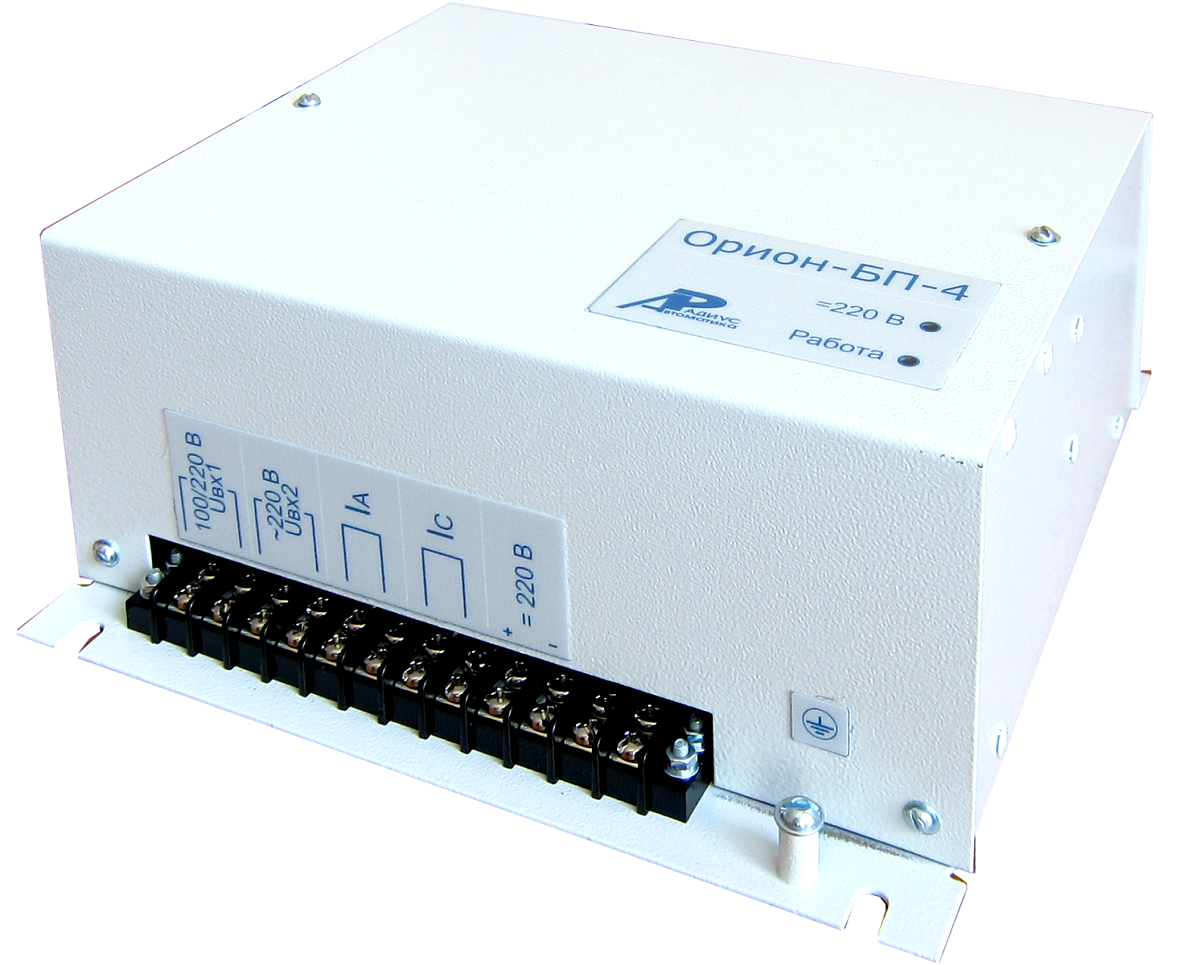

Блок питания Орион-БП-4

Описание в PDF

Гарантия 3 года
Производитель Радиус Автоматика

Блок питания Орион-БП-4 предназначен для обеспечения устройств релейной защиты серий «Орион», «Сириус» и других, выполненных на микропроцессорной элементной базе, бесперебойным питанием на подстанциях с переменным оперативным током.
Блок питания подключается к трансформатору собственных нужд ТСН подстанции (РП) и/или трансформаторам напряжения ТН и трансформаторам тока защищаемого присоединения.
Устройство содержит два токовых входа и два входа для цепей напряжения.

Характеристики	Значения
Входное напряжение, В переменное при нагрузке 20Вт постоянное при нагрузке 20Вт переменное при нагрузке 50Вт постоянное при нагрузке 50Вт	80-265 110-265 110-265 115-265
Входное переменное напряжение второго канала, В при последовательном соединении и нагрузке 20Вт при параллельном соединении и нагрузке 20Вт при последовательном соединении и нагрузке 50Вт при параллельном соединении и нагрузке 50Вт	120-265 60-130 110-265 80-130
Минимальный входной ток любого из токовых входов, обеспечивающий выходную мощность в нагрузке 20Вт / 50Вт, А при нагрузке 20Вт при нагрузке 50Вт	4,5 8,0
Максимальный входной ток длительно, А	15
Максимальный входной ток кратковременно (2 с), А	200
Полное сопротивление каждой из цепей тока фаз А и С при наличии входного напряжения, Ом, не более	0,12
Частота переменного входного напряжения (тока),Гц	45-65
Выходное напряжение основного выхода, В	=215–235
Максимальная выходная мощность, Вт	50
Время установления выходного напряжения, при подаче напряжения на вход, с	0,1
К.п.д. по входу напряжения, не менее	0,8
К.п.д. по токовым входам, не менее	0,7
Климатическое исполнение	УХЛЗ.1
Номинальные рабочие значения механических внешних воздействующих факторов	М7
Габаритные размеры, мм	210×150×94
Масса изделия (нетто), кг, не более	4
