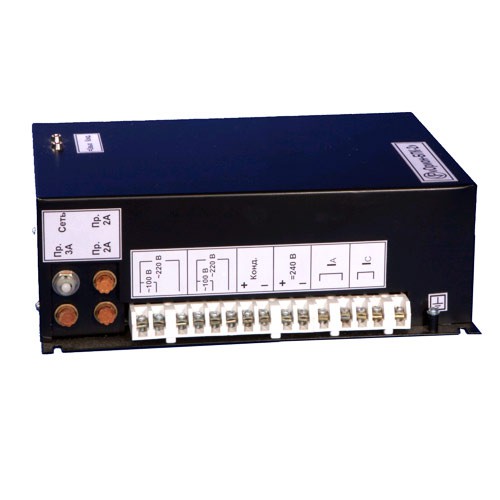

Блок питания комбинированный (для обеспечения питанием МП защит на подстанциях с переменным оперативным током, с двумя входами по напряжению и накопительным конденсатором с зарядной цепью)
Назначение блока питания Орион-БПК-2:
Предназначен для обеспечения устройств релейной защиты серий "Орион", "Сириус" и других, выполненных на микропроцессорной элементной базе, бесперебойным питанием на подстанциях с переменным оперативным током.
Устройство содержит накопительный конденсатор большой емкости, который может использоваться для аварийного питания выключателя.
Технические характеристики блока питания Орион-БПК-2:
| Параметр |
Значения |
| Номинальное входное напряжение питания |
220 В (100 В), 50 Гц |
| Минимальный входной ток любого из токовых входов, обеспечивающий выходную мощность в нагрузке 20 Вт |
6 А |
| Рабочий диапазон входного тока |
6 - 150 А |
| Максимальный входной ток (длительно) |
10 А |
| Номинальная выходная мощность |
20 Вт |
| Номинальное выходное напряжение постоянного тока |
240 Вт |
| Диапазон выходного напряжения постоянного тока |
180 - 260 В |
| Емкость накопительного конденсатора |
660 мкФ |
| Напряжение на накопительном конденсаторе |
240 - 320 В |
| Рабочий диапазон температур |
– 40 ... +55°С |
| Время снижения выходного напряжения до уровня 180 В от момента пропадания входного переменного напряжения 220 В (без подпитки от токовых входов) при выходной потребляемой мощности 20 Вт, не менее |
0,5 с |
Блок питания подключается к трансформатору собственных нужд ТСН подстанции (РП) и/или трансформаторам напряжения ТН и трансформаторам тока защищаемого присоединения.
Устройство содержит два токовых входа и два входа для цепей напряжения.
