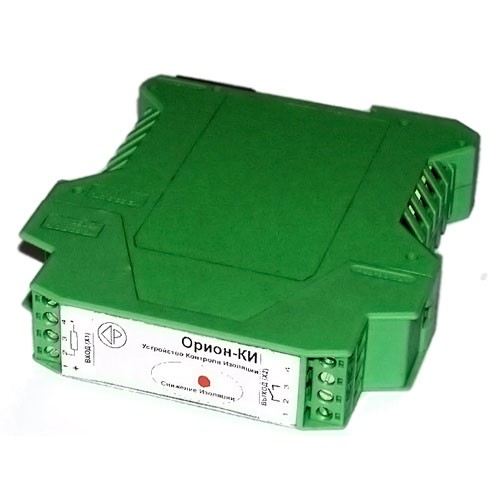

Устройство контроля изоляции Орион-КИ

Устройство контроля состояния изоляции цепей газовой защиты трансформаторов.

Назначение устройства контроля изоляции "Орион-КИ":

Устройство контроля изоляции "Орион-КИ" предназначено для непрерывного контроля состояния электрической изоляции цепей газовых защит трансформаторов и РПН, и устанавливается в шкафах и на панелях защиты силовых трансформаторов.

Устройство контролирует ток, протекающий в цепи отключающих контактов газового реле, и срабатывает при достижении им значения тока срабатывания, что сигнализирует о снижении сопротивления изоляции между жилами кабеля, связывающего контакты газового реле со шкафом защиты трансформатора, ниже 500 кОм. При этом замыкается контакт выходного реле устройства и загорается красный светодиод на корпусе устройства. Для исключения ложного срабатывания устройства при срабатывании газовой защиты, предусмотрена блокировка срабатывания устройства при значении тока во входной цепи устройства более 35 мА.

Устройство может использоваться при напряжении оперативного постоянного тока 110 В и 220 В. Для увеличения тока срабатывания устройства при напряжении 220 В необходимо установить перемычку между соответствующими контактами входного разъема. Устройство не требует внешних источников питания и предназначено для установки на DIN-рейку в шкафу защиты трансформатора.
