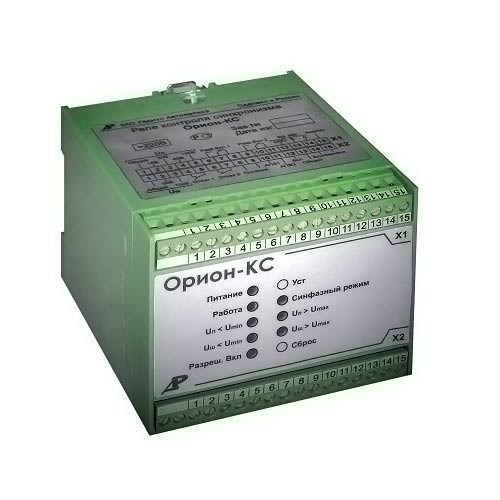

Реле контроля синхронизма Орион-КС

Реле контроля синхронизма (с заданием уставок по интерфейсу RS485)

Назначение реле "Орион-КС":

Реле контроля синхронизма "Орион-КС" представляет собой микропроцессорное устройство измерения напряжения и предназначно для применения в схемах автоматического повторного включения линий электропередачи с двухсторонним питанием в качестве органа, контролирующего наличие или отсутствие напряжения на линии и шинах станции или подстанции, частоту скольжения и угол сдвига фаз между ними, а также в схемах синхронизации генераторов для блокирования включения выключателя при ошибочных действиях персонала.

Уставки вводятся посредством интерфейса RS-485.

Реле предназначено для установки на 35 мм DIN рейку.



Технические характеристики реле Орион-КС:

Параметр Значения
Число входов по напряжению 2
Номинальное напряжение от ТН (ШОН) линии Uн, В 15 / 30 / 60 / 100
Номинальное входное напряжение от ТН шин Uн, В 60/100
Рабочий диапазон входного напряжения (0,1…1,2)Uн
Рабочий диапазон частот входного напряжения, Гц 45 ... 55
Уставки уровня наличия напряжения (диапазон/дискретность), Umax (0,5…0,95) Uн/0,05 Uн
Уставки уровня отсутствия напряжения (диапазон/дискретность), Umin (0,1…0,8) Uн/0,05 Uн
Уставки разности напряжений ΔU (диапазон / дискретность) 0,02…0,4Uн/0,01 Uн
Уставки частоты скольжения Δf (диапазон/дискретность), Гц 0,05…0,8/0,05
Уставки разности фазных углов Δφ (диапазон/дискретность), град 4…64/4
Уставки времени опережения, tоп (диапазон/дискретность), с 0,025…0,4/0,025
Уставки времени бестоковой паузы tбт, с (диапазон / дискретность) 0,1…20/0,1
Число дискретных входов 4
Напряжение питания, В:
  • для исполнения "110" (постоянное)
  • для исполнения "220" (постоянное или переменное частотой 50 Гц)
  • 88 ...132
  • 178 ... 242
Потребляемая мощность, ВА (Вт), не более 5,0
Габаритные размеры (ВхШхГ), мм
