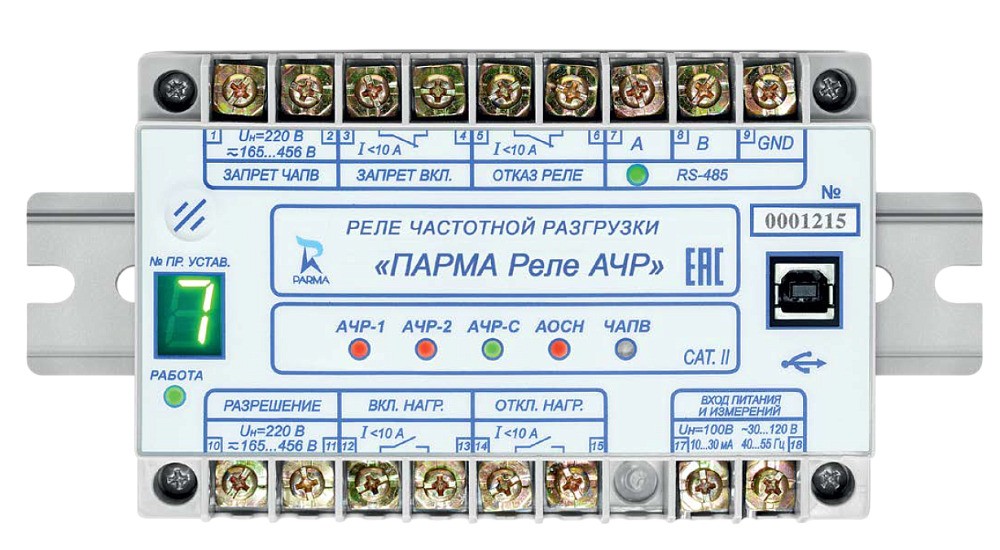

ПАРМА Реле АЧР Реле частотной нагрузки

Код: 031967

Описание в PDF

Бренд: Парма
Страна бренда: Россия

Официальный дилер
Гарантия 18 месяцев

НАЗНАЧЕНИЕ Реле частотной нагрузки ПАРМА:

ПАРМА Реле АЧР предназначено для ликвидации дефицита активной мощности в сети путём автоматического отключения потребителей при снижении частоты с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении частоты, а также для ликвидации дефицита реактивной мощности в сети путём отключения потребителей при снижении напряжения, с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении напряжения.

ПАРМА Реле АЧР может выполнять функции делительной автоматики, использоваться на электростанциях и подстанциях энергосистем, а также как устройство локальной противоаварийной автоматики сетей 0,4 кВ в составе системы автоматического управления нагрузкой.

ПАРМА Реле АЧР - первое в России микропроцессорное устройство частотной разгрузки, получившее сертификат соответствия требованиям стандарта организации АО «СО ЕЭС» СТО 59012820.29.020.003-2016 «Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Микропроцессорные устройства автоматической частотной разгрузки. Нормы и требования» № NC11.SO.RU.0417.0001

ЗАМЕНА МИКРОЭЛЕКТРОННЫХ И ЭЛЕКТРОМЕХАНИЧЕСКИХ РЕЛЕ НА ПАРМА РЕЛЕ АЧР:

В рамках модернизации энергетической инфраструктуры актуальной задачей становится поэтапное обновление оборудования, включая замену устройств частотной разгрузки предыдущих поколений (таких как РСГ-11, РЧ-1, РЧ-2 и УРЧ-ЗМ) на современные решения, соответствующие требованиям цифровизации и энергоэффективности.

Микроэлектронные и электромеханические реле сохраняют свою значимость в ряде отраслей благодаря долгому сроку службы, простоте и адаптивности к традиционным системам. Однако развитие технологий позволяет внедрять устройства нового поколения, которые обеспечивают расширенный функционал, повышенную точность измерений и совместимость с интеллектуальными системами управления энергосетями

Одним из перспективных решений для обновления парка оборудования является устройство ПАРМА Реле АЧР, которое сочетает:

Высокая надежность - современная микропроцессорная база обеспечивает стабильную работу в сложных энергосистемах.
Соответствие требованиям АО СО ЕЭС - устройство отвечает актуальным стандартам защиты и автоматики.
Компактные габариты - удобство монтажа и интеграции в существующие схемы.
Оптимальное соотношение цены и качества - выгодное решение для модернизации энергооборудования.

ПАРМА Реле АЧР успешно прошло испытания и активно внедряется в энергосистемы, демонстрируя повышенную эффективность по сравнению с более простыми аналогами. Одно устройство способно заменить типовую схему АЧР, выполненную на микроэлектронных или электромеханических реле.

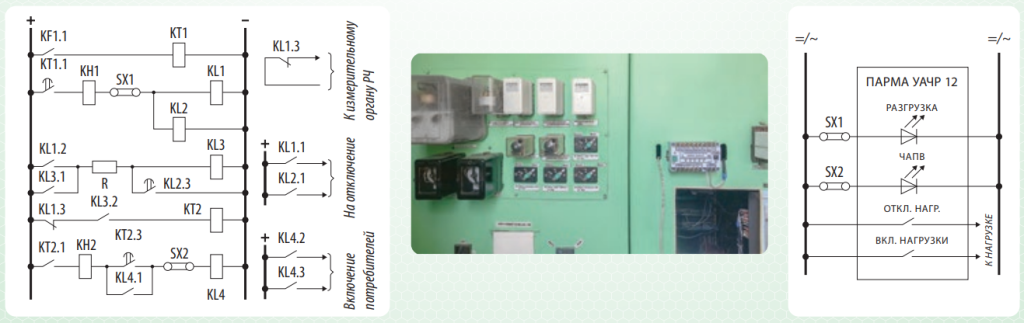

Типовая схема АЧР, реализованная на электромеханических и микроэлектронных реле частоты и на устройстве «ПАРМА Реле АЧР»:

Интернет-магазин

Условные обозначения на схеме, где:

KF – реле АЧР (РСГ-11, РЧ-1, РЧ-2, УРЧ-3М);
КТ – реле времени;
KL – реле промежуточное;
KH – реле указательное;
SX – оперативная накладка (ключ).

Обращаем ваше внимание, что для реализации замены схемы реле АЧР на вашем энергообъекте на устройства ПАРМА Реле АЧР необходимо предоставить исходные данные (схему действующей АЧР с объекта) на электронную почту parma@parma.spb.ru.

Основные функции:

АЧР-1 - быстродействующая частотная разгрузка с возможностью блокирования по скорости снижения частоты
АЧР-2 - частотная разгрузка с возможностью ввода ускорения при снижении напряжения
АЧР-С - дополнительная частотная разгрузка (ДАР), обеспечивает отключение нагрузки с учётом информации о скорости снижения частоты в энергосистеме
АОСН - отключение нагрузки при снижении напряжения, с возможностью контроля скорости снижения напряжения
ЧАПВ - автоматическое повторное включение по частоте и напряжению для восстановления питания ранее отключённых потребителей

журнал на 234 события
осциллограф аварийных процессов (семь осциллограмм по 3 с)
подключение к компьютеру осуществляется через USB-порт или по интерфейсу RS-485
возможно объединение нескольких устройств в сеть
протоколы обмена: MODBUS RTU, MODBUS ASCII и МЭК 60870-5-101

Отличительные особенности:

многофункциональное микропроцессорное устройство по цене электромеханических реле
простота монтажа, наладки и обслуживания
стабильность параметров
надёжность функционирования
лёгкость интеграции в АСУ ТП
высокая информативность
низкая цена
малые габариты
большие возможности

Измеряемая величина	Диапазон измерения	Пределы допускаемой погрешности измерения
Действующее значение напряжения: Для исполнения Uн = 100 В Для исполнения Uн = 380 В	от 40 до 120 В от 114 до 456 В	ẟ = ± 0,5 %
Скорость изменения напряжения	до 30 В/с
Частота	от 40,00 до 55,00 Гц	∆ = ± 0,02 Гц
Скорость изменения частоты	до 20 Гц/с

Характеристики дискретных входов и реле

Наименование характеристики	Значение	Примечания
Дискретные входы
Номинальное напряжение, В	220
Максимальное входное напряжение Uмакс, В	456
Устойчивость к перегрузке при 120 % от Uмакс	Неограниченно
Напряжение устойчивого срабатывания, В, не более	165	Постоянный ток
Напряжение устойчивого несрабатывания, В, не менее	141	Постоянный ток
Входной ток, мА	10-15	Импульсный
Реле
Максимальное коммутируемое напряжение, В	250
Ток замыкания и удержания, А, не более	10
Ток размыкания постоянного напряжения при активно-индуктивной нагрузке, А, не более	0,15	С постоянной времени L/R = 40 мс
Тип контактов выходных реле: – "ВКЛ. НАГР." – "ОТКЛ. НАГР." – "ЗАПРЕТ ВКЛ." – "ОТКАЗ УСТР-ВА"	замыкающий замыкающий размыкающий размыкающий

Электрическое сопротивление изоляции между входными и выходными цепями УАЧР, электрически не связанными между собой в холодном состоянии) составляет:

– не менее 100 МОм – при нормальных условиях;

– не менее 1 МОм – при повышенной влажности.

Время готовности после включения питания - не более 1 с

Потребляемая мощность:

Для исполнения Uн = 100 В, не более 5 Вт

Для исполнения Uн = 380 В, не более 6 Вт

Электропитание осуществляется:

Для исполнения Uн = 100 В - от 40 до 120 В

Для исполнения Uн = 380 В - от 114 до 456 В

Частота напряжения питания от 40 до 55 Гц

Габаритные размеры (ШхВхГ), не более – 140х90х64 мм
Масса, не более – 0,5 кг;
Средняя наработка на отказ не менее 125 000 ч
Время непрерывной работы УАЧР – неограниченно

Рабочие условия эксплуатации:

– температура окружающего воздуха – от минус 40 до плюс 55 °С

– относительная влажность воздуха 93 % при плюс 30 °С

– атмосферное давление – от 84,3 до 106,7 кПа (от 630 до 800 мм рт. ст.)

1. Реле частотной разгрузки "ПАРМА Реле АЧР" с заглушкой USB порта - 1 шт.;
2. Накопитель Реле АЧР - 1 шт.;
3. Паспорт - 1 шт.
