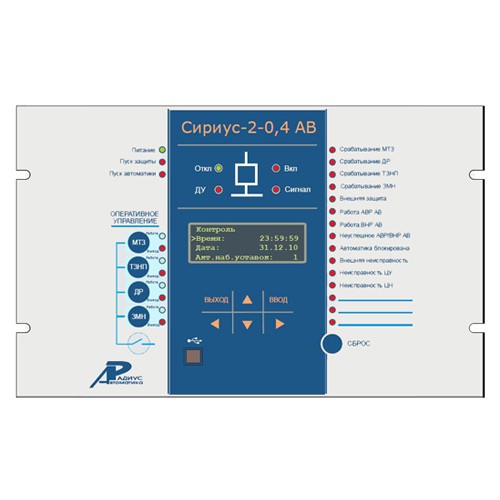

Сириус-2-0,4 АВ-И1

Микропроцессорное устройство защиты «Сириус-2-0,4 АВ»  предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации аварийных вводов секций 0,4 кВ комплектных трансформаторных подстанций, щитов собственных нужд электростанций, промышленных предприятий и других объектов.


Устройство предназначено для эксплуатации в следующих условиях:
  • в части воздействия климатических факторов:
  • рабочий диапазон температур – от минус 40 1) до плюс 55 С;
  • относительная влажность воздуха – до 98 % при плюс 25 С и более низких
  • температурах без конденсации влаги;
  • атмосферное давление – от 73,3 до 106,7 кПа (от 550 до 800 мм рт. ст.);
  • высота установки над уровнем моря до 2000 м без уменьшения характеристик, с
  • увеличением высоты установки (более 2000 м) следует учитывать (согласно ГОСТ 15150-69)
  • поправочный коэффициент из-за снижения электрической прочности изоляции;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли,
  • агрессивных паров и газов, разрушающих изоляцию и металлы;
  • место установки должно быть защищено от попадания атмосферных осадков,
  • воздействия соляного тумана и озона, попадания брызг воды, масел, эмульсий, а также от
  • воздействия прямого солнечного излучения.


Основные параметры

Номинальное напряжение (Uном), В
220; 110
Род тока:
 для Uном=220 В
 для Uном=110 В
Пост., перемен., выпрямл.
Постоянный
Диапазон напряжения питания, В:
 для Uном=220 В
для Uном=110 В
176 – 242
88 – 121
Время готовности к работе после подачи оперативного тока, с,
не более
1
Устойчивость к прерыванию напряжения питания, с, не менее:
для Uном=220 В
 для Uном=110 В
1,0
0,5
Пусковой ток при включении, не более
2,5А
Длительность, не более
0,3С
Потребляемая мощность, Вт, не более:
в дежурном режиме
 в режиме срабатывания защит
10
15


Вес и габариты
габаритные размеры (Ш×В×Г), не более
305×190×215 мм
вес, не более
7 кг;
