Сириус-2-БСК-1А/5А-24В/48В/110В/220В-И1

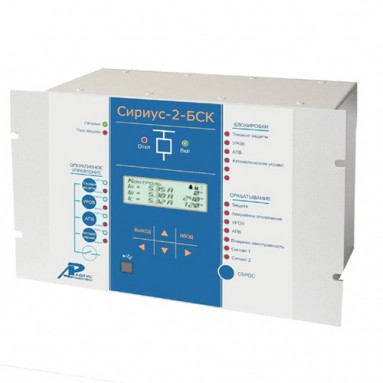

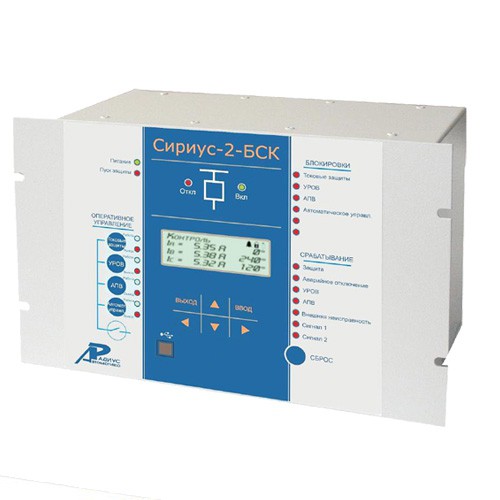

Сириус-2-БСК Микропроцессорный терминал защиты и автоматики батареи статических конденсаторов

Эксплуатационные возможности устройства Сириус-2-БСК
  •  выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
  •  задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
  • ввод и хранение уставок защит и автоматики;
  • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
  • передачу параметров аварии, ввод и изменение уставок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

Функции защиты устройства Сириус-2-БСК:

  • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению);
  • автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
  • трехступенчатая токовая защита нулевой последовательности (ТЗНП);
  • защита от обрыва фазы питающего фидера (ЗОФ);
  • защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
  • защита от однофазных замыканий на землю по току основной частоты (может быть выполнена направленной);
  • двухступенчатая защита от повышения напряжения (ЗПН);
  • защита минимального напряжения (ЗМН);
  • двухступенчатая защита от перегрузки токами высших гармоник;
  • защита от несимметрии токов в фазах конденсаторной батареи;
  • выдача сигнала пуска МТЗ для организации логической защиты шин.

Функции автоматики устройства Сириус-2-БСК:

  • автоматика управления выключателем (АУВ), включающая в себя защиту от многократных включений, защиту от непереключения фаз (ЗНФ), защиту от неполнофазного режима работы (ЗНФР), защиту электромагнитов управления от длительного протекания тока и контроль исправности цепей этих электромагнитов;
  • формирование сигнала УРОВ при отказе своего выключателя;
  • автоматическое повторное включение (АПВ) после отключения выключателя от ЗПН после возврата напряжения в норму;
  • автоматическое управление включением и отключением батареи в зависимости от значения реактивной мощности с помощью внешнего контактного варметра;
  • возможность подключения внешних защит, например, защиты от небаланса, дуговой, или от однофазных замыканий на землю.





Основные технические характеристики

Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением
24, 48, 110 или 220 В
Рабочий диапазон отклонения напряжения питания
+10/–20%
Мощность, потребляемая устройством от источника оперативного постоянного тока в дежурном режиме
не более 7 Вт
в режиме срабатывания защит
не более 15 Вт.



Вес и габариты
габаритные размеры (Ш×В×Г), не более
305×190×215 мм
вес, не более
7 кг
