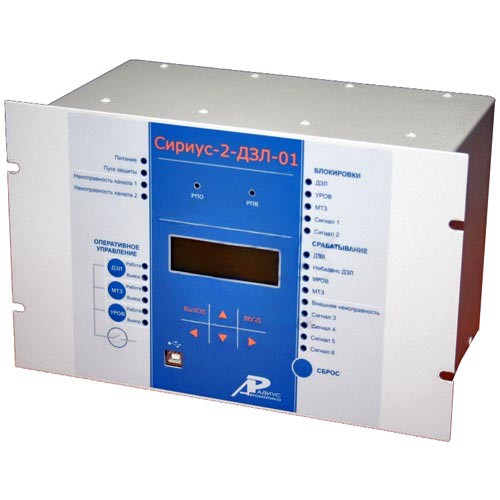

Сириус-2-ДЗЛ-01

Микропроцессорное устройство основной защиты абсолютной селективности воздушных, кабельных и смешанных воздушно-кабельных линий класса напряжений 6-220 кВ в сетях с эффективнозаземленной или изолированной (компенсированной) нейтралью. Тип защиты абсолютной селективности — продольная дифференциальная токовая защита линии (ДЗЛ) с цифровым каналом связи (КС) по выделенной ВОЛС.

 Назначение Сириус-2-ДЗЛ:

Устройство предназначено для обеспечения основной защиты абсолютной селективности воздушных, кабельных и смешанных воздушно-кабельных линий класса напряжений 6-220 кВ в сетях с эффективнозаземленной или изолированной (компенсированной) нейтралью.

Тип защиты абсолютной селективности — продольная дифференциальная токовая защита линии (ДЗЛ) с цифровым каналом связи (КС) по выделенной ВОЛС.

Устройство предназначено для установки на двухконцевых линиях с одно- или двухсторонним питанием. Возможно наличие на защищаемой линии одного или нескольких ответвлений с понижающими трансформаторами без источников питания.

Полный комплекс защиты состоит из двух одинаковых устройств (полукомплек¬тов), устанавливаемых по концам защищаемой линии. Полукомплекты связываются между собой с помощью защитного КС. Под защитным КС, здесь и далее, понимается цифровой канал, предназначенный для передачи информации, необходимой для функционирования защиты абсолютной селективности.

Устройство поддерживает два независимых защитных КС, что позволяет организовать их полное дублирование и значительно повысить отказоустойчивость защиты.

Связь между полукомплектами организуется только по выделенной ВОЛС, при этом не допускается наличие каких-либо промежуточных активных преобразователей и мультиплексо-ров. То есть полукомплекты должны подсоединяться непосредственно к противоположным концам оптического кабеля.

Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики.

Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.

Эксплуатационные возможности:

  • выполнение функций защит и автоматики, определенных ПУЭ и ПТЭ;
  • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
  • ввод и хранение уставок защит и автоматики;
  • передачу параметров аварии, ввод и изменение уставок по ЛС;
  • передача и прием информации по защитному КС;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных сра-батываний;
  • получение дискретных сигналов управления и блокировок, выдачу команд управле¬ния, аварийной и предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпу¬са и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

 Функции защиты, выполняемые устройством:

  • Трехступенчатая продольная дифференциальная токовая защита линии в пофазном исполнении
  • Контроль небаланса в дифференциальной цепи с действием на сигнализацию (ДЗЛ-4).
  • Два защитных интерфейса для организации основного и резервного защитных КС. Постоянный контроль исправности КС с автоматическим переходом на резервный;
  • Цифровое выравнивание коэффициентов трансформации ТТ, установленных по концам защищаемой линии, для формирования токовых цепей ифференциальной защиты;
  • Ненаправленная трехступенчатая максимальная токовая защита от междуфазных КЗ с независимой выдержкой времени (МТЗ-1, МТЗ-2, МТЗ-3).
  • Предусмотрены различные режимы работы ступеней МТЗ: постоянное дейст¬вие, аварийная ступень (вводится в действие при неисправности защитных КС), ускоряющая ступень (вводится в действие на заданное время после включения выключателя).
  • Имеется возможность ввода блокировки ступеней МТЗ от бросков намагничивающего тока (БНТ) трансформатора на ответвлении от защищаемой линии.
  • Предусмотрен автоматический ввод ускорения одной из ступеней МТЗ при любом вклю-чении выключателя с контролем отключенного положения выключателя на противоположном конце защищаемой линии (сигнал передается по защитному КС).
  • Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по току обратной последовательности с независимой выдержкой времени с действием на сигнал или на отключение.

Функции автоматики, выполняемые устройством:

  • Логика устройства резервирования при отказе выключателя (УРОВ)
  • Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает на¬личие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ.
  • Возможны следующие варианты работы схемы УРОВ:
    • с автоматической проверкой исправности выключателя (с контролем по току и пред-варительной выработкой команды отключения резервируемого выключателя);
    • с дублированным пуском от защит с использованием реле положения «Включено» вы-ключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
  • При срабатывании УРОВ на отключение смежных выключателей по защитному КС пе-редается команда отключения выключателя противоположной стороны линии.
  • Отключение удаленного выключателя с помощью команды по защитному КС (те¬леотключение).
  • Передача пяти дополнительных дискретных сигналов по защитному КС на другой конец защищаемой линии и прием аналогичных сигналов дополнительные телесигналы).

Дополнительные сервисные функции:

  • Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
  • Регистратор событий;
  • Возможность встраивания устройства в систему единого точного времени подстанции или станции.
  • Оперативный ввод или вывод основных функций с помощью кнопок оперативно¬го управления на передней панели устройства вместо традиционных накладок;
  • Два набора уставок с возможностью выбора текущего с помощью дискретного входа;
  • Программируемые реле с возможностью подключения к одной из выбранных то¬чек функциональной схемы;
  • Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы и задания режима работы;
  • Входы с программируемой функцией, задаваемой потребителем (ранжируемые входы), предназначенные для расширения функциональности устройства;
  • Поддержка до трех независимых интерфейсов связи для встраивания в АСУ ТП и локального доступа к устройству через компьютер (интерфейс USB – на лицевой панели, два с интерфейсом RS485 – на задней панели устройства);
  • Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы.
  • Устройство производит измерение электрических параметров входных аналоговых сигналов фазных токов IА, IВ, IС.
  • При измерениях осуществляется компенсация апериодической составляющей, а также фильтрация высших гармоник входных сигналов. Для сравнения с уставками защит использует-ся, в основном, действующее значение первой гармоники входных сигналов.
  • Элементная база входных и выходных цепей обеспечивает совместимость устройства с любыми устройствами защиты и автоматики разных производителей – электромеханическими, электронными, микропроцессорными, а также сопряжение со стандартными каналами телемеханики.
  • Устройство имеет каналы связи для передачи на компьютер данных аварийных отключений, просмотра и изменения уставок, контроля текущего состояния устройства, а также дистанционного управления выключателем.
  • Устройство может поставляться самостоятельно для использования на действующих объектах при их модернизации или реконструкции. Кроме того, устройство может входить в комплектные поставки при капитальном строительстве электроэнергетических объектов.

 Основные параметры:

  • Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 178 до 242 В или от источника постоянного тока напряжением от 88 до 132 В, в зависимости от исполнения.
  • Мощность, потребляемая устройством от источника оперативного постоянного тока в дежурном режиме - не более 7 Вт, в режиме срабатывания защит - не более 15 Вт.

Общие технические характеристики платформы Сириус-2

Характеристика

Значение

Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК

А

Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529)

IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей.

Рабочее значение относительной влажности воздуха, %

98

Предельные рабочие значения температуры окружающего воздуха, °С

от минус 40 до плюс 55

Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее

25





Технические характеристики устройства Сириус-2-ДЗЛ-01

Характеристика

Значение

Число аналоговых входов по току

3

Число дискретных входов

16

Число дискретных выходных сигналов (групп контактов)

16 (18)

Габаритные размеры (ВхШхГ), мм

190х305х215

Масса, кг, не более

7
