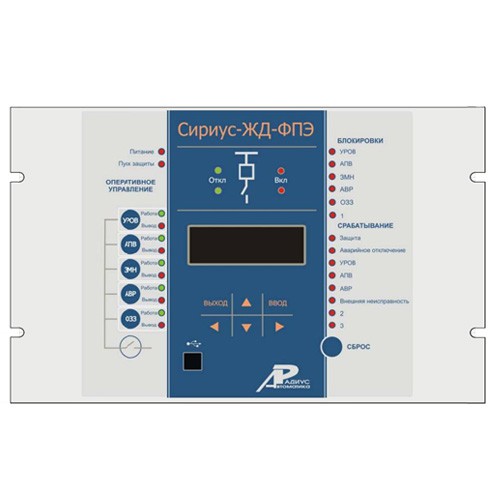

Сириус-ЖД-ФПЭ



Микропроцессорное устройство защиты, автоматики, управления, измерения и сигнализации фидера продольного электроснабжения или фидера сигнализации, централизации и блокировки электрифицированных железных дорог

Устройство предназначено для эксплуатации в следующих условиях:

  • в части воздействия климатических факторов:

             – рабочий диапазон температур – от минус 40 1) до плюс 55С;

             – относительная влажность воздуха – до 98 % при плюс 25С и более низких температурах без конденсации влаги;

  • атмосферное давление – от 73,3 до 106,7 кПа (от 550 до 800 мм рт. ст.);
  • высота установки над уровнем моря до 2000 м без уменьшения характеристик, с увеличением высоты установки (более 2000 м) следует учитывать (согласно ГОСТ 15150-69) поправочный коэффициент из-за снижения электрической прочности изоляции;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
  • место установки должно быть защищено от попадания атмосферных осадков, воздействия соляного тумана и озона, попадания брызг воды, масел, эмульсий, а также от воздействия прямого солнечного излучения



Устройство обеспечивает следующие эксплуатационные возможности:

  • выполнение функций защит, автоматики, управления и сигнализации;
  • местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного
  • осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;
  • дистанционное переключение наборов уставок;
  • сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ;
  • регистрацию и хранение осциллограмм;
  • подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;
  • контроль и индикацию положения выключателя ввода (ВВ) и линейного разъединителя (ЛР), а также исправности их цепей управления, диагностика ВВ и ЛР;
  • измерение текущих значений электрических параметров защищаемого объекта;
  • определение вида аварии;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

Основные технические характеристики



Номинальное напряжение (Uном), В

220; 110

Род тока:

 для Uном=220 В

 для Uном=110 В

Пост., перемен., выпрямл.

Постоянный

Диапазон напряжения питания, В:

 для Uном=220 В

для Uном=110 В

176 – 242

88 – 121

Время готовности к работе после подачи оперативного тока, с,

не более

1

Устойчивость к прерыванию напряжения питания, с, не менее:

для Uном=220 В

 для Uном=110 В

1,0

0,5

Пусковой ток при включении, не более

2,5А

Длительность, не более

0,3С

Потребляемая мощность, Вт, не более:

в дежурном режиме

 в режиме срабатывания защит

10

15

Количество входов по току

2 (IА, IС)

Количество входов по напряжению

5 (UАВ ШИН, UВС ШИН, UА ЛИНИИ, UВ ЛИНИИ, UС ЛИНИИ,)

Вес и габариты

габаритные размеры (Ш×В×Г), не более

305×190×215 мм

вес, не более

7 кг
