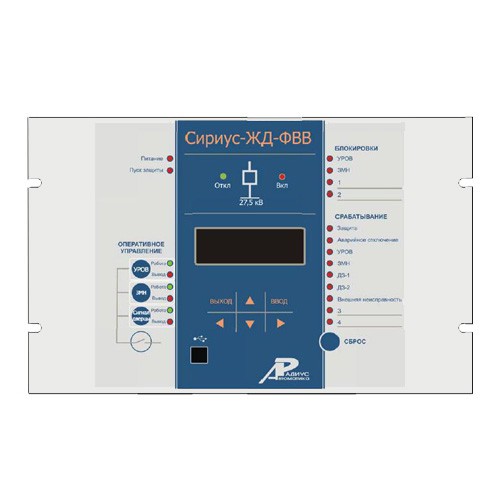

Сириус-ЖД-ФВВ



Микропроцессорное устройство защиты, автоматики, управления, измерения и сигнализации фидера выключателя ввода напряжением 27,5 кВ в составе тяговых подстанций электрифицированных железных дорог.

Устройство предназначено для эксплуатации в следующих условиях:
  • в части воздействия климатических факторов:

             – рабочий диапазон температур – от минус 40 1) до плюс 55С;

             – относительная влажность воздуха – до 98 % при плюс 25С и более низких температурах без конденсации влаги;

  • атмосферное давление – от 73,3 до 106,7 кПа (от 550 до 800 мм рт. ст.);
  • высота установки над уровнем моря до 2000 м без уменьшения характеристик, с увеличением высоты установки (более 2000 м) следует учитывать (согласно ГОСТ 15150-69) поправочный коэффициент из-за снижения электрической прочности изоляции;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
  • место установки должно быть защищено от попадания атмосферных осадков, воздействия соляного тумана и озона, попадания брызг воды, масел, эмульсий, а также от воздействия прямого солнечного излучения




Устройство обеспечивает следующие эксплуатационные возможности:

  • местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного
  • осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;
  • дистанционное переключение наборов уставок;
  • сигнализация срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и назначаемых светодиодов, а также по
  • каналу АСУ;
  • регистрация и хранение осциллограмм;
  • подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;
  • контроль и индикация положения выключателя ввода (ВВ), а также исправности его цепей управления, диагностика ВВ;
  • измерение текущих значений электрических параметров защищаемого объекта;
  • определение вида аварии;
  • непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
  • блокировка всех выходов при неисправности устройства для исключения ложных срабатываний;
  • гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности;


Номинальное напряжение (Uном), В
220; 110
Род тока:
 для Uном=220 В
 для Uном=110 В
Пост., перемен., выпрямл.
Постоянный
Диапазон напряжения питания, В:
 для Uном=220 В
для Uном=110 В
176 – 242
88 – 121
Время готовности к работе после подачи оперативного тока, с,
не более
1
Устойчивость к прерыванию напряжения питания, с, не менее:
для Uном=220 В
 для Uном=110 В
1,0
0,5
Пусковой ток при включении, не более
2,5А
Длительность, не более
0,3С
Потребляемая мощность, Вт, не более:
в дежурном режиме
 в режиме срабатывания защит
10
15
Количество входов по току
3 (IА, IВ, IС)
Количество входов по напряжению
2 (UА, UВ)



вес и габариты
габаритные размеры (Ш×В×Г), не более
305×190×215 мм
вес, не более
7 кг
