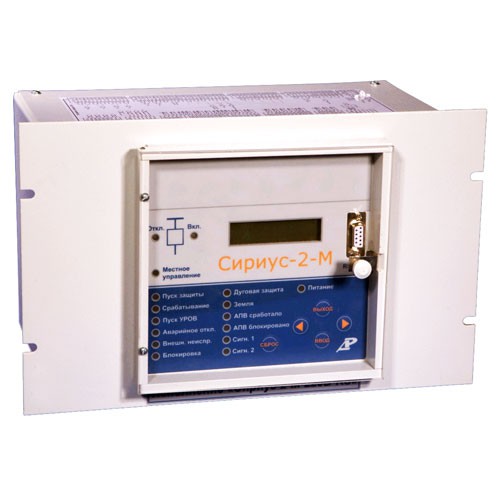

Сириус-2-М-5А-110/220В-И1

Микропроцессорное устройство защиты (для присоединений и вводов в кабельных сетях напряжением 6–35 кВ)

Назначение изделия Сириус-2-М:

Микропроцессорное устройство защиты Сириус-2-М, предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6–35 кВ.

Устройство предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6–35 кВ.

Устройство Сириус-2-М является комбинированным микропроцессорным терминалом релейной защиты и автоматики.

Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.

Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.

Устройство Сириус-2-М предназначено для эксплуатации в следующих условиях:
  • температура окружающего воздуха – от –20 до +55°С (при снижении температуры до–40°С основные функции защиты сохраняются, но информация, отображаемая на жидкокристаллическом индикаторе, становится нечитаемой);
  • относительная влажность при 25°С – до 98%;
  • атмосферное давление – от 550 до 800 мм рт. ст.;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
  • место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации;
  • синусоидальная вибрация вдоль вертикальной оси частотой от 10 до 100 Гц с ускорением не более 1 g;
  • многократные удары частотой от 40 до 80 ударов в минуту с ускорением не более 3 g, длительность ударного ускорения – от 15 до 20 мс.
Сириус-2-М может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, дуговой защитой, защитой от однофазных замыканий на землю и т.д.).

Устройство Сириус-2-М обеспечивает следующие эксплуатационные возможности:
  • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
  • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
  • ввод и хранение установок защит и автоматики;
  • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
  • определение вида и расстояния до места повреждения;
  • передачу параметров аварии, ввод и изменение установок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты Сириус-2-М:
  • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая из ступеней МТЗ может быть выполнена направленной и может иметь комбинированный пуск по напряжению);
  • автоматический ввод ускорения любой из ступеней МТЗ при любом включении выключателя;
  • логическая защита шин (ЛЗШ);
  • защита минимального напряжения (ЗМН);
  • защита от обрыва фазы питающего фидера (ЗОФ);
  • защита от однофазных замыканий на землю (ОЗЗ).
Функции автоматики, выполняемые Сириус-2-М:
  • операции отключения и включения выключателя по внешним командам с защитой «от прыгания» выключателя;
  • исполнение трех внешних сигналов аварийного отключения: дуговой защиты и двух защит с программируемым названием.
  • формирование сигнала УРОВ при отказах своего выключателя;
  • исполнение входного сигнала УРОВ при отказах нижестоящих выключателей;
  • одно- или двукратное АПВ;
  • формирование сигнала пуска МТЗ для организации логической защиты шин;
  • реализация двух алгоритмов блокировки управления в зависимости от типа защищаемого присоединения.
Дополнительные сервисные функции Сириус-2-М:
  • определение вида и расстояния до места повреждения при срабатывании МТЗ;
  • фиксация токов и напряжений в момент аварии;
  • измерение времени срабатывания защиты и отключения выключателя;
  • встроенные часы-календарь;
  • измерение текущих фазных токов, напряжений, мощности;
  • дополнительные реле и светодиоды с функцией, программируемой пользователем;
  • цифровой осциллограф;
  • регистратор событий.
Сириус-2-М производит измерение электрических параметров входных аналоговых сигналов фазных токов и напряжений IА, IВ, IС, UА, UВ, UС и тока и напряжения нулевой последовательности 3I0 и 3U0.

Элементная база входных и выходных цепей обеспечивает совместимость устройства с любыми устройствами защиты и автоматики разных производителей – электромеханическими, электронными, микропроцессорными, а также сопряжение со стандартными каналами телемеханики.

Устройство Сириус-2-М имеет каналы связи для передачи на компьютер данных аварийных отключений, просмотра и изменения установок, контроля текущего состояния устройства, а также дистанционного управления выключателем.

Сириус-2-М может поставляться самостоятельно для использования на действующих объектах при их модернизации или реконструкции. Кроме того, устройство может входить в комплектные поставки при капитальном строительстве электроэнергетических объектов.


Технические характеристики Сириус-2-М:

Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 178 до 242 В или от источника постоянного тока напряжением от 88 до 132 В, в зависимости от исполнения.

Мощность, потребляемая устройством от источника оперативного постоянного
тока в дежурном режиме – не более 10 Вт, в режиме срабатывания защит – не более 15 Вт.

Габаритные размеры устройства не превышают 305×190×215 мм.

Масса устройства без упаковки не превышает 7 кг.

Характеристики Сириус-2-М:

1
Входные аналоговые сигналы:
число входов по току
4
номинальный ток фаз (IА, IВ, IС), А
5
максимальный контролируемый диапазон токов в фазах, А
0,2 - 200
рабочий диапазон токов в фазах, А
1,0 - 200
основная относительная погрешность измерения токов в фазах, %
±3
термическая стойкость токовых цепей, А, не менее:
длительно
15
кратковременно (2 с)
200
частота переменного тока, Гц
50 ±0,5
потребляемая мощность входных цепей для фазных токов в номинальном режиме (I = 5 А), В⋅А, не более:
0,5
для тока 3I0 в номинальном режиме (I = 1 А)
0,5
термическая стойкость токовой цепи 3I0 с входных клемм, А, не менее:
длительно
2
кратковременно (2 с)
5
число входов по напряжению
4
номинальное напряжение фаз (UА, UВ, UС, 3U0), В
100
максимальный контролируемый диапазон напряжений, В
1 - 150
рабочий диапазон напряжений, В
2 - 120
основная относительная погрешность измерения напряжений в фазах, %
±3
термическая стойкость цепей напряжения, В, не менее:
длительно
150
кратковременно (2 с)
200
частота переменного тока, Гц
50 ±0,5
потребляемая мощность входных цепей для напряжений в номинальном режиме (U = 100 В), В⋅А, не более:
0,5
2
Входные дискретные сигналы постоянного тока (220/110 В)
число входов
24
входной ток, мА, не более
20
напряжение надежного срабатывания, В (исполнение 220 В)
160 - 264
(исполнение 110 В)
75 - 132
напряжение надежного несрабатывания, В (исполнение 220 В)
0 - 120
(исполнение 110 В)
0 -60
Длительность сигнала, мс, не менее
20
3
Выходные дискретные сигналы управления (220 В)
количество выходных реле (групп контактов)
12 (26)
коммутируемое напряжение переменного или постоянного тока, В, не более
300
коммутируемый постоянный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более
5 / 0,15
коммутируемый переменный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более
5 / 5

Состав изделия Сириус-2-М:

– модуль контроллера МК;
– модуль клавиатуры и индикации;
– модуль питания;
– модуль оптронных входов;
– модуль выходных реле;
– два комбинированных модуля выходных реле и оптронных входов;
– модуль входных развязывающих трансформаторов тока;
– модуль входных развязывающих трансформаторов напряжения.

Конструктивно устройство выполнено в виде стального блока (кассеты), имеющего лицевую панель (пульт управления).
