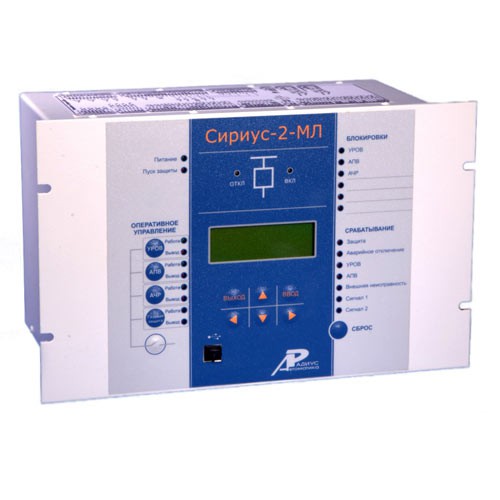

Сириус-2-МЛ-1А/5А-110В/220В-И1

Микропроцессорное устройство защиты (линий, ТСН, двигателей и конденсаторных
установок в сетях напряжением 6–35 кВ, с измерительными цепями напряжения)

Назначение Сириус-2-МЛ:

Устройство Сириус-2-МЛ предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ.

Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–35 кВ. Устройство предназначено для защиты воздушных и кабельных линий, а также трансформаторов, преобразовательных агрегатов и т.д.

Сириус-2-МЛ является комбинированным микропроцессорным терминалом релейной защиты и автоматики. Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.

Реализованные в устройстве Сириус-2-МЛ алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.

Сириус-2-МЛ может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).

Устройство Сириус-2-МЛ обеспечивает следующие эксплуатационные возможности:
  • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
  • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
  • ввод и хранение установок защит и автоматики;
  • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
  • определение места повреждения u1083 линии (для воздушных линий);
  • передачу параметров аварии, ввод и изменение уставок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты, выполняемые устройством:
  • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению);
  • автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
  • защита от обрыва фазы питающего фидера (ЗОФ);
  • защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
  • защита от однофазных замыканий на землю по току основной частоты (может быть выполнена направленной);
  • защита синхронных двигателей от асинхронного хода в ступени МТЗ-2;
  • защита минимального напряжения (ЗМН);
  • защита от повышения напряжения (ЗПН);
  • выдача сигнала пуска МТЗ для организации логической защиты шин.
Функции автоматики, выполняемые устройством Сириус-2-МЛ:
  • операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
  • возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
  • формирование сигнала УРОВ при отказах своего выключателя;
  • одно- или двукратное АПВ;
  • исполнение внешних сигналов АЧР и ЧАПВ.
Дополнительные сервисные функции Сириус-2-МЛ:
  • определение места повреждения при срабатывании МТЗ;
  • фиксация токов и напряжений в момент аварии;
  • дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
  • измерение времени срабатывания защиты и отключения выключателя;
  • встроенные часы-календарь;
  • возможность встраивания устройства в систему единого точного времени станции или подстанции;
  • измерение текущих фазных токов, напряжений, мощности;
  • дополнительные реле и светодиоды с функцией, заданной пользователем;
  • цифровой осциллограф;
  • регистратор событий.
Устройство производит измерение электрических параметров входных аналоговых сигналов фазных токов и напряжений IА, IВ, IС, UА, UВ, UС и тока и напряжения нулевой последовательности 3I0 и 3U0.

На основании измеренных параметров производится расчет следующих величин:
– линейных напряжений UАВ, UВС, UСА;
– активной и реактивной мощности;
– составляющих прямой и обратной последовательности I1, U1, I2. и U2.

Элементная база входных и выходных цепей обеспечивает совместимость устройства с любыми устройствами защиты и автоматики разных производителей – электромеханическими, электронными, микропроцессорными, а также сопряжение со стандартными каналами телемеханики.

Устройство имеет каналы связи для передачи на компьютер данных аварийных отключений, просмотра и изменения установок, контроля текущего состояния устройства, а также дистанционного управления выключателем.

Устройство может поставляться самостоятельно для использования на действующих объектах при их модернизации или реконструкции. Кроме того, устройство может входить в комплектные поставки при капитальном строительстве электроэнергетических объектов.

Устройства изготавливаются в климатическом исполнении УХЛ3.1 по ГОСТ 15543.1 и ГОСТ 15150:
  • верхнее рабочее значение температуры окружающего воздуха при эксплуатации +55°С;
  • нижнее рабочее значение температуры окружающего воздуха при эксплуатации - 20°С;
  • нижнее предельное рабочее значение температуры окружающего воздуха при эксплуатации минус 40°С (при снижении температуры ниже минус 20°С основные функции защиты сохраняются, но информация, отображаемая на жидкокристаллическом индикаторе, становится нечитаемой);
  • относительная влажность при +25°С – до 98%.
Номинальные рабочие значения механических внешних воздействующих факторов – по ГОСТ 17516.1 для группы механического исполнения М7:
  • синусоидальная вибрация в диапазоне частот от 0,5 до 100 Гц с амплитудой ускорения 10 м/с2 (1g), степень жесткости 10а;
  • удары многократного действия с пиковым ударным ускорением 30 м/с2 (3g) и длительностью действия от 2 до 20 мс, степень жесткости 1.
Устройство Сириус-2-МЛ предназначено для эксплуатации в следующих условиях:
  • высота над уровнем моря не более 2000 м, при использовании на большей высоте необходимо использовать поправочный коэффициент, учитывающий снижение электрической прочности изоляции, согласно ГОСТ 15150;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
  • место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Технические характеристики Сириус-2-МЛ:

Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением 24, 48, 110 или 220 В в зависимости от исполнения. Рабочий диапазон отклонения напряжения питания — +10/–20%.
Мощность, потребляемая устройством от источника оперативного постоянного тока в дежурном режиме — не более 7 Вт, в режиме срабатывания защит — не более 15 Вт.
Габаритные размеры устройства не превышают 305×190×215 мм.
Масса устройства без упаковки не превышает 7 кг.




Характеристики:



Наименование параметра
Значение
1
Входные аналоговые сигналы:


число входов по току
4

номинальный ток фаз (IА, IВ, IС), А                              (исполнение 1 А)
1

(исполнение 5 А)
5

максимальный контролируемый диапазон токов в фазах, А


(исполнение 1 А)
0,05 – 40

(исполнение 5 А)
0,2 – 200

рабочий диапазон токов в фазах, А


(исполнение 1 А)
0,2 – 40

(исполнение 5 А)
1,0 – 200

основная относительная погрешность измерения токов в фазах, %
±3

термическая стойкость токовых цепей, А, не менее:


длительно (исполнение 1 А)
3

(исполнение 5 А)
15

кратковременно (2 с) (исполнение 1 А)
40

(исполнение 5 А)
200

частота переменного тока, Гц
50 ±0,5

потребляемая мощность входных цепей фазных токов в номинальном режиме, В⋅А, не более:
0,5

для тока 3I0 в номинальном режиме (I = 1 А)
0,5

термическая стойкость токовой цепи 3I0 с входных клемм, А, не менее:


длительно
2

кратковременно (2 с)
5

число входов по напряжению
4

номинальное напряжение фаз (UА, UВ, UС, 3U0), В
100

максимальный контролируемый диапазон напряжений, В
1 – 150

рабочий диапазон напряжений, В
2 – 120

основная относительная погрешность измерения напряжений в фазах, %
±3

термическая стойкость цепей напряжения, В, не менее:


длительно
150

кратковременно (2 с)
200

частота переменного тока, Гц
50 ±0,5

потребляемая мощность входных цепей для напряжений в номинальном режиме (U = 100 В), В⋅А, не более:
0,5
2
Входные дискретные сигналы (220/110 В)


число входов
31

входной ток, мА, не более
20

напряжение надежного срабатывания, В (исполнение 24 В)
17–28

(исполнение 110 В)
75–132

(исполнение 220 В)
160–264
