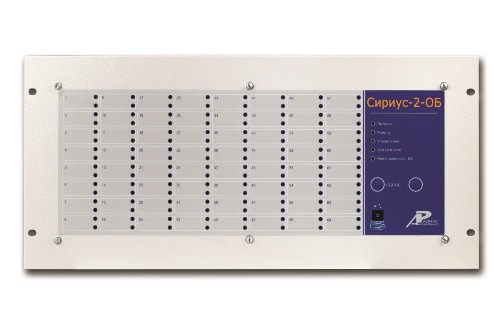

Сириус-2-ОБ-И1

Цифровое устройство для управления системой оперативной блокировки при переключении коммутационных аппаратов (высоковольтных выключателей, разъединителей, заземляющих ножей), имеющих электромагнитные, электрические и электромеханические блокировки

Назначение устройства Сириус-2-ОБ:

Цифровое устройство оперативной блокировки «Сириус-2-ОБ» предназначено для управления системой оперативной блокировки при переключении коммутационных аппаратов – высоковольтных выключателей, разъединителей, заземляющих ножей, имеющих электромагнитные и электрические блокировки.

Устройство обеспечивает выполнение следующих функций:

  • контроль и индикацию положений КА;
  • контроль исправности цепей блок-контактов КА;
  • выдачу разрешения на переключение КА;
  • возможность программного задания внутренней конфигурации устройства на месте установки с помощью ПЭВМ или дистанционно по каналу связи с АСУ, хранение заданной конфигурации в течение всего срока службы;
  • сигнализацию неисправностей с помощью светодиодов, по релейным каналам или по каналу АСУ; − сброс сигнализации с пульта устройства, дистанционно по каналу АСУ или подачей сигнала на дискретный вход «Сброс»; − регистрацию и хранение параметров КА; − ведение подробных журналов переключений, как по каждому КА, так и общего журнала событий с меткой времени, регистрацию накопительной информации;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой;
  • защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока.

В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с отсчетом числа, месяца, года, часа, минуты и секунды, с автоматическим переходом на летнее и зимнее время. Обеспечивается возможность синхронизации хода часов по каналу АСУ и по отдельному входу синхронизации.

Параметры питания:

  • Питание устройства осуществляется от источника постоянного, переменного или выпрямленного тока. Диапазон напряжения оперативного питания, В: 176 - 242 В.
  • Время готовности к работе после подачи оперативного питания не более - 15 с.
  • Потребляемая мощность: - в дежурном режиме не более 10 Вт; в режиме управления блокировками КА не более 30 Вт.

Технические характеристики устройства Орион-2-ОБ

Характеристика

Значение

Количество входов контроля положения КА

128

Количество входов общего назначения

6

Количество выходных реле «Готовность» (с замыкающим контактом)

64

Количество выходных реле общего назначения

3

Габаритные размеры (ВхШхГ), мм

221х483х183

Масса, кг, не более

8

Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК

А

Степень защиты, обеспечиваемая корпусом

по ГОСТ 14254-96: лицевая панель IP54; по колодкам соединительным IP10;

Предельные рабочие значения температуры окружающего воздуха, °С

от -45 до +60

Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее

12
