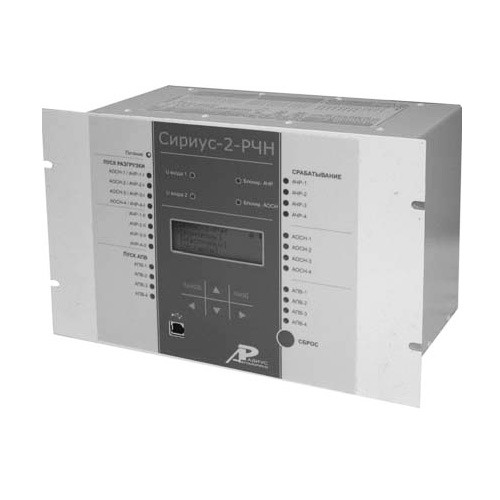

Сириус-2-РЧН-5А-110/220В-И1

Микропроцессорное устройство автоматического ограничения снижения частоты и напряжения

Назначение устройства Сириус-2-РЧН:

Устройство автоматического ограничения снижения частоты и напряжения «Сириус-2-РЧН» предназначено для использования на электростанциях и подстанциях энергосистем с целью ликвидации дефицита активной мощности путем автоматического отключения потребителей при снижении частоты (АЧР) с последующим автоматическим повторным включением отключенных потребителей при восстановлении частоты (ЧАПВ). Также устройство предназначено для ликвидации дефицита реактивной мощности путем отключения потребителей при снижении напряжения (АОСН) с последующим автоматическим повторным включением отключенных потребителей при восстановлении напряжения (АПВН).

Устройство может использоваться в следующих режимах:

  • только АЧР,
  • только АОСН,
  • комбинация АЧР и АОСН.

То есть, на одну группу присоединений можно назначать разгрузку только по частоте, а на другую – только по напряжению. Также возможно на любую группу присоединений назначать разгрузку как по частоте, так и по напряжению одновременно. Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–110 (до 500) кВ, а также в ячейках КРУ и КСО 6–10 кВ подстанций и распределительных пунктов (РП).

Устройство Сириус-2-РЧН обеспечивает:

  • автоматическое отключение определенных под частотную разгрузку присоединений с возможностью автоматического повторного включения отключенных присоединений при восстановлении частоты;
  • автоматическое отключение определенных под разгрузку по напряжению присоединений с возможностью автоматического повторного включения отключенных присоединений при восстановлении напряжения;
  • одновременный контроль двух классов напряжения, двух секций одного класса напряжения или двух линейных напряжений одного ТН. Оба измерительных канала напряжения равнозначны, и любая функция выполняется только при условии одинаковых изменений напряжения и частоты на обоих каналах. Первый канал условно называется основным, так как ОНМ использует напряжение именно этого канала, а второй – контрольным;
  • оперативный ввод блокировок как в любые очереди АЧР, ЧАПВ, АОСН и АПВН, так и во все очереди выбранной функции одновременно;
  • сигнализацию при пропадании напряжения с любого из измерительных каналов напряжения.

Возможности устройства Сириус-2-РЧН:

  • задание внутренней конфигурации и режима работы устройства;
  • ввод и хранение уставок;
  • контроль и индикацию значения напряжений и частоты, подводимых к устройству;
  • передачу текущих параметров, ввод и изменение уставок по линии связи;
  • постоянный оперативный контроль работоспособности (самодиагностику);
  • выполнение функций АЧР, ЧАПВ, АОСН и АПВН на основе совпадения измерений одновременно по двум входным измерительным каналам – основного и контрольного;
  • блокировку выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов, выдачу предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанции.

Функции выполняемые устройством Сириус-2-РЧН:

  • автоматическая разгрузка по напряжению до 4 групп присоединений (АОСН);
  • автоматическое повторное включение отключенных от АОСН присоединений (АПВН);
  • автоматическая частотная разгрузка до 4 групп присоединений (АЧР);
  • автоматическое повторное включение отключенных функцией АЧР присоединений (ЧАПВ);
  • возможность блокирования ступеней категории АЧР-I по превышению скорости снижения частоты и напряжения;
  • возможность одновременного блокирования обеих категорий ступеней АЧР от ОНМ;
  • возможность ускорения ступеней АЧР-II по скорости снижения частоты.

Дополнительные сервисные функции:

  • встроенные часы-календарь;
  • наличие 4-х дискретных входов для выдачи сигнала на общее реле сигнализации;
  • измерение текущих значений напряжений и частоты.

Устройство производит измерение параметров входных аналоговых сигналов:

  • линейного напряжения основного канала (основной секции шин);
  • линейного напряжения контрольного канала (контрольной секции шин);
  • частоты основного канала (линейного напряжения основной секции шин);
  • частоты контрольного канала (линейного напряжения контрольной секции шин);
  • тока ввода (для организации органа направления мощности совместно с напряжением основной секции).

При измерениях напряжения и тока осуществляется цифровая фильтрация входных сигналов и их обработка относительно промышленной частоты 50 Гц.

Измеренные значения напряжения используются для разрешения работы ступеней АОСН, АПВН, АЧР и ЧАПВ, а также для разрешения работы измерительных органов частоты.

Для возможности оперативного управления ступенями и очередями, а также осуществления ряда блокировок для их работы, устройство анализирует состояние ряда дискретных сигналов.

Устройство имеет каналы связи для передачи на компьютер данных аварийных ситуаций, просмотра и изменения уставок, а также контроля текущих параметров сети.

Вид климатического исполнения УХЛ3.1 по ГОСТ 15150 с расширенным диапазоном температуры окружающего воздуха при эксплуатации.

Устройство предназначено для эксплуатации в следующих условиях:

  • высота над уровнем моря не более 2000 м (атмосферное давление – от 550 до 800 мм. рт. ст.);
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
  • место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.



Технические характеристики устройства Сириус-2-РЧН

Характеристика

Значение

Число аналоговых входов по току

1

Число аналоговых входов по напряжению

2

Число дискретных входов

28

Число дискретных выходных сигналов (групп контактов)

40

Габаритные размеры (ВхШхГ), мм

190х305х185

Масса, кг, не более

7



Общие технические характеристики платформы Сириус-2

Характеристика

Значение

Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК

А

Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529)

IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей.

Рабочее значение относительной влажности воздуха, %

98

Предельные рабочие значения температуры окружающего воздуха, °С

от минус 40 до плюс 55

Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее

25
