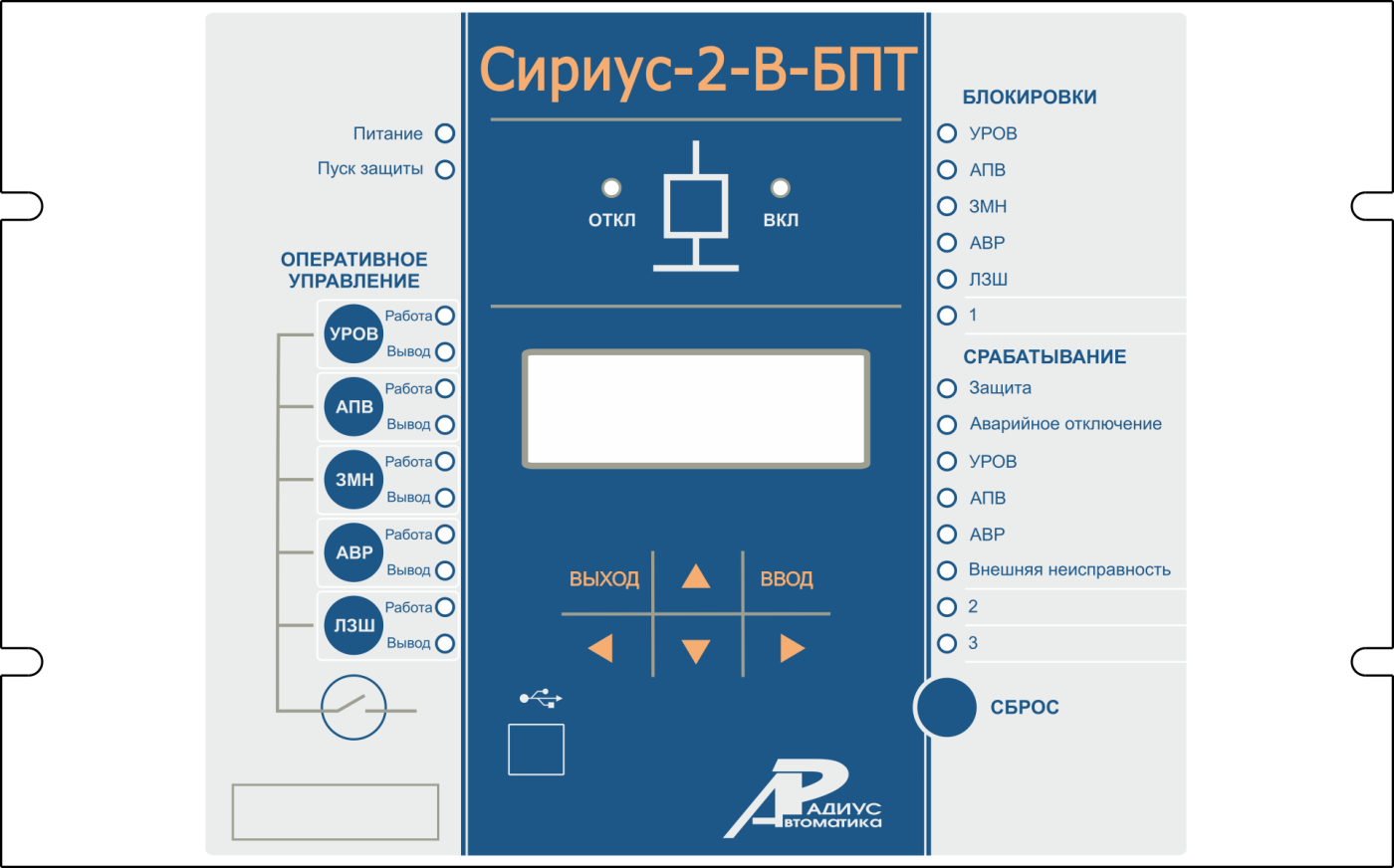

Устройство микропроцессорной защиты и автоматики Сириус-2-В-БПТ-Р2-И1 предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации ввода напряжением 3–35 кВ.
Устройство имеет специальное исполнение «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током.
Функции устройства Сириус-2-В-БПТ
Функции защиты, выполняемые устройством:
- трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению, первые две ступени могут быть выполнены направленными);
- автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
- возможность работы МТЗ-1 в качестве ускоряющей отсечки;
- защита от обрыва фазы питающего фидера (ЗОФ);
- сигнализация однофазных замыканий на землю по напряжению нулевой последовательности;
- защита минимального напряжения (ЗМН);
- логическая защита шин (ЛЗШ).
Функции автоматики, выполняемые устройством:
- операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
- возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
- формирование сигнала УРОВ при отказах своего выключателя;
- отключение выключателя по входу УРОВ от нижестоящих выключателей;
- однократное АПВ;
- формирование сигнала АВР на включение секционного выключателя или резервного ввода;
- автоматическое восстановление схемы нормального режима после АВР.
Дополнительные сервисные функции:
- определение вида повреждения при срабатывании МТЗ;
- фиксация токов и напряжений в момент аварии;
- измерение времени срабатывания защиты и отключения выключателя;
- встроенные часы-календарь;
- возможность встраивания устройства в систему единого точного времени станции или подстанции;
- измерение текущих фазных токов, напряжений, мощности;
- дополнительные реле и светодиоды с функцией, заданной пользователем;
- цифровой осциллограф;
- регистратор событий.
Общие функции платформы Сириус-2
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
Устройство не срабатывает ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения оперативного постоянного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
Особенности исполнения БПТ
- Возможность питания терминала от токовых цепей при глубоких просадках питающего напряжения
- Возможность работы с выключателями с катушками токового отключения по схеме «с дешунтированием»
- Возможность действия выходного отключающего реле на предварительно заряженный конденсатор
- Возможность запитки некоторых важных дискретных входов от развязанного напряжения, вырабатываемого из внутреннего напряжения питания терминала
- Применение бистабильного реле РФК для целей формирования энергонезависимого сигнала «Аварийное отключение» без наличия оперативного питания
- Полнофункциональное соответствие параметров и возможностей с серией устройств «Сириус-2»
Исполнение Сириус-2-В-БПТ:
Устройство «Сириус-2-В-БПТ» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «Сириус-2-В-БПТ-rr-ss», где
«Сириус-2-В-БПТ» - фирменное название устройства;
rr – исполнение устройства по наличию реле дешунтирования:
Р0 – реле «Дешунтирование» отсутствует;
P2 – реле «Дешунтирование» присутствует
ss – исполнение устройства по третьему интерфейсу линии связи:
И1 – для исполнения с интерфейсом RS485;
И2 – для исполнения с интерфейсом Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104.
Пример записи устройства «Сириус-2-В-БПТ» c реле «Дешунтирование» и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-В-БПТ-Р2-И1».
