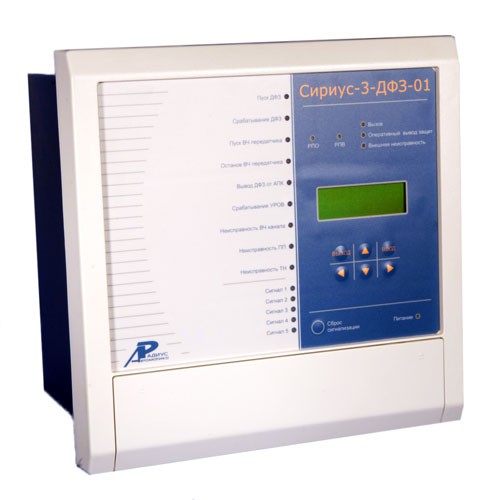

Сириус-3-ДФЗ-01-110В/220В-И1

Устройство микропроцессорной защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью.

Назначение Сириус-3-ДФЗ-01:

Устройство микропроцессорной защиты «Сириус-3-ДФЗ-01» предназначено для защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью. Содержит основную защиту абсолютной селективности. Тип защиты абсолютной селективности – дифференциально-фазная защита (ДФЗ).

Устройство не включает в себя функцию АУВ, поэтому подразумевается использование совместно с уже существующей схемой управления и АПВ выключателя или с отдельным терминалом АУВ.

Устройство предусматривает возможность использования на противоположных концах защищаемой линии устройств других производителей, выполняющие аналогичные функции защиты, в том числе и панель защиты типа ДФЗ-201.

Устройство предназначено для совместной работы со следующими типами высокочастотных приемопередатчиков: ПВЗУ, ПВЗУ-Е, ПВЗУ-М, ПВЗ-90М, ПВЗ-90М1, АВЗК-80, ПВЗ, ПВЗЛ и др.

Данное устройство разработано совместно с Ивановским государственным энергетическим университетом.

Основная функция устройства – дифференциально-фазная защита:
  • предусматривается возможность работы устройства на линиях любой конфигурации, в том числе на линиях c ответвлениями, а также на линиях внешнего электроснабжения тяговой нагрузки;
  • устройство обеспечивает несрабатывание защиты при внешних КЗ, при реверсе мощности, асинхронном режиме работы ВЛ, несинхронных включениях, а также при одностороннем включении линии;
  • в состав защиты входят три группы пусковых органов: чувствительные, грубые и дополнительные. Чувствительные и грубые пусковые органы используются на всех типах линий, дополнительные вводятся в работу только на линиях с ответвлениями;
  • имеются две схемы дополнительных пусковых органов: первая схема, основанная на токовых пусковых органах, вторая схема, использующая цепи тока и напряжения, но имеющая большую чувствительность к КЗ на защищаемой линии. При выявлении неисправностей в цепях ТН устройство предусматривает автоматический переход от второй схемы к первой с целью сохранения полноценной работы защиты;
  • имеется возможность ввода блокировки токовых пусковых органов при выявлении броска тока намагничивания силового трансформатора на ответвлении;
  • предусматривается функция восстановления фазной характеристики.
Устройство содержит следующие функции автоматики:

 1. Устройство резервирования отказов выключателя (УРОВ)

  •          дублированный пуск от защит с применением реле положения «Включено» выключателя;
  •          автоматическая проверка исправности выключателя.

2. Блокировка при неисправностях в цепях напряжения, построенная на стандартном российском принципе – сравнении напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник».

3. Функция восстановления фазной характеристики. Функция используется для восстановления фазной характеристики, искажение которой вызвано задержкой высокочастотного сигнала (ВЧ) в канале связи и удлинением принимаемого сигнала ВЧ приемником.   Функция применяется на линиях любой протяженности, где установлены два полукомплекта защиты.

4.  Дискретные отключающие входы, предназначенные для подключения внешних защит, с возможностью выбора следующих функций:

  • контроль входов по току;
  • наличие пуска УРОВ;
  • запрет АПВ при срабатывании по данному входу.
Дополнительные сервисные функции:
  • определение места повреждения методом одностороннего замера (с контролем тока нулевой последовательности параллельной линии);
  • аварийный осциллограф с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
  • регистратор событий;
  • большое число программируемых потребителем реле с возможностью подключения к одной из выбранных точек функциональной схемы;
  • программируемые потребителем светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы;
  • возможность подключения по цепям тока одного и того же устройства к ТТ с любым стандартным номинальным вторичным током — 1 или 5 А;
  • 2 группы уставок, с возможностью выбора текущей с помощью дискретных входов;
  • три независимых канала связи;
  • возможность встраивания терминала в систему единого точного времени;
  • возможность обновления версии ПО терминала через USB канал связи;
  • контроль большинства электрических параметров системы на индикаторе устройства, что в значительной степени упрощает работы по наладке и эксплуатации устройства.
Габаритные размеры терминала — 310х310х245 мм, масса — не более 12 кг. Рабочий диапазон температур устройства от –20 до +55°С.

Общие технические характеристики платформы Сириус-3

Характеристика

Значение

Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК

А

Степень защиты по ГОСТ 14254 (МЭК 70-1, EN 60529), обеспечиваемая корпусом

IP52 со стороны лицевой панели IP20 по остальным элементам

Рабочее значение относительной влажности воздуха, %

98

Предельные рабочие значения температуры окружающего воздуха, °С

от минус 40 до плюс 55

Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее

20



Технические характеристики устройства Сириус-3-ДФЗ-01

Характеристика

Значение

Число аналоговых входов по току

4

Число аналоговых входов по напряжению

5

Входные дискретные сигналы постоянного тока (220/110 В)

48

Входные дискретные сигналы постоянного тока для связи с ВЧ ПП

2

Число дискретных выходных сигналов (групп контактов)

16 (29)

Габаритные размеры (ВхШхГ), мм

310х310х245

Масса, кг, не более

12
