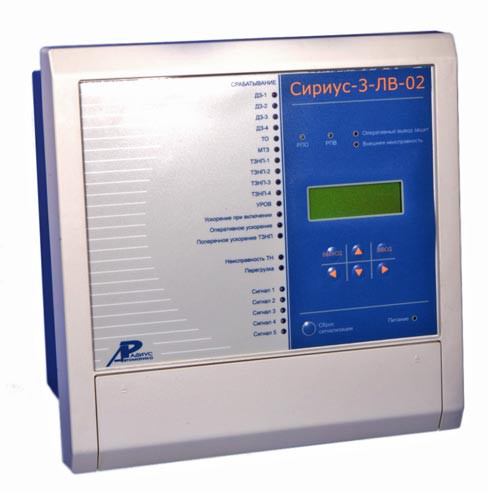

Сириус-3-ЛВ-02-И1

Микропроцессорное устройство защиты (дистанционные и токовые защиты линий 110–220 кВ без функции управления выключателем, аналог ШДЭ-2801)

Назначение Сириус-3-ЛВ-02:

Устройство микропроцессорной защиты Сириус-3-ЛВ-02 предназначено для защиты воздушных линий 110-220 кВ в сетях с эффективно заземленной нейтралью. Содержит классический набор ступенчатых защит относительной селективности.

Устройство реализовано без функции автоматики управления высоковольтным выключателем (АУВ) и должно использоваться совместно с уже существующей схемой управления и АПВ выключателя или с отдельным терминалом АУВ.

Устройство является аналогом защиты типа ШДЭ-2801, поэтому может использоваться либо в качестве комплекта резервных защит (при наличии основной высокочастотной защиты), либо в качестве второй основной защиты (при наличии аппаратуры ВЧТО).

Данное устройство разработано совместно с Ивановским государственным энергетическим университетом.

Устройство Сириус-3-ЛВ-02 обеспечивает следующие защиты:
 1. Четырех ступенчатая дистанционная защита с независимой выдержкой времени от междуфазных коротких замыканий:
  • 1-я ступень дополнительно контролирует КЗ на землю;
  • 4-я ступень с возможностью действия как в прямом, так и в обратном направлении;
  • независимый орган направления мощности (возможность перевода ступеней ДЗ в ненаправленный режим);
  • блокировка при неисправностях в цепях переменного напряжения;
  • блокировка при качаниях (стандартный принцип, аналогичный реализованному в ШДЭ-2801);
  • ускорение при включении выключателя (с возможностью вывода направленности);
  • оперативное ускорение (по дискретному сигналу);
  • выработка команды отключения по сигналу ВЧТО с контролем срабатывания измерительных органов сопротивления заданных ступеней ДЗ;
  • выдача сигнала ВЧТО при срабатывании заданных ступеней.
2. Четырехступенчатая токовая направленная защита нулевой последовательности с независимой выдержкой времени о ткоротких замыканий на землю:
  • орган направления мощности нулевой последовательности (двустороннего действия);
  • возможность задания для каждой ступени направления действия, либо без направленности;
  • возможность ввода блокировки от бросков тока намагничивания по содержанию второй гармоники в токе нулевой последовательности (для быстродействующих или ускоряемых ступеней);
  • возможность перевода направленных ступеней в ненаправленный режим или вывод ступеней из действия при выявлении неисправностей в цепях ТН;
  • ускорение при включении выключателя;
  • оперативное ускорение (по дискретному сигналу);
  • выработка команды отключения по сигналу ВЧТО с контролем срабатывания измерительных органов заданной ступени ТЗНП;
  • выдача сигнала ВЧТО при срабатывании заданных ступеней;
  • поперечное ускорение одной из ступеней от защиты параллельной линии.
3. Трехфазная ненаправленная токовая отсечка с возможностью задания режима работы:
постоянное действие;
  • ускоряющая отсечка - вводится в работу только на заданное время после включения выключателя;
  • ступень аварийной защиты - вводится в работу при выявлении неисправностей в цепях ТН;
  • аварийная и ускоряющая защита - вводится в работу на заданное время после включения выключателя или при выявлении неисправностей в цепях ТН (объединение логики ускоряющей отсечки и ступени аварийной защиты).
4. Двухступенчатая ненаправленная трехфазная максимальная токовая защита сн езависимой выдержкой времени с возможностью действия в аварийном режиме (при выявлении неисправностей в цепях ТН).

5. Защитаотобрывафазинесимметриисдействиемнаотключениеилисигнализацию.

6. Двухступенчатый трехфазный контроль перегрузки линии по току с возможностью действия каждой ступени на сигнал или отдельное реле.

Устройство Сириус-3-ЛВ-02 содержит следующие функции автоматики:

1. Устройство резервирования отказов выключателя (УРОВ):
  • дублированный пуск от защит с использованием реле положения «Включено» выключателя;
  • автоматическая проверка исправности выключателя;
  • прием и выработка сигнала ВЧТО.
2. Блокировка при неисправностях  вцепях напряжения, построенная на стандартном российском принципе - сравнение напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник».

3. Дискретные отключающие входы, предназначенные для подключения внешних защит, с возможностью выбора следующих функций:
  • контроль входов по току;
  • наличие пуска УРОВ;
  • выработка сигнала блокировки АПВ.
Устройство Сириус-3-ЛВ-02 предоставляет большое количество современных сервисных функций:
  • определение места повреждения методом одностороннего замера (с контролем тока нулевой последовательности параллельной линии);
  • аварийный осциллограф с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
  • регистратор событий;
  • большое число программируемых потребителем реле с возможностью подключения к одной из выбранных точек функциональной схемы;
  • программируемые потребителем светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы;
  • возможность подключения по цепям тока одного и того же устройства к ТТ с любым стандартным номинальным вторичным током — 1 или 5 А;
  • регистрация и отображение большинства электрических параметров системы;
  • 8 групп установок, с возможностью выбора текущей с помощью дискретных входов;
  • возможность обновления версии ПО терминала через USB канал связи.
Габаритные размеры терминала — 310х310х245 мм, масса — не более 12 кг.

Рабочий диапазон температур устройства от -20 до +55°С.








Технические характеристики Сириус-3-ЛВ-02:

Наименование параметра
Значение
Входные аналоговые сигналы:

число измеряемых каналов тока (IA, IB, IC, 3I0)
4
номинальный ток измерительных каналов, А
5 (1)*
максимальный контролируемый диапазон токов, А
0,2 – 200 (0,04 – 40)
рабочий диапазон токов, А
1,0 – 200 (0,2 – 40)
основная относительная погрешность измерения входных токов, %
+3
термическая стойкость токовых цепей, А, не менее:

длительно
15 (3)
кратковременно (2 с)
200 (40)
частота переменного тока, Гц
50
потребляемая мощность входных цепей для фазных токов в номинальном режиме I = 5 А (I = 1 А), В А, не более:
0,5
число измеряемых каналов напряжения
5
номинальное напряжение (UА, UВ, UС, UНИ, UИК), В
100
максимальный контролируемый диапазон напряжений, В
1 – 150
рабочий диапазон напряжений, В
2 – 120
основная относительная погрешность измерения напряжений в фазах, %
+3
термическая стойкость цепей напряжения, В, не менее:

длительно
150
кратковременно (2 с)
200
частота переменного тока, Гц
50 +0,5
потребляемая мощность входных цепей для напряжений в номинальном режиме (U = 100 В), В А, не более:
0,5
Входные дискретные сигналы постоянного тока (220/110 В)

число входов
32
входной ток, мА, не более
20
напряжение надежного срабатывания, В (исполнение 220 В)
150–264
(исполнение 110 В)
75–132
напряжение надежного несрабатывания, В (исполнение 220 В)
0–120
(исполнение 110 В)
0–60
Длительность сигнала, мс, не менее
25
Выходные дискретные сигналы управления (220 В)

количество выходных реле (групп контактов)
30 (30)
коммутируемое напряжение переменного или постоянного тока, В, не более
300
коммутируемый постоянный ток замыкания/размыкания при активно- индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более
5 / 0,5
коммутируемый переменный ток замыкания/размыкания при активно- индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более
 5 / 5
