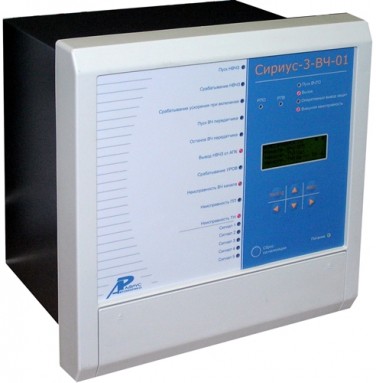

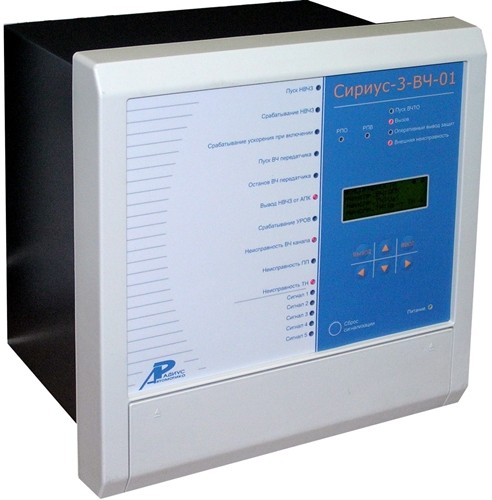

Сириус-3-ВЧ-01-110В/220В-И1

Микропроцессорное устройство защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью. Тип защиты абсолютной селективности – направленная высокочастотная защита (НВЧЗ).

Назначение Сириус-3-ВЧ-01:

Устройство микропроцессорной защиты «Сириус-3 ВЧ-01» предназначено для защиты воздушных и кабельных линий 110 220 кВ в сетях с эффективно заземленной нейтралью.

Содержит основную защиту абсолютной селективности. Тип защиты – направленная высокочастотная защита (НВЧЗ).

Устройство не включает в себя функцию АУВ, поэтому подразумевается использование совместно с уже существующей схемой управления и АПВ выключателя или с отдельным терминалом АУВ.

Устройство предусматривает возможность использования на противоположных концах защищаемой линии устройств других производителей, выполняющих аналогичные функции защиты.

Устройство предназначено для совместной работы со следующими типами высокочастотных приемопередатчиков: ПВЗУ, ПВЗУ-Е, ПВЗУ-М, ПВЗ-90М, ПВЗ-90М1, АВЗК-80, ПВЗ, ПВЗЛ и др.

Данное устройство разработано совместно с Ивановским государственным энергетическим университетом.

Основная функция устройства – направленная высокочастотная защита с передачей блокирующего сигнала:

  • предусматривается возможность работы устройства на линиях любой конфигурации, в том числе на линиях c ответвлениями, а также на линиях внешнего электроснабжения тяговой нагрузки;
  • устройство обеспечивает несрабатывание защиты при внешних КЗ, при реверсе мощности, асинхронном режиме работы ВЛ, несинхронных включениях, а также при одностороннем включении линии;
  • в состав защиты входят три группы пусковых органов: блокирующие, отключающие и дополнительные. Блокирующие и отключающие пусковые органы используются на всех типах линий, дополнительные вводятся в работу только на линиях с ответвлениями;
  • совместно с отключающим реле сопротивления используется специальный орган направления мощности, исключающий срабатывание защиты при КЗ «за спиной»;
  • в состав устройства включена функция ускорения при включении выключателя для обеспечения нормальной работы защиты при включении линии;
  • предусмотрен пуск высокочастотного телеотключения (ВЧТО) как от внешних дискретных сигналов, так и при срабатывании внутреннего УРОВ.

Устройство содержит следующие функции автоматики:

1) устройство резервирования отказов выключателя (УРОВ):

  • дублированный пуск от защит с применением реле положения «Включено» выключателя;
  • автоматическая проверка исправности выключателя.

2) блокировка при неисправностях в цепях напряжения, построенная на стандартном российском принципе – сравнении напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник»;

3) дискретные отключающие входы, предназначенные для подключения внешних защит, с возможностью выбора следующих функций:

  • контроль входов по току;
  • наличие пуска УРОВ;
  • запрет АПВ при срабатывании по данному входу.

Дополнительные сервисные функции:

  • определение места повреждения методом одностороннего замера (с контролем тока нулевой последовательности параллельной линии);
  • аварийный осциллограф с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
  • регистратор событий;
  • большое число программируемых потребителем реле с возможностью подключения к одной из выбранных точек функциональной схемы;
  • программируемые потребителем светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы;
  • возможность подключения по цепям тока одного и того же устройства к ТТ с любым стандартным номинальным вторичным током – 1 или 5 А;
  • две группы уставок, с возможностью выбора текущей с помощью дискретных входов;
  • три независимых канала связи;
  • возможность встраивания терминала в систему единого точного времени;
  • возможность обновления версии ПО терминала через USB канал связи;
  • контроль большинства электрических параметров системы на индикаторе устройства, что в значительной степени упрощает работы по наладке и эксплуатации устройства.





Технические характеристики устройства Сириус-3-ВЧ-01

Характеристика

Значение

Число аналоговых входов по току

4

Число аналоговых входов по напряжению

6

Входные дискретные сигналы постоянного тока (220/110 В)

48

Входные дискретные сигналы постоянного тока для связи с ВЧ ПП

2

Число дискретных выходных сигналов (групп контактов)

16 (29)

Габаритные размеры (ВхШхГ), мм

310х310х245

Масса, кг, не более

12
