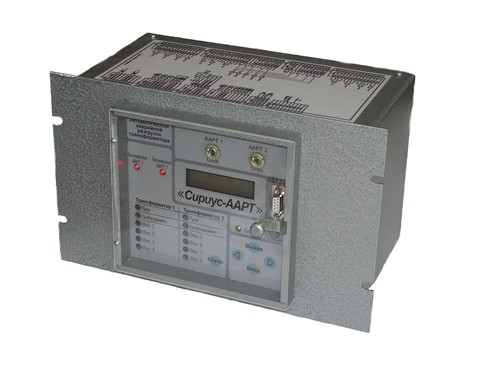

Сириус-ААРТ

Микропроцессорное устройство автоматической аварийной разгрузки трансформатора

Назначение Устройства "Сириус-ААРТ":

Устройство "Сириус-ААРТ" предназначено для обеспечения защиты от прегрузки трансформатора путем автоматического отключения ряда потребителей нагрузки в зависимости от тока с учетом тепловой модели трансформатора.

Устройство обслуживает до двух трансформаторов одновременно, обеспечивая как разгрузку независимо работающих трансформаторов, так и одного, работающего на обе секции шин после АВР или при ремонтных работах при выводе одного из них из работы.

Устройство предназначено для отключения до 8 потребителей (групп) нагрузки, разбитых на две группы - максимально по 4 потребителя на каждой секции шин подстанции - для уменьшения тока через трансформатор и снижения его до допустимого значения при его перегрузках. Обычно режим перегрузки возникает при отключении одного из двух трансформаторов и питании удвоенной нагрузки одним трансформатором. При таком режиме, независимо оттого, какой трансформатор останется в работе, потребители будут отключаться в порядке, заданном уставками очередности, максимально до 8 фидеров (групп). Очередность может быть произвольная, с любым порядком отключения, несмотря на принадлежность фидеров какой-либо секции. При раздельной работе шин секций будут отключаться только свои потребители, не более 4 фидеров (групп) на каждую из секций. При этом порядок отключения соответствует порядку выходных реле устройства. Критерием, по которому определяется, работает один или два трансформатора, является наличие замкнутого секционного выключателя, определяемого по положению его контакта РПВ.

Особенности Устройства "Сириус-ААРТ":

  • Выполнение функций автоматической аварийной разгрузки трансформатора, в соответствии с требованиями ПТЭ;
  • Задание внутренней конфигурации (выбор защитных харктеристик и т.д.);
  • Ввод и хранение уставок защит и автоматики;
  • Передача параметров срабатывания, ввод и изменение уставок по линии связи;
  • Непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
  • Блокировка всех выходов при неисправности устройства для исключения ложных срабатываний;
  • Получение дискретных сигналов управления и блокировок, выдача команд управления, аварийной и предупредительной сигнализации;
  • Гальваническая развязка всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • Высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

Информация для заказа:

Полное название устройства «Сириус-ААРТ» должно состоять из трех элементов: Устройство «Сириус-ААРТ -nn-ss», где:

«Сириус-ААРТ» – фирменное название устройства;

nn – тип исполнения устройства по напряжению оперативного тока:

  • 220В – для напряжения питания 220 В постоянного тока;
  • 110В – для напряжения питания 110 В постоянного тока.

ss – тип исполнения устройства по интерфейсу линии связи (разъем X3):

  • RS – для исполнения с интерфейсом RS485;
  • ТП – для исполнения с интерфейсом «токовая петля».

Технические характеристики Устройства "Сириус-ААРТ":

Параметр Значения
Источник питания 178 - 242 В 88 - 132 В 45 - 55 Гц
Потребляемая мощность - в дежурном режиме - в режиме срабатывания защит 15 Вт 30 Вт
Номинальный ток 5 А
Максимальный контролируемый диапазон токов в фазах 0,2 - 200 А
Рабочий диапазон токов в фазах 1 - 200 А
Основная относительная погрешность измерения токов в фазах 3%
Входной ток не более 20 мА
Напряжение надежного срабатывания - исполнение 220 В - исполнение 110 В 150 - 264 В 75 - 132 В
Напряжение надежного несрабатывания - исполнение 220 В - исполнение 110 В 0 - 120 В 0 - 60 В
Длительность сигнала не менее 20 мс
Коммутируемое напряжение переменного или постоянного тока не более 264 В
Рабочий диапазон температур устройства от -20 до +55ºС
