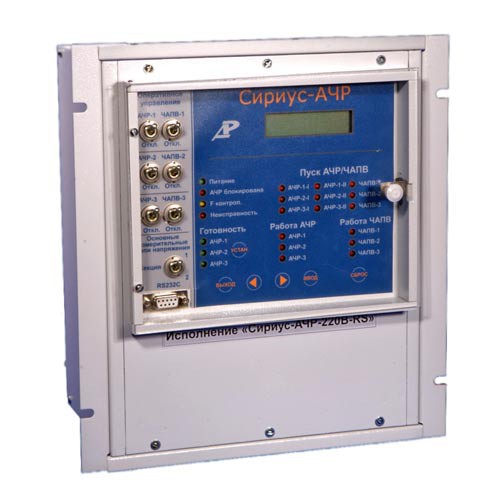

Сириус-АЧР

Микропроцессорное устройство автоматической частотной разгрузки

Назначение Устройства "Сириус-АЧР":

Микропроцессорное устройство частотной разгрузки "Сириус-АЧР" предназначено для использования на электростанциях и подстанциях энергосистем с целью ликвидации дефицита активной мощности путем автоматического отключения потребителей при снижении частоты (АЧР) с последующим автоматическим включением отключенных потребителей при восстановлении частоты (ЧАПВ).

Терминал "Сириус-АЧР" является централизованным устройством, выдающим сигналы отключения и последующего включения одного или нескольких присоединений, подведенных под частотную разгрузку.

Наличие традиционных алгоритмов разгрузки типа АЧР-I, АЧР-II и ЧАПВ (АЧР-I имеет возможность блокировки по величине скорости снижения частоты), позволяет использовать устройство для замены существующих блоков АЧР.

Особенности "Сириус-АЧР":
  • Три очереди разгрузи: АЧР-I, АЧР-II и ЧАПВ;
  • Совмещенная АЧР-II со ступенью АЧР-I (общее реле);
  • Блокировка АЧР-I по скорости снижения частоты;
  • Наличие контрольного канала для защиты от ложных срабатываний;
  • Контроль по напряжению;
  • Встроенный генератор частоты для проверок.


Технические характеристики "Сириус-АЧР":

Наименование параметра
Значения
Источник питания
220 В 110 В
Номинальное напряжение измерительных цепей
100 В
Напряжение срабатывания      - при питании постоянным током      - при питании переменным током
150 - 264 В (80 - 140 В) 110 - 264 В
Напряжение несрабатывания      - при питании постоянным током      - при питании переменным током
0 - 130 В (0 - 70 В) 0 - 90 В
Длительность входного сигнала
не менее 50 мс
Максимальное коммутируемое напряжение постоянного или переменного тока
264 В
Сопротивление изоляции
не менее 100 МОм
Средняя наработка на отказ
не менее 25000 часов
Мощность потребляемая устройством      - цепями питания      - измерительными цепями
20 Вт 0.5 Вт
Рабочий диапазон температур устройства
от -20 до +55ºС
Снят с производства
