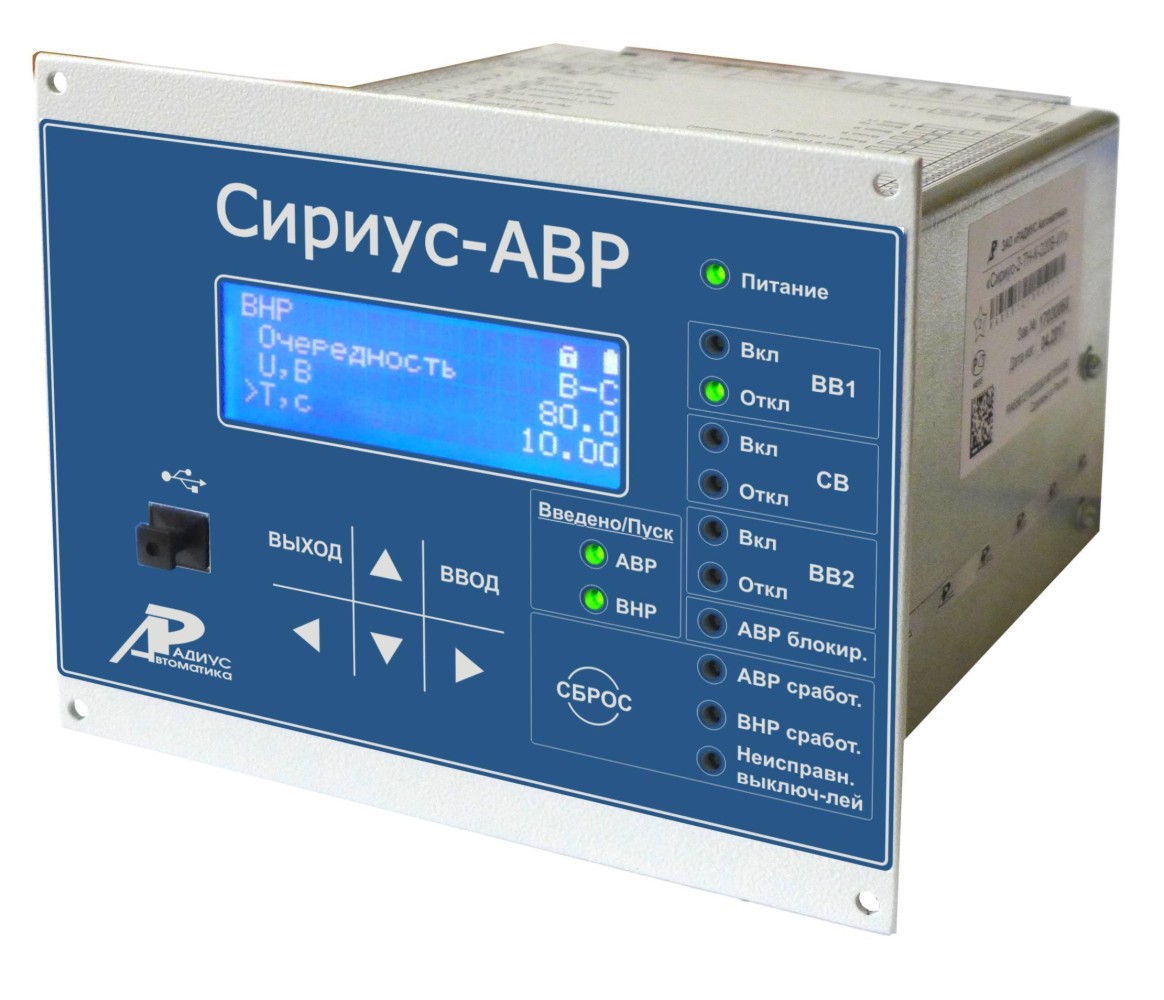

Реле автоматического ввода резерва Сириус-АВР-220В-М

Новое микропроцессорное устройство автоматики присоединений напряжением 0,4 и 6–35 кВ «Сириус-АВР» предназначено для АВР – автоматического ввода резервного источника питания в случае пропадания напряжения на одном из питающих вводов путем включения секционного выключателя, а также ВНР – восстановления схемы нормального режима после восстановления питания на отключенном вводе.

К устройству подводятся две системы трехфазных напряжений двух вводов.

Основные функции Сириус-АВР-220В-М:

• Устройство управляет тремя выключателями – двумя вводными и секционным. При пропадании напряжения на одном из вводов устройство отключает соответствующий вводной выключатель и включает секционный, подключая потребителей энергии к исправному вводу.
• При восстановлении напряжения на ранее отключенном вводе предусмотрено два режима ВНР – сначала отключается секционный выключатель и потом включается вводной, или наоборот – сначала включается вводной (под уставку – с проверкой синхронизма), и лишь затем отключается секционный, что обеспечивает бесперебойность энергоснабжения потребителей.
• Кроме этого устройство контролирует исправность всех трех выключателей, включая исполнение ими поданных на них команд, а также выявляет случаи несанкционированных переключений, включая командные, при выявлении которых функция ВНР блокируется.

Ключевые особенности Сириус-АВР-220В-М:

• С помощью уставки устройство настраивается либо на сеть 0,4 кВ, либо – 6–35 кВ. В этом случае для принятия решений используются линейные напряжения 100 В, поступающие от двух ТН.
• Имеется блокировка АВР и ВНР для сетей 6–35 кВ в случае превышения напряжения 3U0 уставки.
• Предусмотрен дискретный вход ускорения АВР, когда АВР будет срабатывать при снижении на одной из групп входных напряжений ниже уставки без выдержки времени (от защит трансф-ра).
• Устройство имеет развитые сервисные возможности – архив срабатываний, событий и осциллограмм, клавиатуру и дисплей, наравне с остальными терминалами серии «Сириус-2».
• Для связи с компьютером или с системой АСУТП устройство имеет порт USB на передней панели и порт RS485 с протоколом Modbus RTU – на задней.
• Устройство может работать как при питании от постоянного, так и переменного или выпрямленного оперативного тока, в том числе и по дискретным входам.
• Габаритные размеры устройства – 162*132*175 мм, масса не превышает 3 кг.

Исполнения Сириус-АВР-220В-М:

Реле автоматического ввода резерва «Сириус-АВР» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Реле автоматического ввода резерва «Сириус-АВР-nnnB-Х», где

«Сириус-АВР» - фирменное название устройства;

nnnB – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В - напряжение питания 220 В постоянного или переменного тока.

Х – исполнение устройства по цвету светодиодов индикации положения выключателей:
М – «включен» - зеленый, «отключен» - красный;
Р – «включен» - красный, «отключен» - зеленый.
