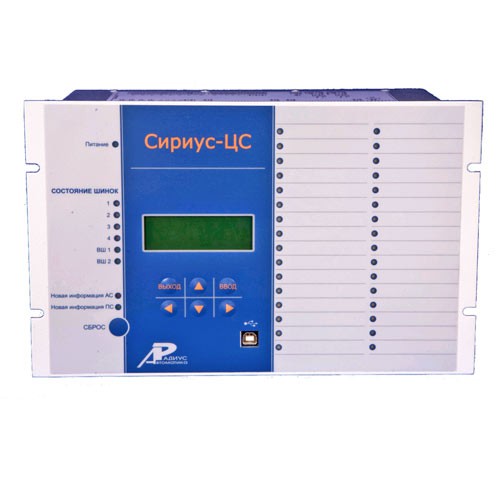

Сириус-ЦС-24В/48В/110В/220В-И1

Микропроцессорное устройство центральной сигнализации

Назначение устройства Сириус-ЦС:

Микропроцессорное устройство центральной сигнализации «Сириус-ЦС» предназначено для построения систем центральной сигнализации на объектах энергосистем, оснащенных как микропроцессорными, так и электромеханическими устройствами релейной защиты и автоматики. Реализованные в устройстве алгоритмы функций, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.

Функции, выполняемые устройством Сириус-ЦС:

  • фиксация времени появления и снятия сигналов, поступающих по шинкам сигнализации с обеспечением повторности действия;
  • фиксация времени появления и снятия сигналов сигнализации от конкретных устройства защиты, подключаемых к дискретным входам, с обеспечением повторности действия;
  • отображение с помощью светодиодов и алфавитно-цифрового индикатора состояния объектов подстанции;
  • формирование сигналов обобщенной сигнализации («Сигнализация на дому», «Звуковая аварийная сигнализация», «Звуковая предупредительная сигнализация», «Аварийная сигнализация мигающая»), сигналов телемеханики, а также сигналов «Отказ» и «Неисправность»;
  • накопление в архиве информации о зафиксированных событиях;
  • передача по линии связи на верхний уровень обобщенной информации о текущем состоянии подстанции или участка, передачу архива событий, просмотр и изменение уставок;
  • контроль исправности системы сигнализации;
  • самодиагностика устройства.
  • Элементная база входных и выходных цепей обеспечивает совместимость устройства с любыми устройствами защиты и автоматики разных производителей – электромеханическими, электронными, микропроцессорными, а также сопряжение со стандартными каналами телемеханики.

Основные параметры:

  • Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 178 до 242 В или от источника постоянного тока напряжением от 88 до 132 В, в зависимости от исполнения.
  • Мощность, потребляемая устройством от источника оперативного постоянного тока – не более 15 Вт.

Информация для заказа:

Полное название устройства состоит из следующих элементов: Устройство «Сириус-ЦС-nnnB-ss», где «Сириус-ЦС» – фирменное название устройства, nnnB – исполнение устройства по напряжению оперативного тока: 220В – для напряжения питания 220 В постоянного или переменного тока; 110В – для напряжения питания 110 В постоянного тока; ss – исполнение устройства по третьему интерфейсу линии связи: И0 – без третьего интерфейса; И1 – для исполнения с интерфейсом RS485.

Технические характеристики устройста Сириус-ЦС

Характеристика

Значение

Число аналоговых входов по току

4

Число дискретных входов

39

Число дискретных выходных сигналов (групп контактов)

16

Габаритные размеры (ВхШхГ), мм

190х305х194

Масса, кг, не более

7



Общие технические характеристики платформы Сириус-2

Характеристика

Значение

Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК

А

Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529)

IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей.

Рабочее значение относительной влажности воздуха, %

98

Предельные рабочие значения температуры окружающего воздуха, °С

от минус 40 до плюс 55

Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее

25
