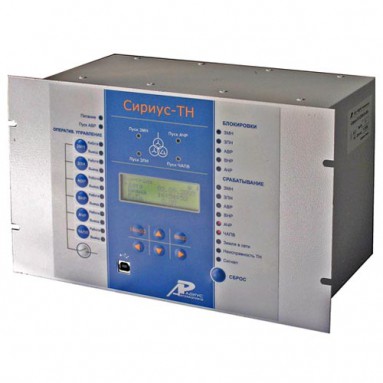

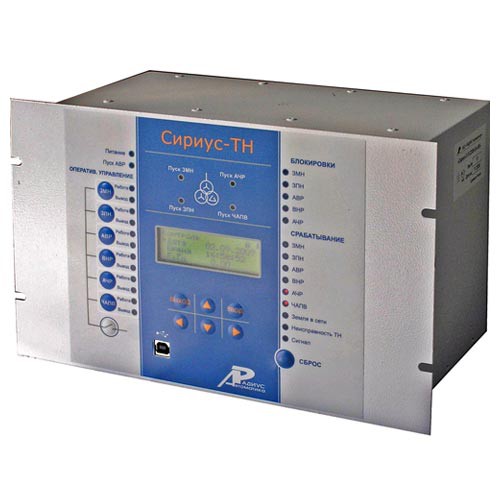

Сириус-ТН-110В/220В/48В-И1

Устройство микропроцессорной защиты и автоматики (контроль трансформатора напряжения с функцией АЧР, ЗМН, АВР)

Назначение устройства Сириус-ТН:

Устройство микропроцессорной защиты Сириус-ТН, предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–110 кВ.

Устройство Сириус-ТН предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций.

Устройство Сириус-ТН является современным микропроцессорным термина- лом релейной защиты, управления и противоаварийной автоматики. Использование в устройстве микропроцессорной элементной базы обеспечивает высокую точность измерений и постоянство характеристик, что позволяет существенно повысить чувствительность и быстродействие защит, а также уменьшить ступени селективности.

Алгоритмы функций защиты и автоматики, а также интерфейсы для внешних соединений устройства разработаны по техническим требованиям к отечественным системам РЗА, что обеспечивает совместимость с действующими устройствами и облегчает проектировщикам и эксплуатационному персоналу переход на новую технику.

Устройство Сириус-ТН предназначено для эксплуатации в следующих условиях:
  • температура окружающего воздуха – от –20 до +55°С;
  • относительная влажность при 25°С – до 98%;
  • атмосферное давление – от 550 до 800 мм рт. ст.;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
  • место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации;
  • синусоидальная вибрация вдоль вертикальной оси частотой от 10 до 100 Гц с ускорением не более 1 g;
  • многократные удары частотой от 40 до 80 ударов в минуту с ускорением не более 3 g, длительность ударного ускорения – от 15 до 20 мс.
Устройство может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, дуговой защитой, защитой от однофазных замыканий на землю и т.д.).

Устройство Сириус-ТН обеспечивает следующие эксплуатационные возможности:
  • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
  • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
  • ввод и хранение установок защит и автоматики;
  • передачу параметров аварии, ввод и изменение установок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты Сириус-ТН:
  • Трехступенчатая защита минимального напряжения (ЗМН-1, ЗМН-2 и ЗМН-3) от понижения (пропадания) напряжения с контролем трех линейных напряжений.
  • Защита от повышения напряжения с возможностью обратного включения после понижения напряжения.
  • Защита от однофазных замыканий на землю по напряжению нулевой последовательности.
Функции автоматики Сириус-ТН:
  • Автоматическая частотная разгрузка (две ступени – АЧР-1 и АЧР-2), частотное автоматическое повторное включение ЧАПВ.
  • Логическая схема формирования сигнала пуска автоматического включения резерва АВР.
  • Формирование сигнала разрешения пуска МТЗ (вольтметровая блокировка или комбинированный пуск по напряжению) для других устройств защит.
  • Контроль состояния трансформатора напряжения (ТН).
  • Формирование сигналов наличия и отсутствия напряжения на секции.
Дополнительные сервисные функции Сириус-ТН:
  • Фиксация напряжений в момент аварии.
  • Измерение времени срабатывания защиты.
  • Встроенные часы-календарь.
  • Измерение текущих значений фазных и линейных напряжений.
  • Измерение частоты.
  • Дополнительные реле и светодиоды со свойствами, программируемыми поль- зователем.
  • Цифровой осциллограф.
  • Регистратор событий.



Технические данные Сириус-ТН:

Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 178 до 242 В или от источника постоянного тока напряжением от 88 до 132 В, в зависимости от исполнения.

Мощность, потребляемая устройством от источника оперативного постоян­ного тока в дежурном режиме - не более 15 Вт, в режиме срабатывания защит - не более 30 Вт.

Габаритные размеры устройства не превышают 305x190x215 мм.

Масса устройства без упаковки не превышает 7 кг.

Характеристики Сириус-ТН:

Наименование параметра
Значение
1 Входные аналоговые сигналы:

число входов по напряжению
4
номинальное напряжение фаз (UА, UВ, UС, 3U0), В
100
максимальный контролируемый диапазон напряжений, В
1 - 150
рабочий диапазон напряжений, В
2 - 120
основная относительная погрешность измерения напряжений в фазах, %
±3
термическая стойкость цепей напряжения, В, не менее:

длительно
150
кратковременно (2 с)
200
частота переменного тока, Гц
45 — 55
потребляемая мощность входных цепей для напряжений в режиме (U= 100 В), В⋅А, не более:номинальном
0,5
2 Входные дискретные сигналы постоянного тока (220/110 В)

22
число входов
входной ток, мА, не более
20
напряжение надежного срабатывания, В                 (исполнение 220 В)
160-264
(исполнение 110 В)
75-132
напряжение надежного несрабатывания, В             (исполнение 220 В)
0-120
(исполнение 110 В)
0-60
Длительность сигнала, мс, не менее
20
3 Выходные дискретные сигналы управления (220 В)

16
количество выходных сигналов (групп контактов)
коммутируемое напряжение переменного или постоянного тока, В, не более
300
коммутируемый постоянный ток замыкания/размыкания при активно индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более -
5 / 0,15
коммутируемый переменный ток замыкания/размыкания при активно индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более -
5 / 5
4 Выходной дискретный сигнал «Отказ»

тип контакта
нормально замкнутый
