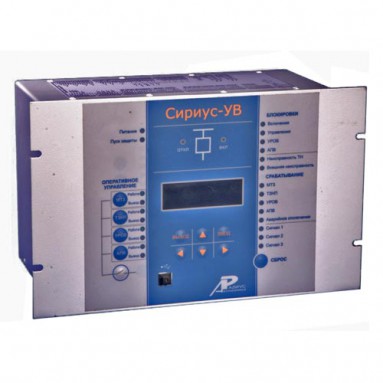

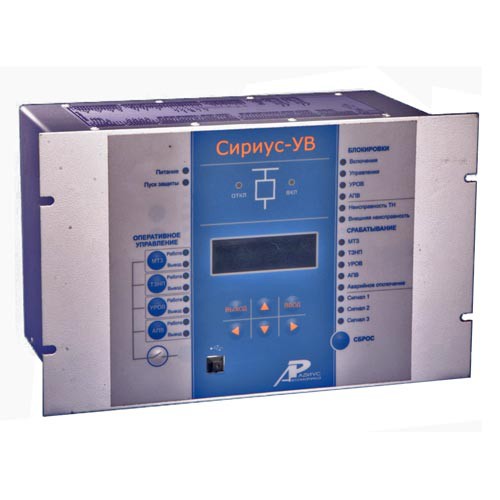

Микропроцессорное устройство управления выключателем и резервных защит трансформатора
(напряжением 35–220 кВ)
Назначение Сириус-УВ:
Устройство микропроцессорной защиты Сириус-УВ, предназначено для выполнения функций управления, автоматики и сигнализации высоковольтного выключателя 35, 110 и 220 кВ с трехфазным управлением, а также выполняет роль резервных защит силового трансформатора и подменных защит воздушной линии.
Устройство Сириус-УВ предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 35-220 кВ.
Устройство «Сириус-УВ» является комбинированным микропроцессорным терминалом релейной защиты и автоматики.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные в устройстве Сириус-УВ алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство Сириус-УВ предназначено для эксплуатации в следующих условиях:
- температура окружающего воздуха – от –20 до +55°С;
- относительная влажность при 25°С – до 98%;
- атмосферное давление – от 550 до 800 мм рт. ст.;
- окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
- место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации;
- синусоидальная вибрация вдоль вертикальной оси частотой от 10 до 100 Гц с ускорением не более 1 g;
- многократные удары частотой от 40 до 80 ударов в минуту с ускорением не более 3 g, длительность ударного ускорения – от 15 до 20 мс.
Сириус-УВ может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, основной защитой силового трансформатора, защитой шин и т.д.).
Сириус-УВ обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, задание направленности ступеней защит и т.д.);
- ввод и хранение установок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- контроль и индикация неисправности цепей напряжения ТН;
- передачу параметров аварии, ввод и изменение установок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях.
Функции защиты, выполняемые Сириус-УВ:
- Двухступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с независимой выдержкой времени и контролем трех фазных токов. Любая из ступеней МТЗ может быть выполнена направленной. Любая из ступеней может иметь комбинированный пуск по напряжению по дискретному разрешающему сигналу или от собственных цепей напряжения.
- Двухступенчатая токовая защита нулевой последовательности с независимой выдержкой времени от замыканий на землю в сетях с глухозаземленной нейтралью. Любая из ступеней ТЗНП может быть выполнена направленной.
- Автоматический ввод ускорения по любой из ступеней МТЗ и ТЗНП при любом включении выключателя.
- Защита от обрыва фазы (ЗОФ) или перекоса нагрузки по току обратной последовательности с независимой выдержкой времени.
- Защита от повышения напряжения (ЗПН) с действием на реле отключения выключателя или на отдельное реле.
- Защита от появления в первичной сети напряжения нулевой последовательности с действием на реле отключения выключателя или на отдельное реле.
Функции автоматики, выполняемые устройством Сириус-УВ:
- Операции отключения и включения выключателя по внешним командам. Защита «от прыгания» выключателя.
- Контроль целостности катушек отключения и включения (в том числе, с двумя катушками отключения).
- Контроль состояния выключателя по ряду входных дискретных сигналов.
- Возможность подключения внешних защит, например, дифференциальной защиты шин.
- Формирование сигнала УРОВ при отказах своего выключателя.
- Исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.
- Одно- или двукратное АПВ от цепей несоответствия.
- Контроль цепей трансформатора напряжения ТН.
- Контроль прохождения команд отключения и включения на «затягивание» или неисполнение команды.
Дополнительные сервисные функции Сириус-УВ:
- Фиксация токов и напряжений в момент аварии.
- Измерение времени срабатывания защиты и отключения выключателя.
- Режим ручного/дистанционного управления выключателем (в ручном – от кнопок на передней панели устройства, с полным запретом всех команд от дистанционного управления).
- Возможность внешней блокировки АПВ как с фиксацией режима блокировки после снятия сигнала, так и без нее.
- Возможность контроля наличия напряжения с ТН при АПВ для его запрета.
- Внутренняя цифровая сборка токовых цепей в треугольник и возможность использования полученных токов для реализации ступеней МТЗ.
- Контроль числа коммутаций выключателя с регистрацией токов отключения.
- Наличие программируемых реле с возможностью подключения к одной из выбранных точек функциональной схемы.
- Наличие аналогичных программно настраиваемых светодиодов на передней панели.
- Регистратор событий.
- Возможность программного задания цвета светодиодов «Отключено» и «Включено» с помощью соответствующей установки.
- Технический учет активной и реактивной электроэнергии.
- Оперативный ввод или вывод некоторых функций с помощью тумблеров на передней панели устройства вместо традиционных накладок.
- Наличие двух независимых интерфейсов связи RS232C и токовой петли (RS485) для связи с компьютером.
- Встроенные часы-календарь.
- Измерение текущих фазных токов, напряжений, активной и реактивной мощностей.
