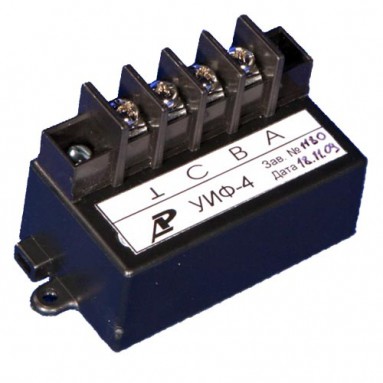

Устройство индикации УИФ-4

Стационарное устройство индикации наличия переменного напряжения на токоведущих частях распредустройств различных типов, включая камеры стационарные одностороннего обслуживания (КСО), напряжением 6-18 кВ. Предназначен для использования совместно с высоковольтным емкостным датчиком (емкость датчика не менее 100 пФ)

Назначение устройства УИФ-4:

Стационарное устройство предназначено для индикации наличия переменного напряжения на токоведущих частях распредустройств различных типов, включая камеры стационарные одностороннего обслуживания (КСО), напряжением 6-18 кВ.

Устройство предназначено для эксплуатации в следующих условиях:

  • температура окружающего воздуха — от - 25 до +55 °С;
  • относительная влажность при 25 °С — до 98 %;
  • атмосферное давление — от 550 до 800 мм рт. ст.;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
  • место установки должно быть защищено от попадания брызг, воды, масел, эмульсий.

В части воздействия механических факторов устройство соответствует группе М6 по ГОСТ 17516.1. Устройство соответствует исполнению IP20 по ГОСТ 14254, кроме выводов подключения.

Электрическое сопротивление изоляции устройства между независимыми электрическими цепями и между этими цепями и корпусами индикаторов в холодном состоянии составляет:

• не менее 20 МОм — в нормальных климатических условиях; • не менее 1 МОм — при повышенной влажности (относительная влажность — 98%).

Нормальными климатическими условиями считаются:

• температура окружающего воздуха — (25 ±10) °С; • относительная влажность — от 45 до 80%; • атмосферное давление — от 630 до 800 мм рт. ст.

Эксплуатация устройства должна производится в соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».



Технические характеристики устройства УИФ-4:

Параметр Значения
Диапазон индицируемых напряжений, кВ 5,0…18,0
Время выхода на номинальный режим работы, с не более 3
Светоизлучающие элементы, цвет красный
Частота пульсаций светоизлучающего элемента, Гц 0,3 …25
Режим работы непрерывный
