TDM-10/0,4 RS-485 система мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ с интерфейсом RS-485

Назначение системы мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ TDM-10/0,4:

Система мониторинга TDM-10/0,4 предназначена для оперативного контроля и оценки технического состояния маслонаполненных трансформаторов с напряжением ВН 6 ÷ 10 кВ.

Распределительные трансформаторы этого класса являются наиболее массовыми в системах электроснабжения предприятий, но в силу ряда причин они обычно не имеют средств оперативного контроля и диагностики дефектов под рабочим напряжением.

Система TDM-10/0,4 предназначена для организации непрерывного контроля таких трансформаторов, диагностики дефектов, оценки остаточного ресурса. Итоговая информация о техническом состоянии трансформатора оперативно передается системой TDM-10/0,4 в современные цифровые сети контроля и управления жизненным циклом работы электротехнического оборудования.

В приборе TDM-10/0,4 реализованы два интерфейса связи: радиоканал и гальванически изолированный интерфейс RS-485. Поставляются следующие варианты исполнения системы мониторинга:

• TDM-10/0,4 – система мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ;
• TDM-10/0,4 (с датчиком давления) – система мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ;
• TDM-10/0,4 RS-485 – система мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ с интерфейсом RS-485;
• TDM-10/0,4 RS-485 (с датчиком давления) – система мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ с интерфейсом RS-485.

Параметры и конструкция системы мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ TDM-10/0,4:

Система TDM-10/0,4 контролирует в режиме мониторинга до 6 параметров трансформатора:

• Температура масла трансформатора;
• Влагосодержание в масле бака;
• Уровень масла в баке;
• Вибрация бака трансформатора;
• Разрядная активность в баке;
• Давление в баке (опция).

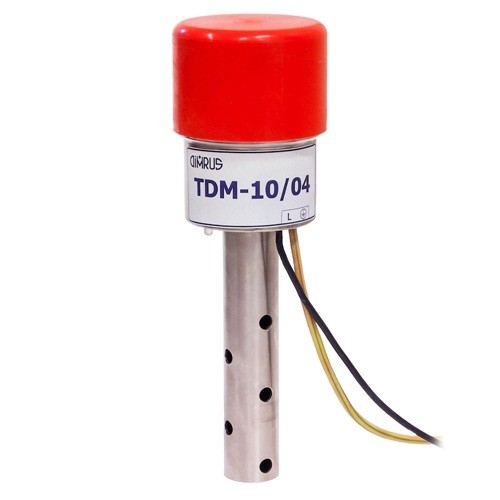

Система TDM-10/0,4 реализована в общем металлическом корпусе, в верхней части которого располагается микропроцессорная часть, а в нижней смонтированы все первичные датчики. В рабочем режиме прибор монтируется в заливной горловине бака так, чтобы все датчики располагались в масле бака трансформатора.

Для передачи информации о состоянии трансформатора используется беспроводной радио интерфейс, встроенная антенна которого находится в верхней части прибора под радиопрозрачной крышкой.

Достоинства системы мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ TDM-10/0,4:

• Система TDM-10/0,4 является максимально дешевым, но вместе с тем эффективным решением для мониторинга силовых распределительных трансформаторов;
• Конструкция прибора TDM-10/0,4 позволяет максимально быстро проводить монтаж – демонтаж оборудования на заливной горловине бака трансформатора;
• Для включения в работу TDM-10/0,4 необходимо только подключить два провода к выводам вторичной обмотки трансформатора – к фазе и нейтрали. Включение системы мониторинга в работу будет происходить автоматически при включении трансформатора;
• Использование для передачи информации радио интерфейса позволяет непрерывно собирать информацию в систему АСУ-ТП при помощи стандартного концентратора, или периодически контролировать техническое состояние трансформатора во время обходов оборудования при помощи обычного смартфона.

Комплект поставки системы мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ TDM-10/0,4:

Система мониторинга TDM-10/0,4 состоит из следующих элементов:

• Прибор системы мониторинга TDM-10/0,4 с узлом крепления на заливной горловине бака;
• Программное обеспечение мониторинга состояния трансформатора для смартфона.

В зависимости от конструкции трансформатора, на котором предполагается монтаж системы мониторинга TDM-10/0,4, переходной узел крепления на заливной горловине бака, а также длина нижней части прибора с датчиками, могут быть изменены.

При необходимости система мониторинга марки TDM-10/0,4 может быть дополнена модулем TDM-10/U, предназначенным для мониторинга токов и напряжений вторичной обмотки трансформатора. Этот дополнительный модуль мониторинга монтируется на крышке бака трансформатора, и питается от его вторичной обмотки.

Информацию о зарегистрированных параметрах работы трансформатора дополнительный модуль передает в основной модуль мониторинга по радио интерфейсу.

Использование второго модуля для контроля электрических параметров трансформатора практически вдвое увеличивает стоимость системы мониторинга, но дает возможность более подробно контролировать состояние трансформатора. В частности он позволяет рассчитывать температуру наиболее нагретой точки, регистрировать перенапряжения и импульсные сквозные токи через трансформатор.

Условия эксплуатации прибора TDM-10/0,4:

Прибор системы TDM-10/0,4 имеет исполнение IP65 и может эксплуатироваться при температуре окружающей среды от -40 до +60.

На случай перегрева микропроцессорной части прибора выше 80 градусов (из-за перегрева бака трансформатора) в приборе имеется тепловой предохранитель, который его автоматически отключит. После снижения температуры до допустимого значения прибор включится снова.

Система TDM-10/0,4 может питаться от любого источника AC/DC с напряжением 100 ÷ 240 В, а не только от выводов контролируемого трансформатора.

Мониторинг токов и напряжений трансформатора:

Прибор TDM-10/0,4 может дополнительно регистрировать технологические параметры работы силового трансформатора.

Для контроля вторичных токов, напряжений и мощностей силового трансформатора с прибором может быть поставлен измерительный модуль TDM-10/U, к которому подключаются три датчика фазных токов (пояса Роговского), три фазных вторичных напряжения и нейтраль вторичной обмотки.

Этот модуль подключается к системе TDM-10/0,4 двумя способами: по интерфейсу RS-485, или по радиоканалу. Во втором случае нет необходимости использовать какие-либо соединительные провода между прибором и дополнительным модулем.
