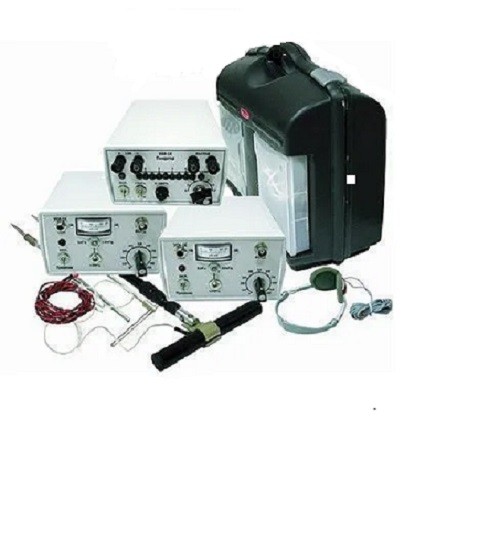

УКИ-1К устройство контроля изоляции трубопроводов

Центральная рабочая частота селективного усилителя приемника, Гц

100±2;
1000±20;
10000±200

Максимальная чувствительность приемника на всех частотах, мкВ/на полное отклонение стрелочного индикатора

30

Входное сопротивление усилителя приемника, МОм, не менее

6

Динамический диапазон измерения приемника на всех частотах при полном отклонении стрелки шкального прибора дБ, не менее

100

Ослабление сигнала помехи промышленной частоты 50Гц селективным усилителем приемника, дБ, не менее:

на частоте 100 Гц

50

на частоте 1 кГц

60

на частоте 10 кГц

70

Потребляемый приемником ток, мА, не более

10

Номинальное напряжение питания приемника (три элемента типа АА), В

от 3.3 до 5

Габаритные размеры приемника, мм

137х85х212

Масса приемника, кг, не более

0,4

Частота сигнала на выходе генератора, Гц

1000±10;
10000±100

Номинальная мощность на нагрузке генератора, Вт, не менее:

на частоте 1кГц

40

на частоте 10кГц

20

Напряжение питания генератора, В

10 ÷ 15

Габаритные размеры генератора, мм, не более

137х85х212

Масса генератора, кг, не более

1

Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами низкой частоты с периодом 1±0,2 секунды. Заполнение модулирующих импульсов напряжением сигнальной частоты может плавно регулироваться в диапазоне, не менее

от 5 до 95%

Выходное напряжение генератора без нагрузки при напряжении источника питания

12В, регулируется от 3В (не более) до 150В (не менее) ступенчато с шагом не более 6дБ (в два раза)

Относительная погрешность определения планового (в проекции на поверхность земли) положения одиноко проложенного прямолинейного подземного трубопровода или кабеля по отношению к глубине залегания, %, не более

10

Относительная погрешность определения глубины залегания, %, не более

10

Погрешность определения положения в проекции на поверхность земли места контакта дефектной изоляции с грунтом, м, не более

0,3

Температура окружающей среды, оС

от -10 до +35

Относительная влажность воздуха при 20оС, %

до 80

Вес всего комплекта, кг, не более

7
