АКИП-4129 - передовая серия осциллографов

16 Апреля 2020

АКИП-4129 - передовая серия осциллографов с возможностью выбора разрешения АЦП и расширения полосы пропускания до 500 МГц

Представляем новую серию цифровых осциллографов АКИП-4129 под торговой маркой АКИП™, которая впервые позволяет пользователю выбирать аппаратную разрядность АЦП 8 или 10 бит, а также самостоятельно устанавливать опции расширения полосы пропускания (подробности рассмотрены ниже).

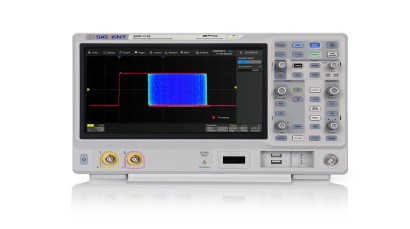

Серия АКИП-4129 состоит двух базовых моделей с начальной полосой пропускания 100 МГц: АКИП-4129 (2 канала) и АКИП-4129А (4 канала). Максимальная частота дискретизации составляет 2 ГГц, максимальный объем памяти 200 МБ.

Первой отличительной особенностью новой серии, является возможность переключения в меню прибора, разрядности АЦП осциллографа между значениями 8 или 10 бит (плюс 3 бита дополнительно в режиме увеличенного разрешения ERes). АЦП 8 бит работает в полной полосе пропускания, АЦП 10 бит работает только в полосе пропускания 100 МГц и при максимальной длине памяти 100 МБ. Использование режима АЦП 10 бит позволяет увеличить вертикальное разрешение осциллографа, расширить динамический диапазон и получить более детализированную форму сигнала по сравнению с 8 бит АЦП.

Второй особенностью новой серии АКИП-4129 является опциональная возможность увеличения полосы пропускания до 350 МГц для 2-х канальной модели, и до 500 МГц для 4-х канальной модели. Полоса пропускания 500 МГц для 4-х канальной модели, доступна только при 2-х активных каналах. У пользователя есть возможность сразу приобрести базовую модель, расширенную до нужной полосы пропускания или приобрести только базовую модель, а позже активировать опцию расширения полосы пропускания. Ниже представлен перечень всех доступных модификаций осциллографов в серии АКИП-4129, а так же перечень опций расширения полосы пропускания.

АКИП-4129

2 канала, полоса пропускания 100 МГц

АКИП-4129 + Опция 350

2 канала, полоса пропускания 350 МГц

АКИП-4129А

4 канала, полоса пропускания 100 МГц

АКИП-4129А + Опция 200А

4 канала, полоса пропускания 200 МГц

АКИП-4129А + Опция 350А

4 канала, полоса пропускания 350 МГц

АКИП-4129А + Опция 500А

4 канала, полоса пропускания 500 МГц

Опция 350

Программная опция увеличения полосы пропускания с 100 МГц до 350 МГц для модели АКИП-4129.

Опция 200А

Программная опция увеличения полосы пропускания с 100 МГц до 200 МГц для модели АКИП-4129А.

Опция 350А

Программная опция увеличения полосы пропускания с 200 МГц до 350 МГц для модели АКИП-4129А.

Опция 500А

Программная опция увеличения полосы пропускания с 350 МГц до 500 МГц для модели АКИП-4129А.



Внимание:

  • Программные опции расширения полосы пропускания выполнены в виде электронного ключа, который необходимо ввести в меню прибора.
  • Опции устанавливаются конечным пользователем, без необходимости передавать прибор в сервисный центр.
  • Для получения максимальной полосы пропускания в 4-х канальных моделях (с 100 МГц до 500 МГц), при использовании программных опций, необходимо активировать опции последовательно, сначала Опция 200А, затем Опция 350А и затем Опция 500А.

В новой серии реализована усовершенствованная технология SPO (Super Phosphor Oscilloscope). Использование передовой технологии SPO позволило увеличить скорость обновления экрана до 120.000 осциллограмм в секунду в обычном режиме сбора данных и до 500.000 в режиме сегментированной развертки. Кроме увеличения скорости обновления экрана добавляется возможность включения в меню прибора функции визуализации сигнала с отображением 256 уровней интенсивности свечения луча, что обеспечивает при отображении осциллограммы яркостную или цветовую градацию разверток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.

Осциллографы новой серии АКИП-4129 получили емкостный сенсорный экран с поддержкой технологии Multi-touch, разрешение составляет 1024 x 600 (8х10 делений), диагональ 25,65 см.

Новая серия АКИП-4129 в базовой версии имеет возможность декодирования протоколов I2C, SPI, UART/RS232, CAN, LIN, а также имеется ряд дополнительных опциональный возможностей: 16-канальный логический анализатор, декодирование протоколов (I2S, MIL-1553, FlexRay, CAN FD), функциональный генератор сигналов до 50 МГц.

Осциллографы серии АКИП-4129 имеют минимальный в своем классе коэффициент отклонения (Коткл.) от 500 мкВ/дел, усовершенствованную аппаратную схему синхронизации, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера.

Возможность частотного анализа, математическая функция БПФ, в осциллографах серии АКИП-4129 выполняется на интервале 2М точек, что в несколько раз повышает измерительные возможности в сравнении с моделями одного класса, где частотный анализ выполняется, как правило, на длине 16К точек.

Для серии АКИП-4129 доступна опциональная возможность активации программной опции функционального генератора сигналов до 50 МГц с возможностью формирования сигналов произвольных форм (AWG). Выходной разъем генератора сигналов для удобства пользования расположен на передней панели осциллографа. Осциллографы АКИП-4129, при активации опции генератора полностью совместимы с софтом EasyWave, который позволяет создавать собственные формы в оболочке управляющего ПО с последующей передачей на прибор для формирования этих сигналов на выходе генератора.

Опция генератора сигналов в серии АКИП-4129 позволяет выполнять анализ логарифмической амплитудно-фазовой частотной характеристики пассивных или активных цепей (построение диаграмм Боде). Данная функция позволяет использовать осциллограф для замены более дорогих специализированных приборов в менее требовательных измерительных приложениях.

Особенности и ключевые преимущества:

  • Максимальная полоса пропускания до 500 ГГц
  • Возможность расширения полосы пропускания программными опциями (электронный ключ)
  • Возможность переключения разрешения АЦП между 8 и 10 бит, в полосе пропускания 100 МГц
  • Емкостной сенсорный экран с технологией Multi-touch
  • Высокая скорость сбора данных: до 120.000 осц./сек (до 500.000 осц./сек в режиме сегментированной развертки).
  • Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)
  • Сегментированная память: до 100.000 сегментов (с отображением межсегментного времени).
  • Режим “Поисковая машина” - поиск событий в отображаемом сигнале по условиям заданным пользователем. Каждое найденное событие отмечается маркером.
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)
  • Автоизмерения (50 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение квадратного корня (√)
  • Режим БПФ на интервале 2М точек
  • Статистическая обработка результатов измерений
  • Цифровая растяжка (zoom), допусковый контроль (тест по маске)
  • Интерполяция Sin(x)/x, режим Х-Y
  • Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN – стандартно, I2S, MIL-1553, FlexRay, CAN FD – опция
  • Осциллограф смешанных сигналов (16 цифровых каналов) – опция
  • Генератор сигналов (функциональный + СПФ – опция); частота дискретизации 125 Мвыб/с, диапазон до 50 МГц (синус), разрешение 1 мкГц. 45 встроенных форм сигнала. Разрядность ЦАП 14 бит, длина памяти для произвольной формы - 16000 точек. Выходной уровень до 1,5 Впик (50 Ом).
  • Программная опция для 4-х канальных моделей (АКИП-4129А) - полный набор измерений и анализа электрической мощности для повышения эффективности тестировании импульсных источников питания и схем силовых устройств.

Новая серия осциллографов АКИП-4129 является продвинутой 2000 серией осциллографов. Большинство осциллографов 2000 серий (DSOX2000A, DPO2000B) таких производителей как Keysight, Tektronix выпущены давно и уступают по всем параметрам новому осциллографу производства Siglent. Ближайшим сравнимым конкурентом является серия RTB производства Rohde&Schwarz. В сравнимой полосе пропускания 100 МГц осциллограф RTB2002 обойдется покупателю в 202066 рублей, чтобы догнать АКИП-4129 по функциональности придется докупить опций декодирования RTB-K1, RTB-K2, RTB-K3 на сумму 198254 руб и опцию сегментированной памяти RTB-K15 – 88960 руб. Такое решение получится почти в 5 раз дороже АКИП-4129, очевидно, что не всем нужны опции, но и базовое решение Rohde&Schwarz оказывается в 2 раза дороже.

Опциональная возможность расширения полосы пропускания, переключение АЦП (8/10 бит), богатый набор стандартных и опциональных возможностей делают новую серию осциллографов максимально гибкой и подходящей самому широкому спектру специалистов от инженеров по ремонту оборудования до инженеров-разработчиков РЭА, для применения научной сфере и задач НИОКР.
