Новые дифференциальные пробники для современных низковольтных приложений серии DL-HCM

16 Октября 2020

Компания Teledyne LeCroy (США) анонсировала выпуск двух новых моделей системы измерений «DL-HCM» (High accuracy Common Mode differential probes). Система представляет собой дифференциальный низковольтный пробник с полосой частот входных сигналов до 500/ 1000 МГц и высоким уровнем ослабления синфазной помехи (CMRR).

В состав серии DL-HCM дифференциальных пробников входит 2 модели DL05-HCM и DL10-HCM, и два набора дополнительных принадлежностей, предназначенных для измерения сигналов напряжением до 60 В в режиме с общей «землей» (common-mode). Новинки являются идеальными измерительными аксессуарами к цифровым осциллографам Teledyne LeCroy с целью тестирования низковольтного оборудования и устройств на базе GaN-структур: регуляторов напряжения, преобразователей, импульсных источников питания (ИИП). Рабочее напряжение дифференциальных пробников полностью перекрывает следующие номиналы перезаряжаемых батарей и шин питания постоянным напряжением (DC): 12 В/ 18 В/ 36 В/ 48 В/ 56 В с учетом требуемого уровня напряжения заряда, а также возможных выбросов или перенапряжений.

Пробники обеспечивают эффективное подавление синфазной составляющей, отличаются высокой точностью измерений и низким уровнем собственных шумов. Модели имеют соединительный интерфейс ProBus, компакты и удобны в работе.

Пробники DL-HCM поддерживают все осциллографы с прошивкой версии FW 9.3.x.x. или выше. Наименование принадлежностей и их описание приведены в таблице ниже.

DL10-HCM Комплект DL-HCM-Acc-Kit Наконечник DL-HCM-HiTemp



Наименование

Описание

DL05-HCM

Дифференциальный пробник (режим с общей «землей»), 500 МГц, до 60В. Включает стандартный набор соединительных проводов и изм. наконечников.

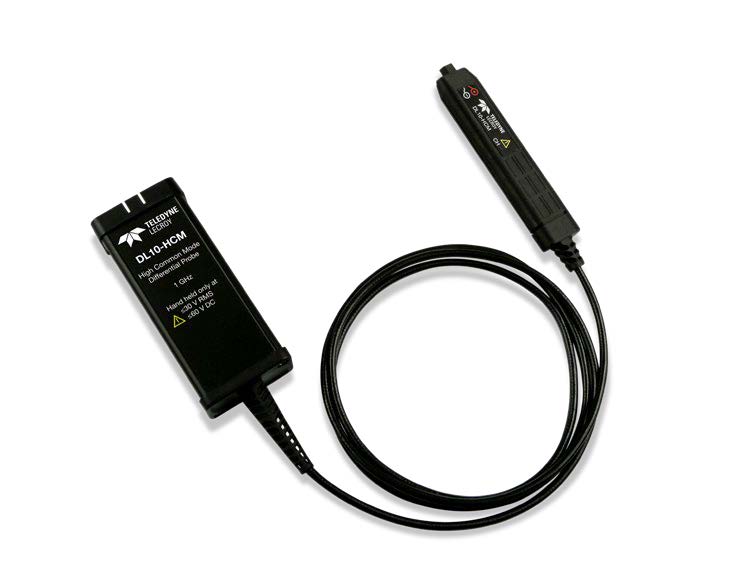

DL10-HCM

Дифференциальный пробник (режим с общей «землей»), 1 ГГц, до 60В.

Включает стандартный набор соединительных проводов и изм. наконечников.

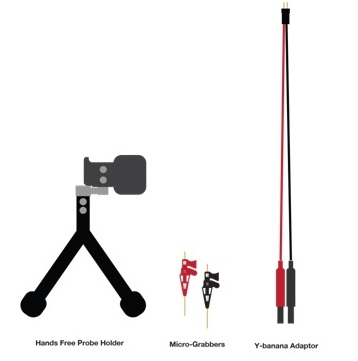

DL-HCM-Acc-Kit

Комплект аксессуаров для серии DL-HCM включает держатель дифференциального пробника (подставка), зажимы для микросхем (2 шт), Y-образный соединительный адаптер (под «банан»)

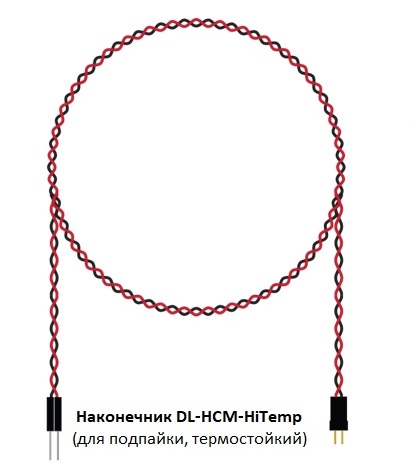

DL-HCM-HiTemp

Термостойкий соединительный провод с наконечником для подпайки, полоса пропускания 30 МГц, длина 1 метр.



Стандартный набор принадлежностей (провода и наконечники):

  • Компактный наконечник для подпайки - 2 шт.
  • Провод 5см для подпайки -1 шт.
  • Наконечник с регул. положением подпружиненных контактов -1 шт.
  • Y-образный соед. провод с PIN-контактами (5 см и 12 см) - 2 шт.
  • Минизажим типа «шприц-крючок»(кр./черн/ бел.) – 3 шт.
  • Провод заземления – 1шт.
  • Вкладной PIN-контакт («столбик в гнездо») – 6шт.
  • Прямой  PIN-наконечник – 2шт.

Основные сферы применения:

  • Электродвигатели и блоки отбора мощности с напряжением 48В
  • Мощные DC-DC преобразователи
  • Сети электропитания и распределения на базе GaN-структур
  • Встроенные импульсные источники питания (топология SMPS)
  • Беспроводные системы зарядки
  • Измерения систем эл/мех. приводов (Gate-drive)

Ключевые преимущества:

  • Самый оптимальный пробник для преобразователей 48 В
  • Широкая полоса пропускания- до 500 МГц/ 1 ГГц
  • Динамический диапазон 80 В
  • До 60 В в режиме с общей «землей» (common mode)

Высокая точность

  • Погрешность ±0,5% (по пост.)
  • Прецизионная компенсация начального смещения
  • Неравномерность АЧХ (0,1 dB)
  • Минимальные шумы и высокий КОСС (CMRR).

Разнообразие опциональных принадлежностей

  • Съемный наконечник с контактами для подпайки (solder-in)
  • Сменный наконечник-пробник (Browser)
  • Pin-контакт и Pin-площадка
  • Гибкие мини- и микрозажимы типа «шприц» (grabbers)
  • Коннекторы для подключения
  • Наконечник для подпайки термостойкий (High temp solder-in)
  • Y-образный соединительный адаптер (коннектор типа «банан» 4мм)
