Новые дифференциальные пробники с полосой пропускания до 30 ГГц

18 Февраля 2020

Анонсированный компанией TD LeCroy (США) в октябре 2019 года модельный ряд дифференциальных ВЧ пробников DH-серии с полосами пропускания 13, 16, 20 и 25 ГГц теперь дополнен тремя новыми моделями с полосами пропускания 8 ГГц, 30 ГГц.

Диапазон 8 ГГц (2 модели)

DH08-PB2 является новой моделью дифференциального пробника с интерфейсом ProBus2 и полосой пропускания 8 ГГц для непосредственного подключения к осциллографам WavePro HDR.

DH08-PL пробник также с полосой пропускания 8 ГГц, который предназначен для прямого (без использования адаптеров) подключения к моделям осциллографов серий WaveMaster 8Zi-B-R, SDA 8Zi-B-R и другим осциллографам, имеющим аппаратные входы ProLink. Данные модели отличаются только типом исполнения интерфейса, по спецификациям (составу) пробники идентичны и имеют одинаковую цену. Новинки совместимы со всеми аксессуарами и наконечниками для пробников DH-серии, поддерживая при их использовании измерительные приложения до 8 ГГц.

Диапазон 30 ГГц

DH30-2.92MM представляет собой пробник с рабочим диапазоном до 30 ГГц и интерфейсом с 2,92-мм (К-тип) для непосредственного подключения к осциллографам LabMaster 10Zi-R. Полная полоса пропускания 30 ГГц достигается с помощью подсоединяемых кабельных СВЧ наконечников DH-SI и DH-SI-HS в виде гибкой линии передачи с контактами для подпайки. Также, как и другие пробники DH-серии, новые модели обеспечивают подключение с исключительно низкой нагрузочной способностью (200 кОм/ вход DC), имеют низкий уровень шумов, совместимы с широким перечнем опциональных принадлежностей и наконечников для гибкости применения в измерительных приложениях.

Все новые пробники выполнены в едином стиле: имеют компактный, плоский дизайн тела пробника, что обеспечивает удобство его размещения в ограниченных пространствах. Новые пробники уже доступны к заказу и приобретению. Подробная информация о продуктах представлена в таблице 1.

Перечень комплектующих и состав моделей



Наименование \ модель пробника DH08-PB2
(8 ГГц)
DHxx-PL
(13, 16, 20, 25 ГГц)
DHxx-2.92MM
(30 ГГц)
Модуль усилителя ProBus2 Amplifier 1
Модуль усилителя ProLink Amplifier   1(полоса в зависимости от модели)
Модуль усилителя 2.92 mm Amplifier     1
Стандартные принадлежности
Провод заземления 1 1 1
Микрозажим-клипса заземления 1 1 1
Держатель пробника «свободные руки» 1 1 1
Устройство для калибровки/ PCF200 Deskew 1 1 1
Тканевый кейс-сумка для хранения (включает в себя укладочный
пластиковый контейнер и пеналы для аксессуаров)
1 1 1
Инструкция пользователя 1 1 1
Краткое описание по аксессуарам 1 1 1
Заводской сертификат калибровки 1 1 1
Адаптер подключения LPA-PB2 (ProBus х ProLink ) 1
Адаптер подключения L2.92A-Plink (2.92 mm х ProLink)   1
Адаптер подключения LPA-2.92MM (ProLink х 2.92 mm)     1
Кабельный наконечник с контактами для подпайки DH-SI / DH-SI-HS включает в состав: 1 1 1
Сменные гасящие резисторы 8 8 8
Высокотемпературный кабель наконечник-щупDH-HITEMP включает в состав: 1 1 1
Сменные гасящие резисторы 8 8 8
Адаптер быстрого подключения DH-QL (QuickLink)без наконечников 1 1 1
Адаптер быстрого подключения DH-QL-3SI(комплект QuickLink – с 3-я наконечниками): 1 1 1
Наконечники QL-SI Tips 3 3 3

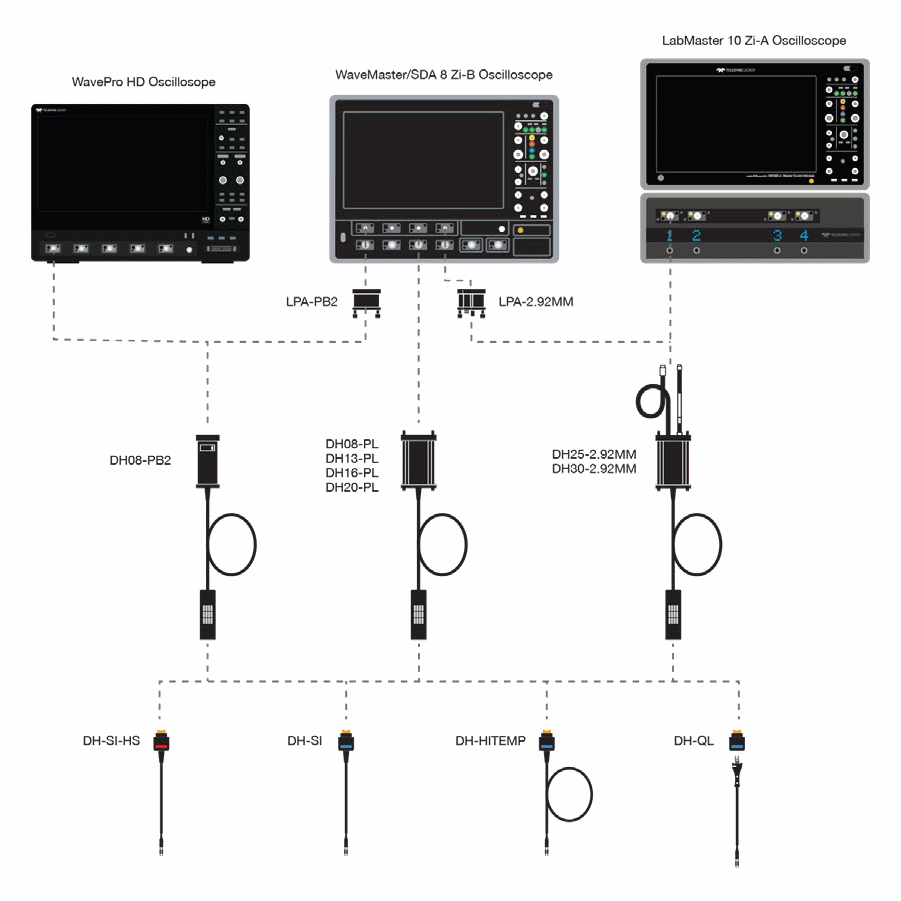

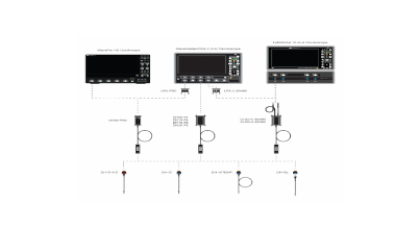

Структура сопряжения при формировании конфигурации измерений
