Программное обеспечение MAUI Studio - "Осциллограф на удаленке"

14 Мая 2021

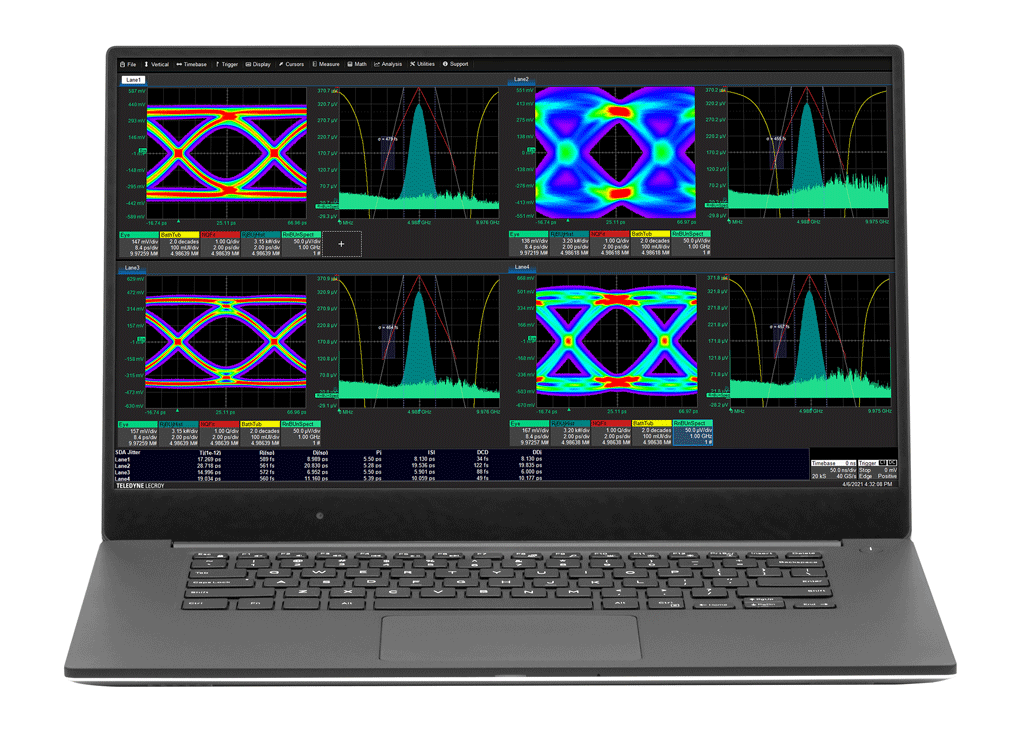

Компания Teledyne LeCroy (США) анонсировала новый удобный программный пакет для применения со своими цифровыми осциллографами. Потенциальным клиентам предлагается раскрыть полностью все измерительные возможности осциллографа Teledyne LeCroy при нахождении в любом месте, используя персональный компьютер (ПК) с программой MAUI Studio. Установив пакет, можно работать удаленно со своим осциллографом, удобно сотрудничать и взаимодействовать с коллегами по любой измерительной задаче или при отладке устройства. В настоящее время доступен к заказу клиентами опциональный программный пользовательский пакет в двух вариантах - MAUI Studio (бесплатно) и MAUI Studio Pro (2038 USD).

Используя ресурсы и функциональность MAUI Studio доступно поделиться со своими коллегами в сети файлами LabNotebook, сохраненными из цифрового осциллографа (отсчеты, графики и другие данные).

Возможности  MAUI Studio:

  • Измерение параметров захваченных сигналов
  • Импортирование формы сигналов в нескольких форматах
  • Запись/ вызов осциллограмм, профилей настроек /setups, функции LabNotebook
  • Эмуляция базовых типов сигналов с возможностью генерации сигналов произвольной формы.

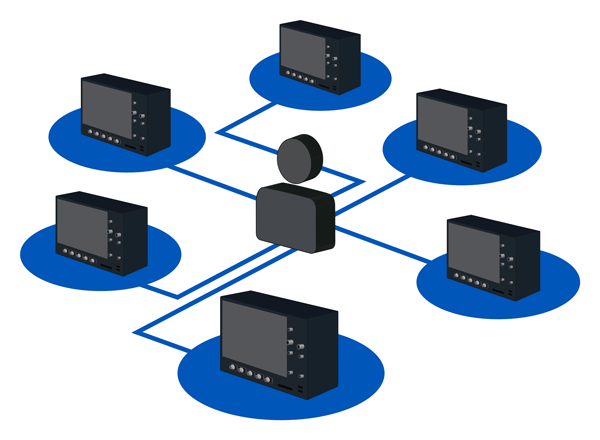

Расширенный программный пакет MAUI Studio Pro обеспечивает повышение производительности и возможность взаимодействия нескольких инженеров-разработчиков, позволяя коллективу проекта удаленно подключаться к нескольким осциллографам Teledyne LeCroy в сети. Такие ресурсы удаленного доступа позволяют использовать эффект репликации, как удобного инструментария копирования данных из одного прибора на ПК конкретного пользователя или на компьютеры других участников, и наоборот.

Опциональный пакет обеспечивает формирование рабочего измерительного пространства в виде сети из нескольких осциллографов TD LeCroy.

По сравнению с ресурсами бесплатной версии MAUI Studio расширенный пакет MAUI Studio Pro дополнительно обеспечивает установку и перенос из осциллографа опциональных пакетов программного обеспечения (ПО), возможность удаленного управления прибором, а также продвинутые функции эмуляции и моделирования сигналов произвольной формы (см. табл.1).

Возможности MAUI Studio Pro:

  • Удаленное управление осциллографом Teledyne LeCroy
  • Импортирование программных опций из осциллографа Teledyne LeCroy
  • Эмуляция сложных сигналов с добавлением заданного джиттера и шума
  • Развернутые инструменты измерений и функций математики
  • Возможность пробного тестирования (активация MAUI Studio Pro на 30 дней - бесплатно)

Пакет MAUI Studio Pro доступен к установке и применению в осциллографах с пользовательским интерфейсом MAUI и прошивкой версии FW 9.5.1.2. или выше, которая будет размещена на веб-сайте Teledyne LeCroy в ближайшее время. Оба пакета - MAUI Studio и MAUI Studio Pro можно получить загрузкой файла после регистрации по адресу teledynelecroy.com/mauistudio.

Бесплатная версия MAUI Studio доступна и требует от пользователя ежегодной регистрации.

  MAUI Studio MAUI Studio Pro
Число функций математики (Math) 2 12
Число измеряемых параметров 8 12
Количество тестов «Годен / Негоден» (Pass/ Fail) 1 12
Число настраиваемых экранов  (№ ofGrid) 10 20
Форма сигнала «Запись / Вызов» (Save/ Recall)
Импортирование осциллограмм (Waveform Import)
Эмуляция основных форм (SineSquareTriangle и др.)
Эмуляция сложных сигналов  (с заданным  Jitter и Noise)
Удаленное управление (Remote Control)
Перенос опций с удаленного осциллографа (CopyOptions)
Настройки «Запись/Вызов» (Setup Save/ Recall)
LabNotebook функция «Запись/ Вызов» (LN-Save/ Recall)
LabNotebook функция «Вызов - Модель/Опция»
