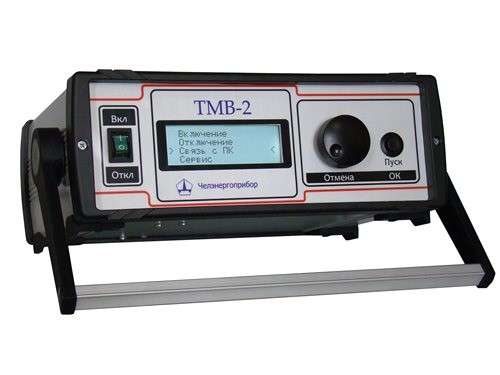

Тестер масляных выключателей ТМВ-2

  • Под заказ
  • Госреестр 43818-10
  • Межповерочный интервал 12 месяцев
  • Гарантия 1 год
  • Доставка по России
  • Производитель Челэнергоприбор
  • Поверка включена в стоимость

Назначение прибора ТМВ-2

Прибор для измерения скоростных и временных характеристик выключателей ТМВ-2 предназначен для регистрации скоростных и временных характеристик высоковольтных масляных выключателей, а также временных характеристик элегазовых и вакуумных  выключателей. Прибор регистрирует следующие параметры:

  • Время включения и отключения выключателей.
  • Степень разновременности замыкания и размыкания контактов.
  • Величины линейных перемещений подвижных контактов масляных выключателей, в том числе величины вжима контактов, т.е. расстояния между точкой соприкосновения контактов и положением контактов во включенном состоянии.
  • Скоростные характеристики масляных выключателей (зависимости скорости перемещения подвижных контактов выключателей от величины перемещения).

Прибор имеет встроенный жидкокристаллический индикатор (дисплей), на котором отображаются режимы работы и результаты измерений в численном виде.

Для управления коммутацией выключателя в приборе ТМВ-2 имеются ключи управления, позволяющие изменять состояние выключателя по команде от прибора.

Прибор ТМВ-2 имеет встроенную энергонезависимую память, позволяющую хранить результаты измерения, а также USB-порт для соединения с персональным компьютером. Результаты измерения могут быть сохранены и впоследствии переданы в ЭВМ при помощи программы приема данных.

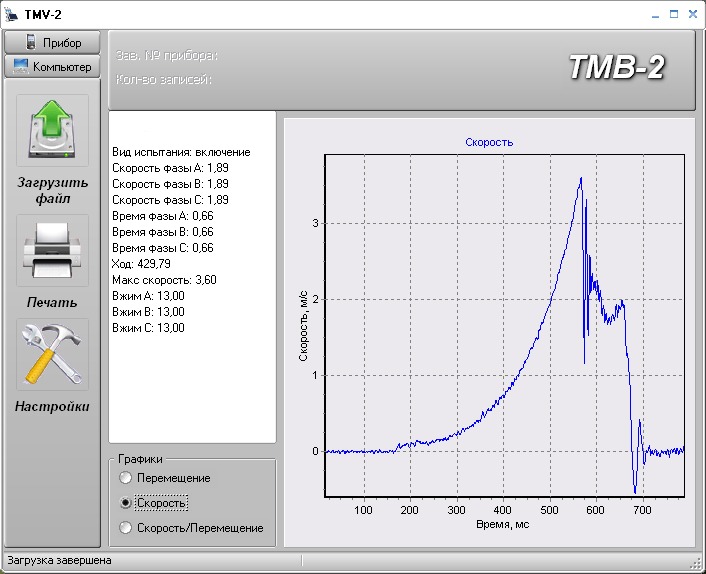

ТМВ-2 поставляется в комплекте с программным обеспечением для ПК, позволяющем сохранять, распечатывать и просматривать скоростные и временные характеристики выключателей.

Прибор предназначен для эксплуатации в следующих условиях:

Температура окружающей среды -20...+50°C.
Относительная влажность воздуха, не более 90% при 30°C.
Атмосферное давление 84...106,7 кПа.
Испытание масляных выключателейЕсть
Испытание элегазовых выключателейЕсть
Испытание вакуумных выключателейЕсть
Измерение и регистрация времении, с0 с - 2 с
Погрешность, %0.30
Количество каналов контроля3
Источник питания переменного/постоянного токаЕсть
Максимальный ток для проверки электромагнитов, А20
Измерение скорости движения0 м/с - 10 м/с
Проверка минимального напряжения срабатыванияЕсть
Управление электромагнитамиЕсть
Вес2 кг
Длина275 мм
Ширина255 мм
Высота95 мм
1. Прибор для измерения скоростных и временных характеристик масляных выключателей ТМВ-2
2. Кабель управления приводом выключателя длиной 5 м с наконечниками
3. Зажимы типа «крокодил» для подключения к главным контактам выключателя с соединительным кабелем длиной 8 м

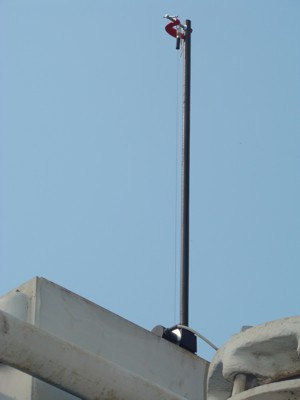

4. Датчик перемещения
5. Струбцина для крепления датчика перемещения
6. Кабель интерфейса с ЭВМ
7. Шнур сетевого питания
8. Диск с программой приема данных для ЭВМ
9. Кейс для переноски
10. Руководство по эксплуатации и паспорт

Документы Тестер масляных выключателей ТМВ-2:
