ПКВ/М15 Прибор контроля и диагностики высоковольтных выключателей

  • Госреестр
  • Гарантия 2 года
  • Производитель СКБ ЭП
  • Производство: Россия

Контроль технического состояния высоковольтных выключателей до 3-х разрывов

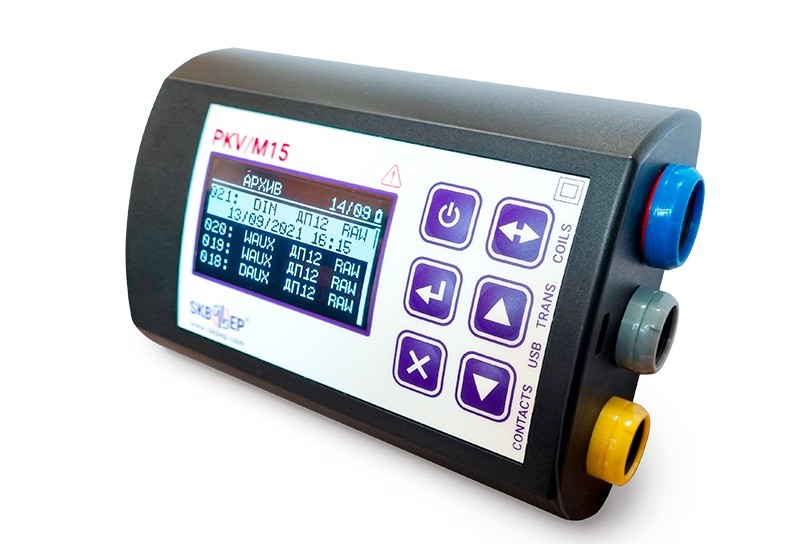

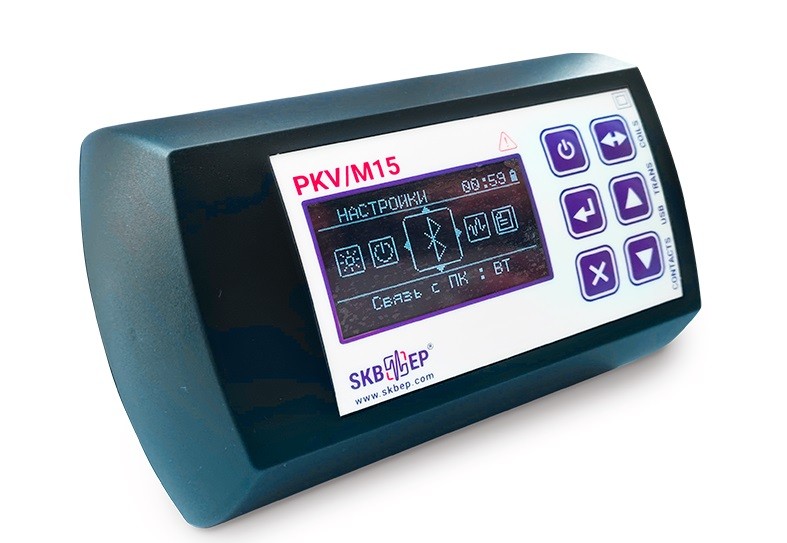

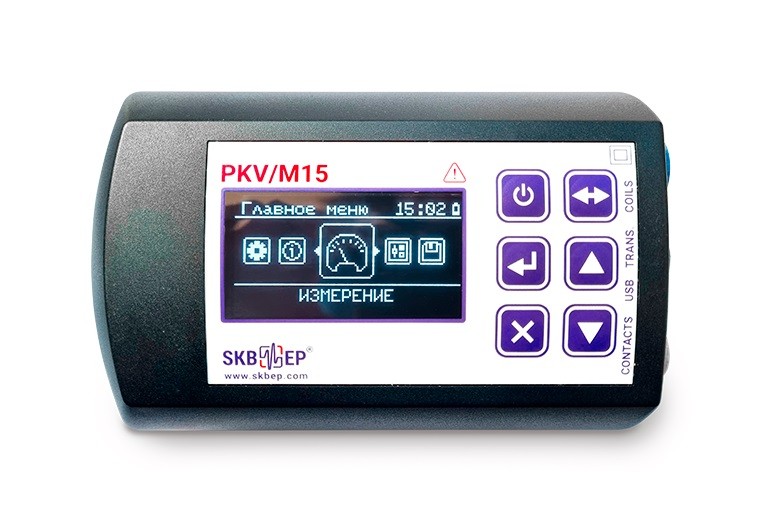

Новая разработка ПКВ/М15 – портативный прибор, который предназначен для измерения нормированных параметров времени, хода и скорости (масляных, вакуумных, элегазовых и электромагнитных) высоковольтных выключателей до 220 кВ.

ПКВ/М15 заключил в себе лучшее от своих предшественников с учетом современной быстродействующей базы в новом компактном и портативном корпусе.

В основу ПКВ/М15 по многим параметрам был "заложен" хорошо известный ПКВ/М6Н, который давно завоевал свой сегмент рынка, т.к. является одним из доступных, простых и понятных приборов, соответствующий показателям "цена = качество". В ПКВ/М15 сохранены эти показатели с учетом облегчения массогабаритный параметров (165х100х60 мм, 1 кг) и оснащением современными способами взаимодействия и передачи данных (в ПКВ/М6Н измеренные параметры печатались на термоленте). Кроме того, для осуществления полного цикла диагностических работ в ПКВ/М15 реализован встроенный коммутатор с током 20А (в ПКВ/М6Н встроенное коммутирующее устройство отсутствовало, необходима была докомплектация ПУВ-10).

Разумеется, что и область применения ПКВ/М15 широка, ведь прибор может применяться на любых электрохозяйствах, имеющих высоковольтное коммутационное оборудование.

Достаточные диапазоны измерений интервалов времени (до 10 с), скорости (до 20 м/с) и хода (до 900 мм)

Существует множество нюансов при проведении измерений на выключателях, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики.

ПКВ/М15 обеспечивает контроль параметров времени в диапазоне 0,001 ÷ 10 000 мс (10 с), что превышает охват других приборов СКБ ЭП группы ПКВ. При этом, с прибором также поставляются датчики инкрементного (дискретного) типа ДП12 и ДП21 для измерения скоростных характеристик и параметров хода, которые отличаются точностью и удобством эксплуатации.

Часто, применяемые в других приборах, датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. Например, при максимальном ходе 900 мм такая погрешность дает неопределенность значения в ±9 мм, а использование датчиков ДП12 и ДП21 обеспечивает точность равную ±1 мм и ±0,56°, соответственно.

Комплектация двумя типами датчиков позволяет учесть разные типы приводов и работы механизмов высоковольтных выключателей, что расширяет область применения ПКВ/М15.

Диагностика отечественных и зарубежных высоковольтных выключателей

Прибор адаптирован для подключения ко многим известным типам выключателей, как российского, так и зарубежного производства. В стандартном комплекте прибора идет набор приспособлений для установки датчиков, в основном, на выключатели российских производителей, а в доп. комплекте вы можете выбрать то, что может быть вам необходимо при диагностике выключателей зарубежного производства, поэтому уточняйте необходимые крепежи для своих объектов, при заказе.

Если ваш объект предусматривает наличие специфических крепежных приспособлений и/или шаблонов измерений, мы всегда готовы принять участие в их разработке, изготовлении и тестировании. Пишите или звоните нам, найдем решение!

Таблица измеренных и автоматических расчетов технических характеристик высоковольтных выключателей

Результаты диагностики объекта выводятся в виде данных с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции).

В результатах приводятся такие данные, как:

  • Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
  • Параметры времени (полное время включения выключателя, собственное время включения выключателя и время включения полюса);
  • Параметры скорости (скорость при включении, разновременность срабатывания контактов по времени и дребезг по времени).

Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется в функциональном мобильном приложении прибора. Прибор регистрирует:

  • зависимости скорости от времени и от хода;
  • зависимости токов и напряжений электромагнитов от времени и хода;
  • диаграммы процессов замыкания-размыкания контактов.

Специальные способы запуска на измерение

Одно из весомых отличий ПКВ/М15 от предшествующих моделей приборов группы ПКВ стала реализация дополнительных типов запуска для контроля высоковольтных выключателей, которые учитывают разные обстоятельства при диагностике:

  • Запуск измерения по замыканию главных контактов – универсальный способ запуска, который облегчает вашу работу и не требует дополнительных настроек (время измерения, длительность подачи сигнала, тип цикла, фронт запуска).
  • Запуск по "сухому контакту" (AUX) – один из востребованных режимов среди обслуживающего персонала выключателей производства TAVRIDA ELECTRIC, где время Включения и Отключения нормируются по замыканию сухого контакта.

При этом, были сохранены и привычные типы запуска, реализованные на обновленной компонентной базе:

  • Запуск "местный" (Внутренний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор коммутирует имеющийся оперативный ток.
  • Запуск "дистанционный" (Внешний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор ожидает появления напряжения.

Проверка в простых и сложных циклах с учетом контроля при пониженном напряжении

Прибор ПКВ/М15 оборудован силовым коммутатором для управления приводами коммутационных аппаратов как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 20А, в том числе и ресурсные испытания (есть отличия в функционале межу модификациями ПКВ/М15.1 и ПКВ/М15.2 – подробнее ниже).

Дополнительно, ПКВ/М15, как и другие приборы группы ПКВ может комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).

Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

Диапазон ПУВ-регулятора Положения РД 34.45-51.300-97
9.10. П, С. 9.10. П, С. 12.4. П, С. 13.3. П, С.
Масляные и электромагнитные выключатели Выключатели нагрузки Элегазовые выключатели Вакуумные выключатели
0,2 ÷ 0,95 Uном 0,65 ÷ 0,85 Uном 0,65 ÷ 0,85 Uном 0,65 ÷ 0,7 Uном 0,7 ÷ 0,85 Uном

Работа с результатами диагностики и передача данных на ПК

ПКВ/М15 - самостоятельный прибор для проведения диагностики и представления измеренных числовых данных на дисплее.

Передача результатов измерений реализуется на мобильное устройство (телефон, планшет) в специальное ПО по каналу Bluetooth (ПО в настоящий момент на стадии разработки) или на ПК по каналу USB (измеренные графики) с помощью специального облачного сервера.

Дополнительно, прибор может работать под управлением мобильного устройства по Bluetooth и выступать в качестве измерительного блока.

Автономность, портативность и энергонезависимая память

ПКВ/М15 встроен в эргономичный кейс, который облегчает взаимодействие с устройством, а массогабаритные показатели (вес 1 кг / габариты 165х100х60 мм) по праву позволяют называть его мобильным измерительным прибором.

Встроенный аккумулятор ПКВ/М15 обеспечивает полную автономность. Так, одного заряда прибора хватает не менее, чем на 4 часа беспрерывной работы.

Энергонезависимой памяти в 32 МБ достаточно для полноценного обследования подстанционных объектов.

Доступен в двух модификациях: ПКВ/М15.1 и ПКВ/М15.2

Прибор имеет две модификации ПКВ/М15.1 и ПКВ/М15.2, отличающиеся комплектацией измерительными датчиками и набором сложных циклов управления высоковольтными выключателями.

  ПКВ/М15.1 ПКВ/М15.2
Количество измерительных датчиков в комплекте - 2 (ДП12 и ДП21)
Контролируемые параметры времени времени, хода и скорости
Коммутируемые циклы управления "В"
"О"
"В"
"О"
"ВО"
"ОВО"
"ОВО-В"
"ОВО-ВО"




Характеристики Значение
Диапазон измерения и регистрации временных интервалов 0,001 ÷ 10 000 мс
Точность ±10-4[1 + tx] c,
где tx - измеряемый интервал времени, c
Диапазон измерения линейных перемещений 1 ÷ 900 мм
Точность ±1 мм
Диапазон измерения угловых перемещений 0,09° ÷ 360°
Точность ±0,56°
Диапазон измерения скорости движения 0,002 ÷ 20 м/с
ПКВ/M15.1: Циклы силового коммутатора О, В
ПКВ/M15.2: Циклы силового коммутатора О, В, ОВ, ОВО, ОВО-В, ОВО-ВО
Максимальный коммутируемый ток ±20 А
Связь с ПК (через облачный сервис) USB, Bluetooth
Связь с мобильным устройством Bluetooth
Дисплей LED, 128 x 64 пикселей
Питание (встроенная батарея) Литий-ионная
Время заряда аккумулятора < 3 ч
Емкость встроенного аккумулятора 3000 мА/ч
Габариты 165х100х60 мм
Масса прибора не более 1 кг
Защита от окружающей среды IP54
Диапазон температуры при работе с прибором от -20 °C до +55 °C
Гарантийный период 3 года
Межповерочный период 2 года
Межкалибровочный период 2 года
Язык интерфейса и руководства пользователя Русский



1. Прибор контроля и диагностики высоковольтных выключателей ПКВ/М15 - 1 шт.;
2. Руководство по эксплуатации - 1 экз.
