ПКВ/М7, Прибор контроля и диагностики высоковольтных выключателей c USB

  • В наличии на складе

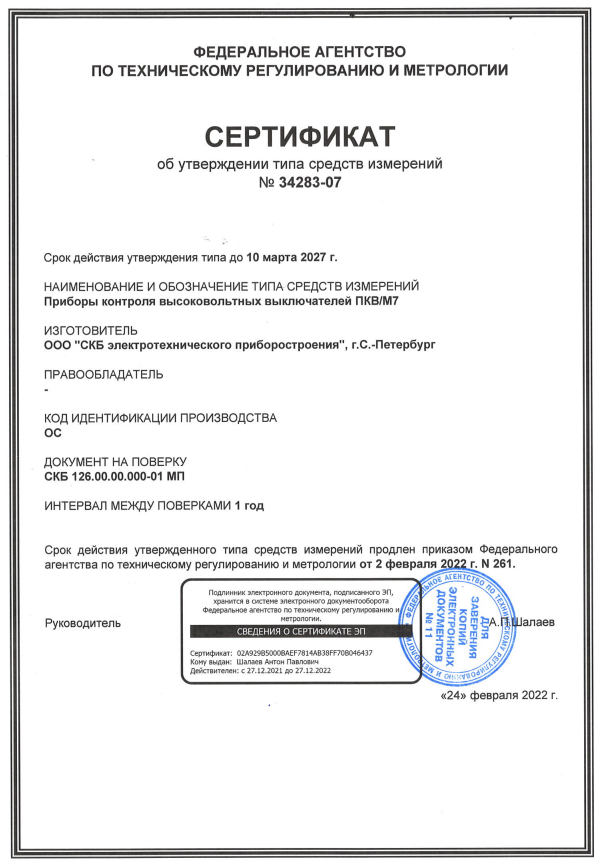

  • Госреестр 34283-07
  • Межповерочный интервал 12 месяцев
  • Гарантия 13 месяцев
  • Доставка по России
  • Производитель СКБ ЭП
  • Производство: Россия

  ПКВ/М7 цена

   Цена на прибор ПКВ/М7 предоставляется по запросу. Это условие завода-изготовителя для всех официальных дилеров.

   Пожалуйста, отправьте запрос на цену и мы ответим вам в ближайшее время!

Прибор контроля высоковольтных выключателей ПКВ/М7

Устройство ПКВ/М7 предназначено для контроля и диагностики высоковольтных выключателей всех типов отечественного и импортного производства, в частности, Areva, ABB, Siemens. Прибор внесён в Госреестр средств измерений РФ.

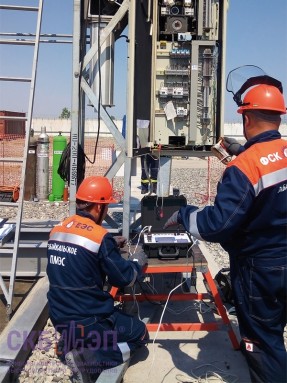

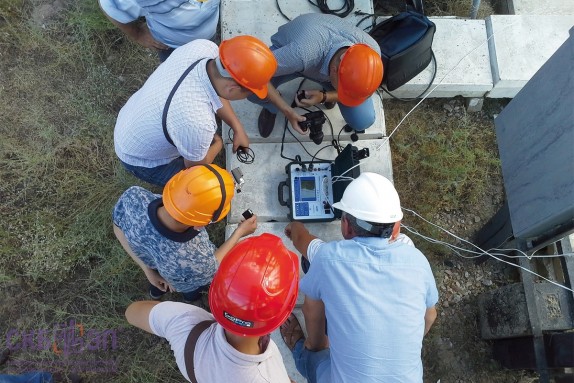

При помощи аппарата ПКВ/М7 контроль выключателей можно выполнять без предварительной их разборки. Процедура проверки одного выключателя занимает около 1 часа, удобно проводить диагностику оборудования прямо на объекте, причём даже в мороз: ПКВ/М7 рассчитан на работу при температуре от -15 до +40 ᵌC.

Устройство используют для проверки и контроля следующих параметров высоковольтных выключателей, отделителей и короткозамыкателей:

  • временных характеристик выключателей в диапазоне 0,001–5,2 с;
  • скорости (в диапазоне 0,002 – 20 м/с) и хода (0,5 – 900 мм) элегазовых, масляных, вакуумных выключателей;
  • силы тока и напряжения электромагнитов (с применением токовых клещей).

На встроенном пульте задают простые операции и сложные циклы выключателей при силе тока на электромагнитах до 14 А. Под заказ устройство дополнительно укомплектовывают ПУВ-регулятором, позволяющим проверять оборудование при низком напряжении (определять минимальное напряжение срабатывания, время включения и отключения полюсов) и силе тока 35 А.

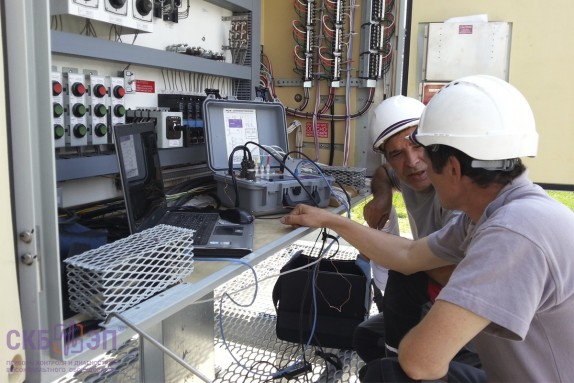

Показания устройства записываются в память. При необходимости прибор ПКВ/М7 подключают к компьютеру, чтобы скачать результаты измерений, проанализировать их, составить отчёты и диаграммы. Предусмотрена возможность управления прибором с компьютера, создания шаблонов измерений.

Устройство укомплектовано двумя цифровыми датчиками: линейных и угловых перемещений, – а также крепёжными приспособлениями, адаптированными к конструкции всех типов отечественных и зарубежных высоковольтных выключателей.

Прибор контроля высоковольтных выключателей ПКВ/М7 показывает не только уже существующие неисправности, но и позволяет определять тенденции к возникновению дефекта проверяемого оборудования. Вероятность поломки определяют благодаря графикам скорости, тока и напряжения, диаграмме процессов замыкания и размыкания контактов.

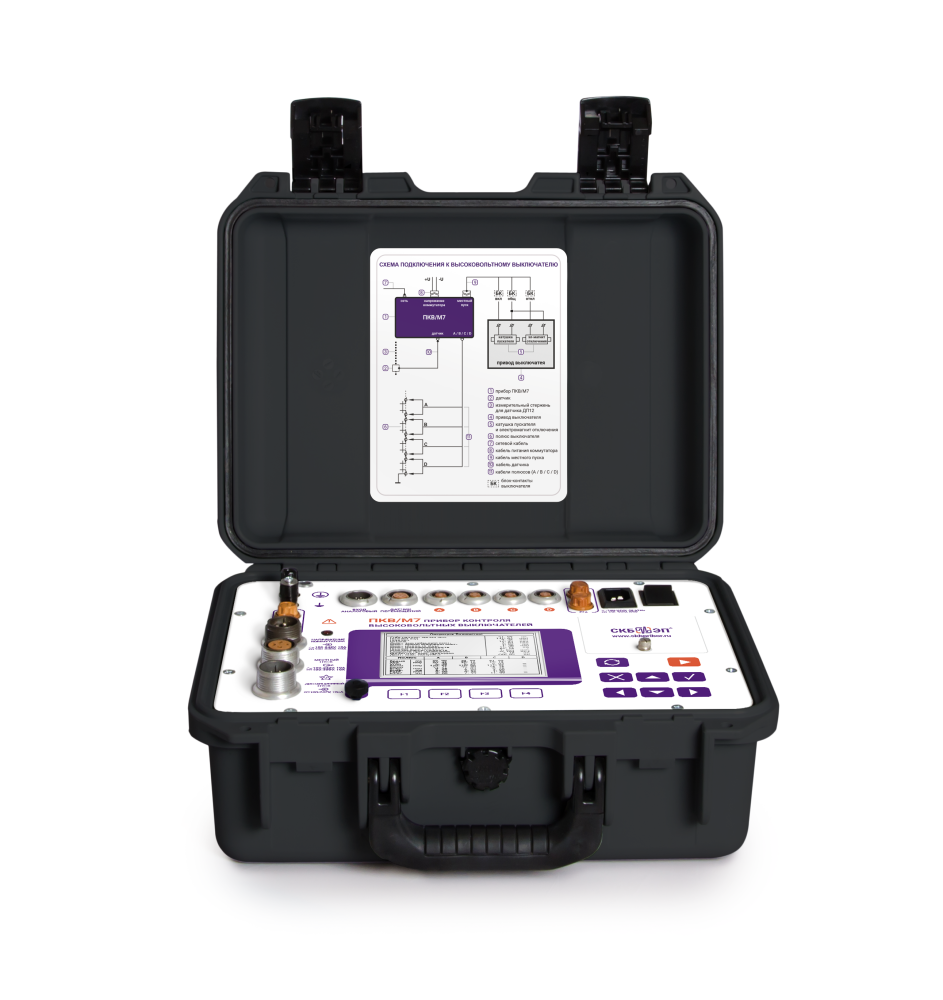

Прибор контроля выключателей ПКВ/М7 хорошо приспособлен для использования в поездках: он весит всего 7 кг, его переносят в ударопрочном кейсе.

Основные технические характеристики  прибора ПКВ/М7

Характеристики

Значение

Количество каналов контроля контактов выключателя, шт.

4

Диапазон измерения и регистрации временных интервалов, с

0,001 ÷ 5,2

Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс

±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени

Диапазон измерения линейных перемещений датчиком ДП12, мм

0,5 ÷ 900

Дискретность измерения линейных перемещений датчиком ДП12, мм

0,5

Предел допускаемой основной абсолютной погрешности измерения линейных перемещений датчиком ДП12, мм

±1

Диапазон измерения угловых перемещений датчиком ДП21, град.

0,09 ÷ 360

Дискретность измерения угловых перемещений датчиком ДП21, град.

0,09

Предел допускаемой основной абсолютной погрешности измерения угловых перемещений датчиком ДП21, мм;}

±[0,2 + 0,001*a], где a - измеряемое перемещение

Диапазон измерения скорости движения, м/с

0,002 ÷ 20

Пределы основной относительной погрешности измерений скорости датчиком ДП12 в диапазоне 0,02 ÷ 10 м/с, %

±2

Циклы силового коммутатора

"О", "В", "О-Тп-В", "В-Тзо-О", "О-Тп-В-Тзо-О"

Диапазон измерений тока по каналам включения и отключения (амплитудное значение), А

±14

Порог срабатывания токовой защиты силового коммутатора, А

15 ÷ 20

Диапазон измерения напряжения по входу "Напряжение коммутатора" (амплитудное значение), В

±350

Диапазон измерений напряжения каналом "Вход аналоговый" (амплитудное значение), В

0 ÷ 12 (униполярный режим), ±6 (биполярный режим)

Диапазоны измерения сопротивления канала "Вход аналоговый", Ом

0 ÷ 160 Ом; (выходной ток 60 мА); 0 ÷ 2500 Ом (выходной ток 4 мА)

Типы каналов передачи данных

USB Device, LAN, RS-232 и RS-485

Потребляемая мощность не превышает, Вт

60

Степень защиты прибора в рабочем положении

IP20

Степень защиты прибора в транспортном положении

IP64

Температурный диапазон эксплуатации, ºС

-15 ÷ +40

Масса измерительного блока не более, кг

7

Габаритные размеры, мм

360х290х165

Гарантия на прибор

13 месяцев с даты отгрузки

Межкалибровочный период, год

3

Межповерочный период, год

1

Испытание масляных выключателейЕсть
Испытание элегазовых выключателейЕсть
Испытание вакуумных выключателейЕсть
Измерение и регистрация времении, с0,002 с - 5,2 с
Погрешность, мс0.10
Количество каналов контроля4
Измерение угловых перемещений0,09 град - 360 град
Измерение скорости движения0,002 м/с - 20 м/с
Проверка минимального напряжения срабатыванияЕсть
Управление электромагнитамиЕсть
Вес7 кг
Длина360 мм
Ширина290 мм
Высота165 мм
1. Измерительный блок ПКВ/М7 СКБ026.00.00.000
2. Датчик линейного перемещения ДП12 СКБ012.00.00.000-02
3. Стержень измерительный с футляром СКБ012.03.00.000-02
4. Датчик углового перемещения ДП21 СКБ009.00.00.000
5. Кабель датчика СКБ010.06.00.000-01
6. Кабели полюсов. Полюс А, В, С, D СКБ010.05.00.000/-01/-02/-06
7. Кабель дистанционного пуска СКБ021.26.00.000
8. Кабель местного пуска СКБ026.16.00.000
9. Кабель входного напряжения коммутатора СКБ026.15.00.000
10. Кабель измерения сопротивления СКБ026.18.00.000
11. Комплект крепежных приспособлений для выключателей российского производства
12. Кабель сетевой СКБ018.09.00.000
13. Провод заземления СКБ010.01.00.000
14. Кабель LAN СКБ024.26.00.000
15. Наконечники под винт М5 (8 шт.) СКБ021.26.00.003
16. Предохранители ВП2Б-1В-2А (2шт.) ВП2Б-1В-10А (2шт.)
17. Сумка для комплекта крепежных изделий СКБ126.06.02.000
18. Сумка для переноса кабелей СКБ126.06.00.000

Дополнительная комплектация (по заказу):
1. Стержень измерительный в футляре СКБ012.03.00.000/-01
2. Кабель датчика СКБ010.06.00.000-02
3. Кабель измерения напряжения каналом "Вход аналоговый" СКБ026.19.00.000
4. Переходник к кабелю питания СКБ010.25.00.000/-01/-02
5. Реостатный датчик линейных перемещений ДП32.1 СКБ026.22.00.000
6. Токовые клещи СКБ026.21.00.000
7. Клеммник для ВК-10 СКБ 010.26.00.000
8. Клеммник СКБ010.27.00.000
9. Комплект крепежных приспособлений для зарубежных элегазовых выключателей
10. Насадка №61 СКБ010.00.00.039
11. Насадка №62 СКБ010.00.00.039-01
12. Насадка №63 СКБ010.00.00.039-02
13. Кабель RS-232 СКБ024.25.00.000
14. Насадка №12 СКБ009.11.00.000
15. Скоба №20 СКБ010.17.00.000
16. Кронштейн №22 СКБ010.14.00.000
17. Втулка №54 СКБ010.38.00.001
18. Ноутбук
19. Штанга-манипулятор СКБ110.41.00.000 СКБ110.41.00.000-01 СКБ110.41.00.000-02
