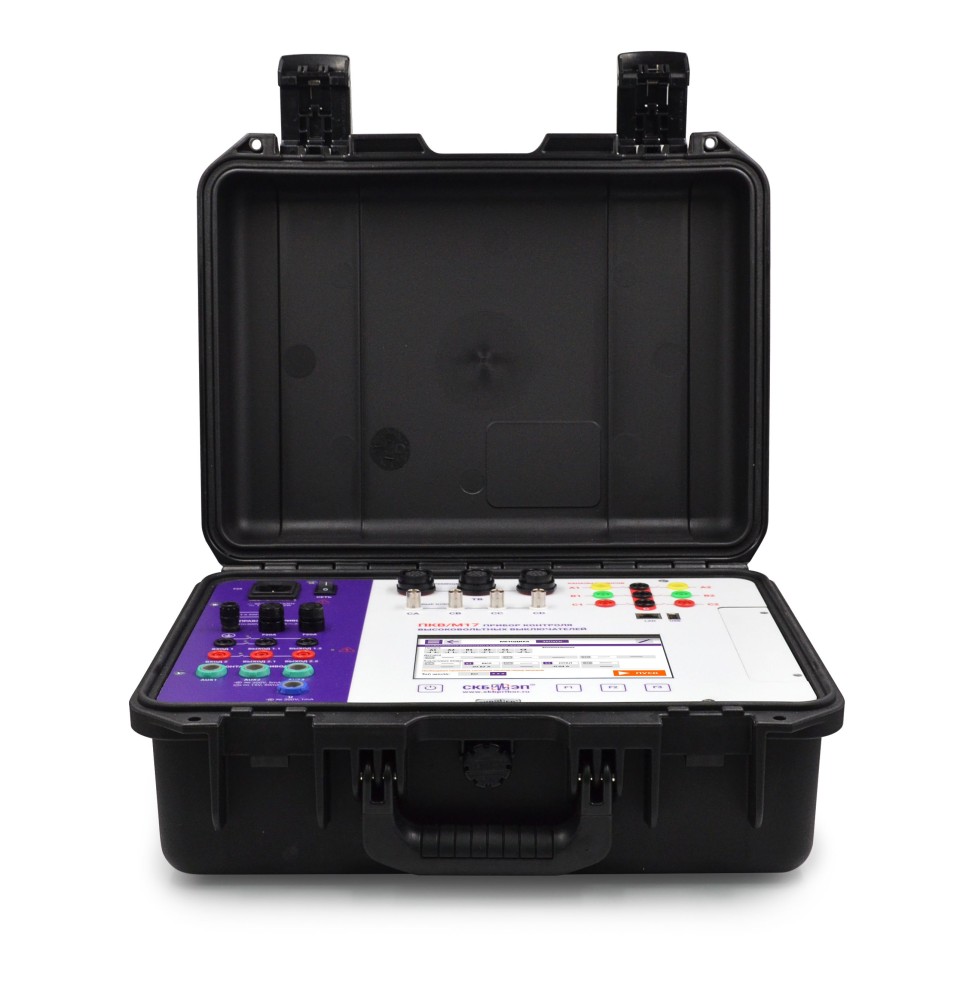

ПКВ/М17 прибор контроля и диагностики высоковольтных выключателей

Контроль технического состояния до 6-и разрывов главных контактов и предвключенных резисторов

Новая разработка. Внесение в Госреестр РФ — сентябрь 2026 г. Принимаем заявки на приобретение и бронирование!

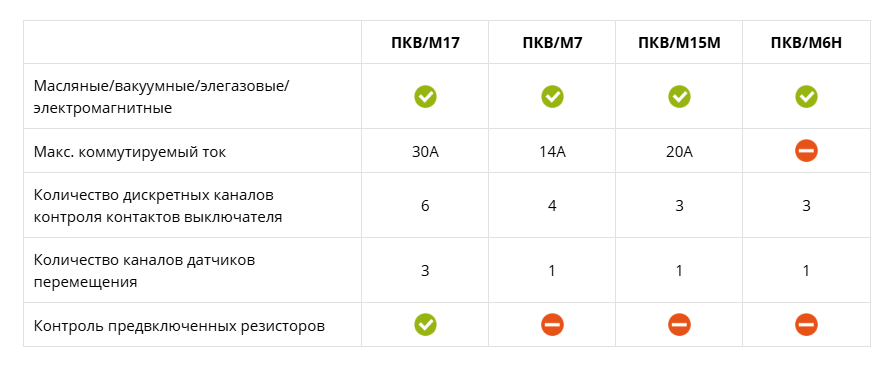

Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей от 6 до 500 кВ одновременно по 3 полюсам и до 6 разрывов на полюс, а также контроль временных характеристик отделителей и короткозамыкателей.

Одновременно могут выполняться следующие измерения и операции:

• измерение времени срабатывания главных контактов и предвключенных резисторов;
• регистрация и анализ токов катушек включения и отключения до 30А;
• измерение перемещения подвижных частей выключателя с использованием датчиков углового и линейного перемещения

Использование прибора ПКВ/М17 позволяет получать достоверные временные, электрические и кинематические характеристики коммутационных аппаратов, что обеспечивает эффективную диагностику их технического состояния.

Измерение параметров времени, скорости и хода одновременно по 3 полюсам

ПКВ/М17 позволяет измерять параметры времени до замыкания / размыкания контролируемых контактов, отделителей и короткозамыкателей — одновременно по 3 полюсам — до 2-х разрывов на полюс, либо по 1 полюсу — до 6-ти разрывов на полюс, в диапазоне от 0,01 до 200 с с шагом 0,05, 0,1 и/или 1 с.

Помимо контроля временных параметров, прибор обеспечивает измерение параметров скорости (до 20 м/с) и хода (до 900 мм) подвижных частей коммутационных аппаратов с использованием датчиков инкрементного (дискретного) и реостатного типов.

В стандартном комплекте прибора:

• Линейный датчик ДП12 — предназначен для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1–900 мм. Разрешение — 0,5 мм, точность — ±1 мм.
• Угловой датчик ДП21 — используется для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений — 0–360°, разрешение — 0,09°, точность — ±0,56°.

Дополнительно, по заказу:

• Реостатный датчик ДП32 — предназначен для измерения линейного перемещения в вакуумных выключателях с открытым изоляционным корпусом. Диапазон измерений — 0,1–20 мм, точность — ±0,2 мм.

Важно! При комплектации прибора 3-мя датчиками одного типа контроль параметров скорости и хода может выполняться одновременно по 3 полюсам выключателя.

Способы запуска измерения

В зависимости от задачи, пользователь может выбрать внутренний или один из внешних способов запуска измерения:

• По состоянию любого канала вспомогательных контактов;
• По состоянию любого канала полюсов;
• По уставке аналогового канала (канал вольтметра, каналы измерения тока, каналы токовых клещей);
• По состоянию инкрементного датчика перемещения.

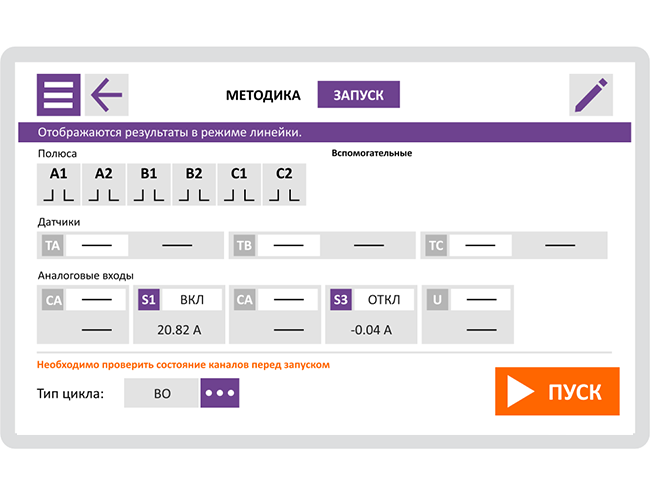

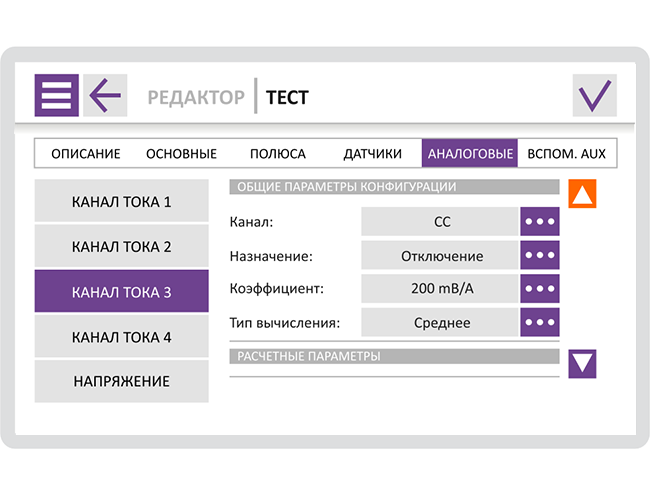

Окно настройки измерения в режиме линейка	Окно настройки измерения

Регистрация моментов переключения контактов с предвключёнными резисторами (PIR)

Прибор ПКВ/М17 обеспечивает точную регистрацию моментов переключения контактов с предвключёнными резисторами (PIR), что позволяет проводить детальный анализ работы коммутационного аппарата. Функция фиксирует временные параметры срабатывания PIR-контактов относительно основных контактов выключателя с высокой точностью.

Использование ПКВ/М17 позволяет своевременно выявлять отклонения в работе PIR-контактов, такие как несинхронность срабатывания или изменение временных характеристик. Это помогает предотвратить повреждение изоляции и продлить срок службы оборудования.

Благодаря данной функции повышается точность диагностики и надёжность контроля, что даёт возможность оптимизировать техническое обслуживание и снизить вероятность аварийных ситуаций.

Адаптивность под отечественные и зарубежные высоковольтные выключатели

ПКВ/М17 может быть укомплектован крепёжными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (ABB, AREVA, ALSTOM, SIEMENS и др.).

Для заказа доступны два варианта:

• Стандартный комплект — подходит для большинства выключателей российского и советского производства. Базовое решение.
• Дополнительный комплект — разработан для установки датчиков на высоковольтные выключатели, преимущественно зарубежного производства. Универсальное решение. Предусмотрена возможность приобретения крепёжных приспособлений поштучно.

В случаях, когда конструкция объекта требует применения нестандартных крепёжных элементов или специализированных измерительных шаблонов, компания-производитель оказывает содействие в их:

• проектировании;
• изготовлении;
• последующих испытаниях.

Это позволяет обеспечить корректное подключение прибора и проведение измерений даже для оборудования с нестандартной конструкцией.

Отображение и анализ результатов измерений

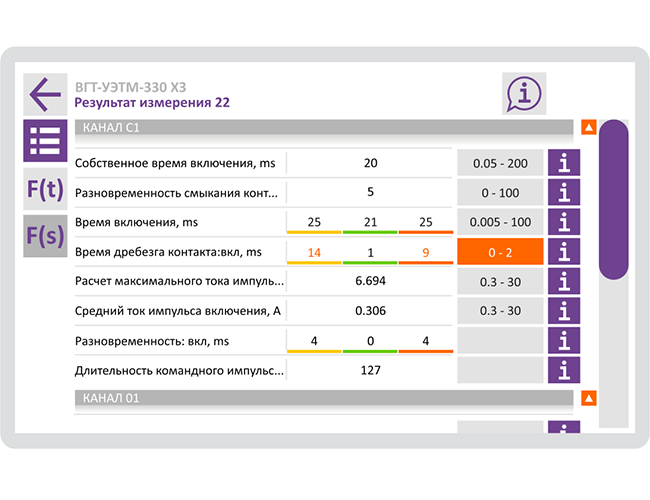

Результаты диагностики объекта выводятся в виде данных с измеренными и вычисленными параметрами для каждой операции цикла. При обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции.

В результатах приводятся такие данные, как:

• параметры хода: полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок;
• параметры времени: полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени;
• параметры скорости: скорость при коммутации, расчет скорости на разных участках.

С помощью специальных шаблонов Пользователь может задавать паспортные значения измеряемого объекта. Если измеренное значение отличается от паспортного - прибор его выделит.

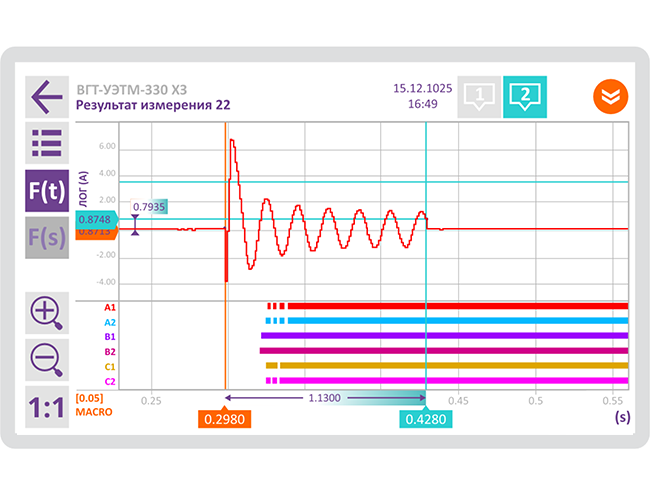

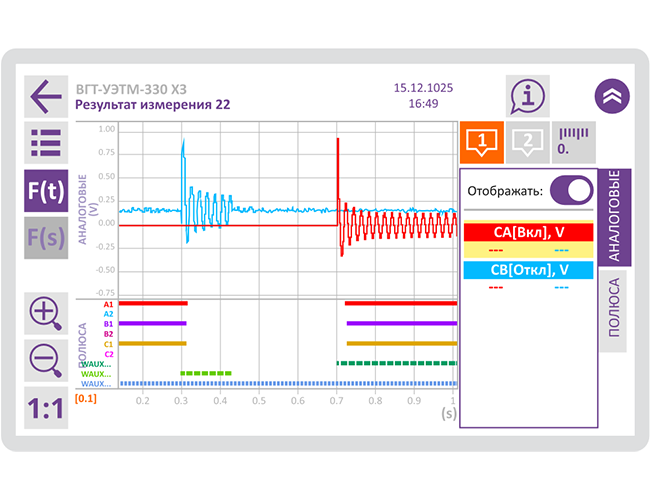

Дополнительную информацию о состоянии выключателя можно получить при анализе регистрируемых графиков, работа с которыми осуществляется с использованием курсоров и масштабирования.

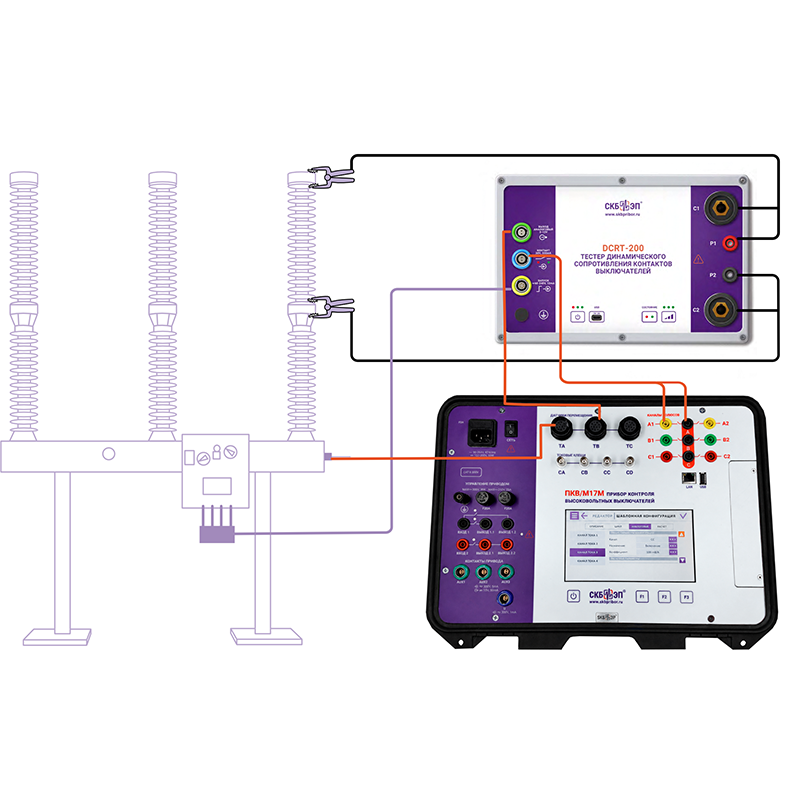

Измерение динамического сопротивления в комплексе с DCRT-200

Прибор ПКВ/М17 предназначен для диагностики высоковольтных выключателей и позволяет контролировать временные, скоростные и ходовые характеристики, выявляя отклонения в работе механизма.

Для расширения диагностических возможностей может применяться тестер DCRT-200, который дополняет ПКВ/М17 функцией измерения динамического сопротивления контактов. Это позволяет дополнительно выявлять дефекты контактной системы, такие как износ, подгорание и ухудшение электрического контакта.

Обработка и передача данных

ПКВ/М17 - самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования, все настройки, расчеты и графики отображаются на дисплее.

Дополнительно, прибор может работать под управлением ПК в качестве измерительного блока или носителя информации, которую можно скопировать напрямую в ПК или на USB Flash. ПО находится на стадии финальной разработки.

Эксплуатация в любых погодных условиях

Если Вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М17 гарантированно работает при температуре от -20 до +50 °С.
