Динамическое измерение сопротивления контактов выключателя (DCRM)

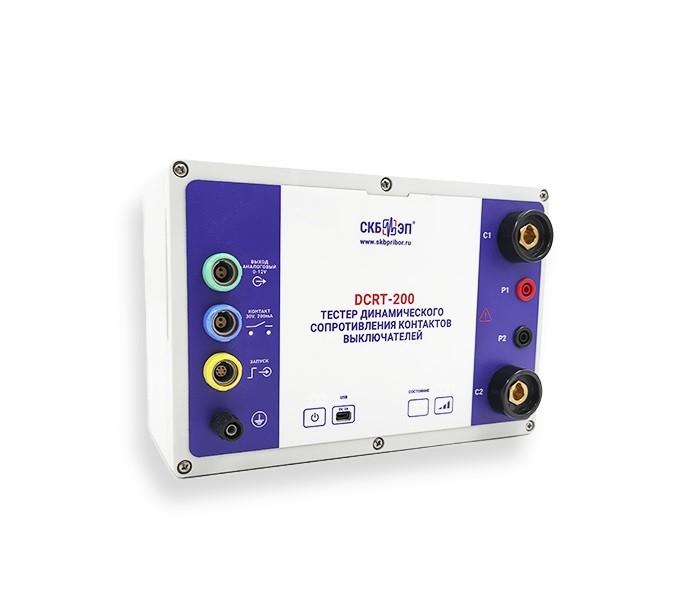

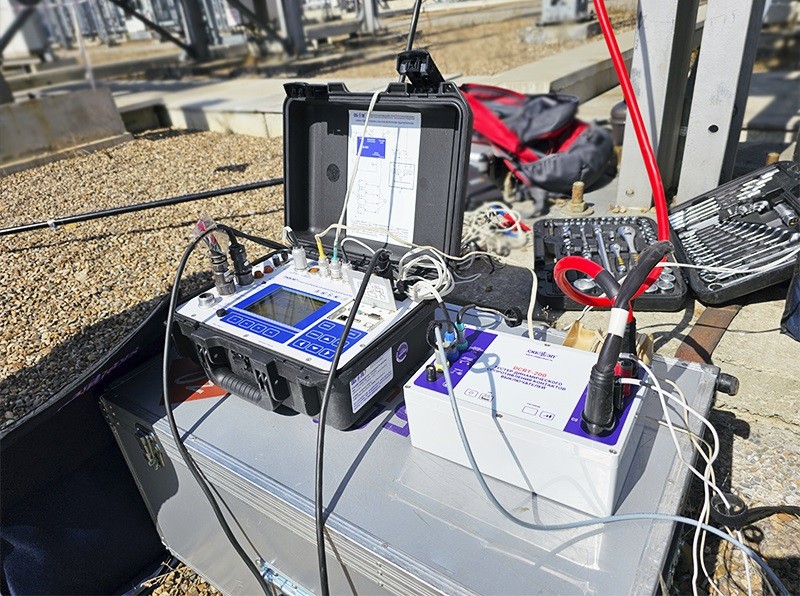

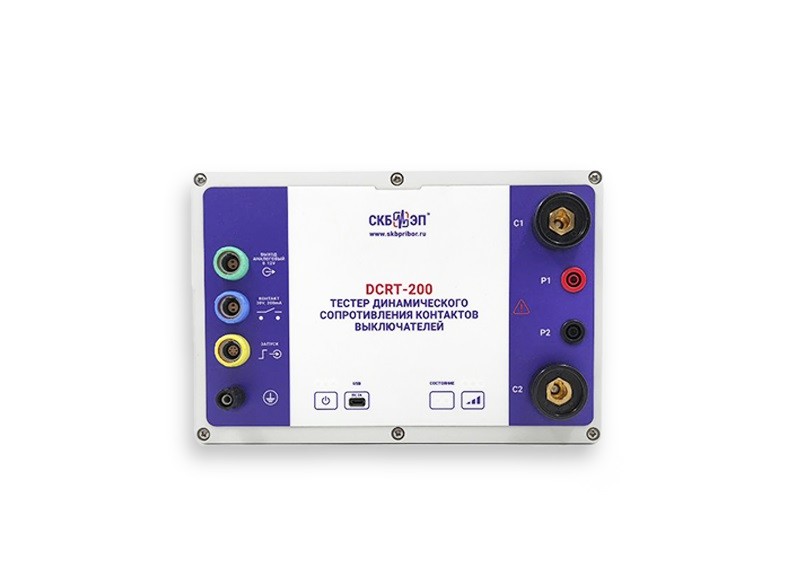

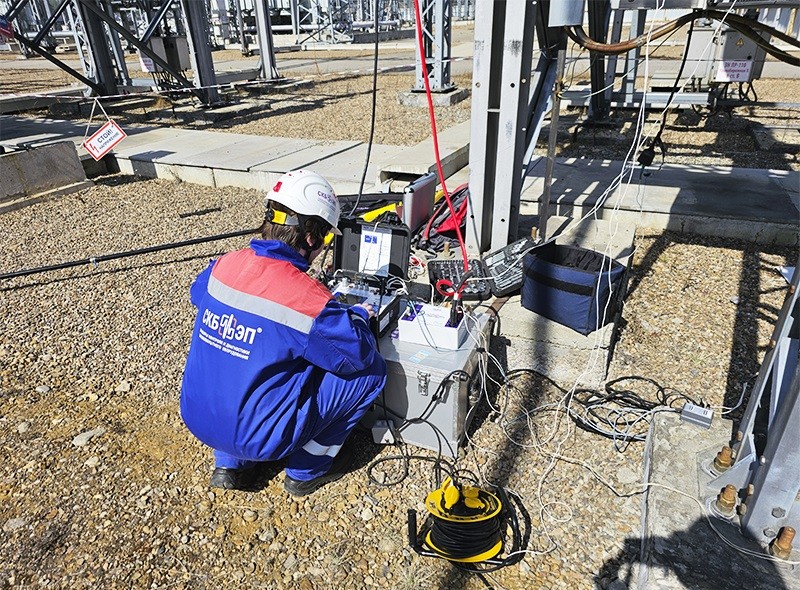

Новая разработка DCRT-200 – тестер динамического сопротивления контактов выключателей, который предназначен для диагностики дугогасительных камер элегазовых (SF6) выключателей методом DCRM (dynamic contact resistance measurement). Прибор DCRT используется как дополнительное оборудование для расширения функционала приборов ПКВ/М7 и ПКВ/У3.0 при диагностике высоковольтных выключателей.
DCRT-200 позволяет произвести оценку:
- остаточной длины тугоплавкой головки дугогасительного контакта;
- состояния поверхности (эрозию) подвижного и неподвижного контакта дугогасительной камеры.
DCRM - безразмерный метод диагностики
Работа с DCRT-200 не предполагает разбор дугогасительной камеры.
Измерение динамического сопротивления контактов (DCRM) выключателя позволяет оценивать состояние дугогасительных контактов без демонтажа выключателя, не производя разбор дугогасительного устройства. Этот метод эффективно оценивает состояние главных и дугогасительных контактов силового выключателя, измеряя изменения сопротивления контакта во время его работы. Сопротивление контакта измеряется динамически во время операций размыкания или замыкания.
Использование DCRM позволяет сократить время и расходы на диагностику, а также избежать сложных мероприятий по обеспечению необходимыми расходными материалами, связанных с разбором дугогасительного устройства.
Необходимость регулярного контроля дугогасительных контактов
Длительная и надежная работа высоковольтных элегазовых выключателей, рассчитанных на эксплуатацию до 30 лет, во многом зависит от состояния дугогасительной камеры и дугогасительных контактов. Эти контакты являются ключевым элементом в процессе гашения дуги при операциях включения/отключения и подвержены электродуговой эрозии.
Именно поэтому руководства по эксплуатации, разработанные ведущими производителями (ABB, SIEMENS, AREVA, УЭТМ, ЗЭТО и другие), предписывают обязательный контроль их технического состояния при каждом техническом обслуживании.
Более того, согласно зарубежным источникам, рекомендуется проводить проверку методом DCRM ежегодно, так как износ дугогасительных контактов происходит даже в штатном режиме работы и при прерывании токов короткого замыкания. Причём дуга может как уменьшать их размеры, так и повреждать поверхность.
Современная проверка для предотвращения аварийных ситуаций
Сокращение длины подвижного дугогасительного контакта камеры элегазового высоковольтного выключателя может привести к критическим последствиям. При операции “отключения” размыкание подвижного и неподвижного контактов будет происходить “с компенсацией”, затягивая процесс формирования необходимого давления элегаза в камере. Это, в свою очередь, снизит скорость элегазового потока, обдувающего дугу, увеличит продолжительность её горения и, при самом неблагоприятном сценарии, вызовет взрыв.
Образование эрозии на подвижном или неподвижном контакте дугогасительной камеры элегазового высоковольтного выключателя также представляет серьезную опасность. Этот дефект может стать причиной увеличения переходного сопротивления пары подвижный-неподвижный контакт, что приведет к ускоренному износу дугогасительной камеры.
DСRT-200 охватывает широкий температурный диапазон от -20°C до +50°C, что позволяет использовать его в любом климатическом поясе. Теплоизоляция защищает все чувствительные компоненты, избегая любых повреждений из-за перегрева.
