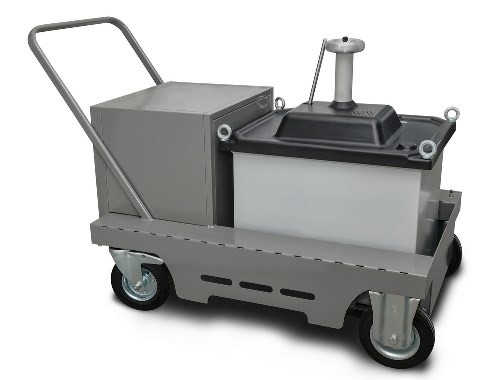

Установка для испытания СПЭ-кабелй СНЧ-60КП

  • Под заказ
  • Госреестр 53046-13
  • Межповерочный интервал 24 месяца
  • Доставка по России
  • Производитель ХарьковЭнергоПрибор
СНЧ-60КП - установка для проведения испытаний высоковольтных кабелей напряжением сверхнизкой частоты (СНЧ60 КП)

Особенности СНЧ-60КП
  • Установка СНЧ-60КП предназначена для испытаний высоковольтных кабелей и других объектов, имеющих значительную ёмкость изоляции, напряжением сверхнизкой частоты с амплитудным значением до 60 кВ или напряжением постоянного тока отрицательной полярности до минус 60 кВ.
  • Установка СНЧ-60КП является встраиваемым оборудованием и предназначена для использования в составе передвижных электротехнических лабораторий.
Назначение СНЧ-60КП – установки для проведения испытаний высоковольтных кабелей и других объектов напряжением сверхнизкой частоты

Установка предназначена для испытаний высоковольтных кабелей и других объектов, имеющих значительную ёмкость изоляции, напряжением сверхнизкой частоты с амплитудным значением до 60 кВ или напряжением постоянного тока отрицательной полярности до минус 60 кВ.
Установка является встраиваемым оборудованием и предназначена для использования в составе передвижных электротехнических лабораторий.

Условия эксплуатации установки СНЧ 60 КП
  • Температура окружающего воздуха, ˚С от минус 5 до +45
  • Относительная влажность воздуха при температуре +25˚С, %, не более 80
  • Атмосферное давление, мм рт. ст. от 630 до 800










Технические характеристики установки СНЧ-60 КП
Общие данные
Напряжение питающей сети переменного тока
220 В±10%
Частота питающей сети
50±1 Гц
Максимальный потребляемый ток
не более 7 А
Форма выходного напряжения
Косинусно-прямоугольная
Частота выходного напряжения
0,1Гц / Постоянный ток
Максимальное значение индицируемого тока
50 мА
Максимальное значение амплитуды выходного напряжения
60 кВ
Приведенная погрешность измерения высокого напряжения
±3%
Максимальная ёмкость нагрузки (в режиме 0,1 Гц)
2 мкФ
Режим работы
Непрерывный
Потребляемая мощность
не более 1,5 кВт
Масса блока управления
не более 15 кг
Масса высоковольтного блока
не более 85 кг
Габаритные размеры блока управления
380х250х300 мм
Габаритные размеры высоковольтного блока
585х790х415 мм
Средний срок службы
10 лет



Физические характеристики
Масса блока управления               не более                              15 кг
Масса высоковольтного блока                                    не более 85 кг
Габаритные размеры блока управления                 380х250х300 мм
Габаритные размеры высоковольтного блока       585х790х415 мм
1. Блок управления 1 шт.
2. Высоковольтный блок 1шт.
3. Кабель питания и измерительных сигналов 1 шт.
4. Кабель управляющих сигналов 1 шт.
5. Руководство по эксплуатации 1 шт.
