Рефлектометр портативный цифровой Рейс-105М1

  • Под заказ

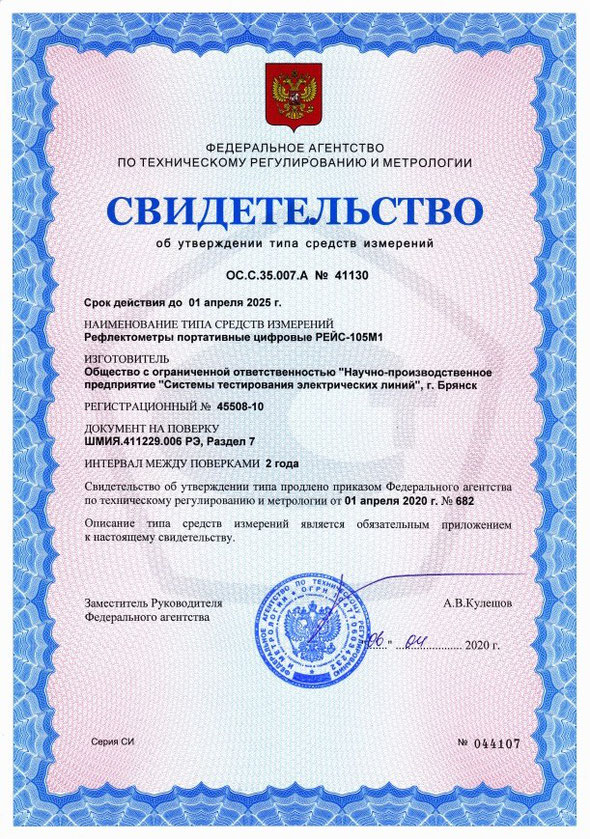

  • Госреестр 45508-10
  • Межповерочный интервал 24 месяца
  • Гарантия 1 год
  • Доставка по России
  • Производитель СТЭЛЛ

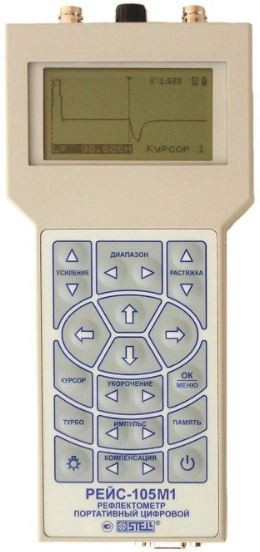

Рефлектометр портативный цифровой РЕЙС-105М1

Назначение

Портативный цифровой рефлектометр РЕЙС-105М1 заменяет прибор РЕЙС-105М, является модернизацией прибора РЕЙС-105Р и относится к новому поколению импульсных рефлектометров, разработанных фирмой СТЭЛЛ для широкого применения в практике поиска повреждений и диагностики силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов. Заменяет многие импульсные рефлектометры, в том числе широко известные измерители неоднородностей линий Р5-10, Р5-13 и Р5-17 (это старые разработки специалистов фирмы СТЭЛЛ).

РЕЙС-105М1 - это мощный импульсный рефлектометр, предназначенный для обнаружения и определения расстояния до места повреждения в линиях. В коммунальном хозяйстве применяется при монтаже и эксплуатации труб теплотрасс с пенополиуретановой изоляцией.

Метод рефлектометрии

Прибор РЕЙС-105М1 работает по методу импульсной рефлектометрии (локационный метод).

С прибора в линию посылается короткий зондирующий импульс, который распространяется по линии со скоростью, близкой к скорости света. Встречая в линии неоднородности (муфты, ответвления, нарушения изоляции и т.п.) импульс частично отражается назад, а частично проходит дальше. Если линия оборвана или короткозамкнута, то импульс отражается полностью.

По времени задержки отраженного импульса относительно зондирующего по экрану прибора можно определить расстояние до места повреждения или неоднородности. По форме отраженного импульса можно определить вид повреждения (обрыв, короткое замыкание и т.д.).

Прибор РЕЙС-105М1 позволяет:

  • Убедиться в отсутствии обрыва или короткого замыкания в линии.
  • Обнаружить наличие в линии места повреждения или неоднородности (муфты, подключения к линии и др.).
  • Определить характер повреждения (обрыв, короткое замыкание и др.).
  • Измерить расстояние до места повреждения или неоднородности.
  • Измерить длину линии, в том числе длину кабеля на барабане или в бухте.
  • Измерить расстояние до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной.
  • Определить расстояние до места перепутывания жил в кабеле.
  • Оценить величину волнового сопротивления линии.
  • Записать и хранить измереную информацию в памяти прибора. Выполнить паспортизацию линии.
  • Передать информацию в компьютер и считать из компьютера

Области применения

  • Прокладка и эксплуатация силовых кабельных линий.
  • Прокладка и эксплуатация кабельных линий связи.
  • Монтаж и эксплуатация кабелей сигнализации, контрольных кабелей и кабелей управления.
  • Монтаж и эксплуатация радиочастотных кабелей в телевизионных системах, системах видеонаблюдения, цифровых системах передачи данных.
  • Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов.
  • Монтаж и эксплуатация кабелей для компьютерных сетей и кабельного телевидения.
  • Измерение длины кабелей при их производстве и торговле.

Подключение к ПКЕсть
Частота дискретизации, МГц24
Амплитуда зондирующего импульса4 В - 20 В
Диапазон измеряемых расстояний, м12,5 м - 25 600 м
Длительность импульса8 нс - 15 мкс
Диапазон выходных сопротивлений, Ом20 Ом - 450 Ом
Коэффициент укорочения1 - 7
Погрешность измерения, %0.20
Импульсный режим измеренийЕсть
Вес0.70 кг
Длина224 мм
Ширина106 мм
Высота40 мм
1. Прибор РЕЙС-105М1 (со встроенными аккумуляторами)
2. Блок питания - зарядки от сети 220В
3. Кабель присоединительный
4. Кабель соединительный (длина 2 метра)
5. Кабель связи с компьютером
6. Кабель для контроля частоты встроенного калибратора
7. Тройник и нагрузка 50 Ом для поверки
8. Предохранитель ВП-1-1 (0,25 А)
9. Руководство по эксплуатации
10. Программа РЕЙД-7 для компьютера - (на диске)
11. Сумка для переноски

Документы Рефлектометр портативный цифровой РЕЙС-105М1:
