- Госреестр 70198-18
- Межповерочный интервал 24 месяца
- Гарантия 1 год
- Производитель Связьприбор
- Производство: Россия
Назначение и функциональные возможности:
- Измерение расстояния до понижения изоляции кабеля;
- Определение места обрыва или перепутывания жил кабеля;
- Измерение сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей;
- Рефлектометр для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние;
- Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце;
- Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием;
- Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты;
- Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений и 1000 РФГ.
| Характеристики |
Значения |
| Диапазон измерения сопротивления изоляции |
1 кОм - 50 000 МОм |
| Диапазон электрической емкости |
0,1 - 2000 нФ |
| Диапазон измерения сопротивления шлейфа |
0 - 10 кОм |
| Испытательное напряжение |
400 В, 180 В |
| Диапазон измерения напряжения |
0 - 300 В |
| Диапазон Rп в месте повреждения изоляции |
0 - 20 Мом |
| Максимальная погрешность определения расстояния до места повреждения изоляции |
для Rп = 0 - 3 МОм
0,1%+1м |
| Максимальная погрешность измерения сопротивления шлейфа в диапазоне |
0 ÷ 3000 Ом ±0,1% + 0,1 Ом
3 кОм ÷ 10 кОм ±0,1 кОм |
| Максимальная погрешность измерения омической асимметрии |
±0,1% + 0,01 Ом |
| Максимальная погрешность измерения сопротивления изоляции |
±2% + 1 кОм |
| Максимальная погрешность измерения емкости |
±2% + 0,1нФ |
| Диапазоны измеряемых рефлектометром расстояний при коэффициенте укорочения 1,5 |
32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720 м |
| Максимальная погрешность определения расстояния |
1% (с растяжкой точность выше) |
| Перекрываемое затухание |
Не менее 80 дБ |
| Амплитуда зондирующего импульса |
Не менее 10 В |
| Длительность зондирующего импульса |
10÷30000 нс |
| Выходное сопротивление |
27÷400 Ом |
| Диапазон установки коэффициента укорочения |
1÷7 |
| Питание прибора от встроенного аккумулятора |
4 АА NiMh |
| Потребляемая мощность не более |
3 Вт |
| Габариты |
130х170х85 мм |
| Вес |
1,3 кг |

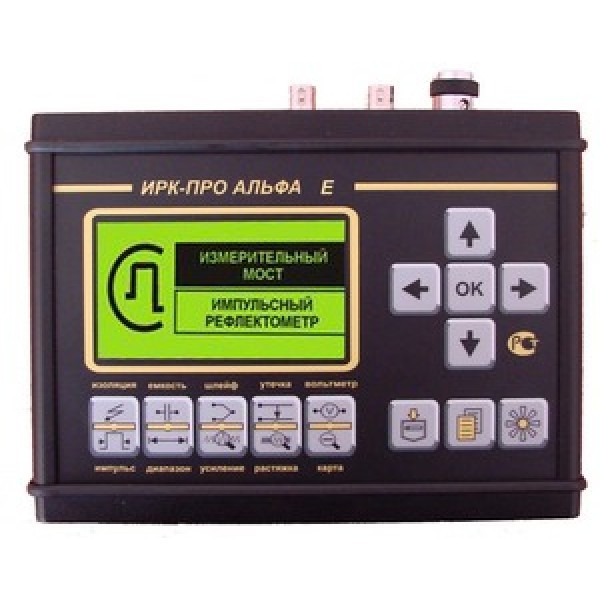

1. Прибор кабельный ИРК-ПРО АЛЬФА Е – 1 шт.;
2. Сумка для переноски – 1 шт.;
3. Аккумулятор Li-Ion 7,2 В; 4,4 А-Ч – 1 шт.;
4. Блок питания от сети (адаптер) SYS1308-2412-W2E выход 12В; 2,0 А – 1 шт.;
5. Руководство по эксплуатации – 1 экз.;
6. Методика поверки МП 0876-0032-2017 – 1 экз.
Документы ИРК-ПРО Альфа-Е:
