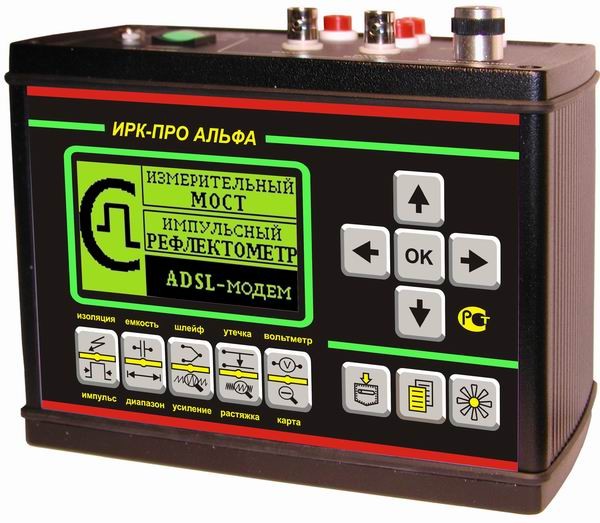

ИРК-ПРО Альфа

Код: 027635

Описание в PDF

Бренд: Связьприбор
Страна бренда: Россия
Госреестр 70198-18
Межповерочный интервал 24 месяца
Гарантия 1 год

Кабельный прибор ИРК-ПРО предназначен для:

определения расстояния до участка с пониженным сопротивлением изоляции кабеля;
обрыва или места перепутывания жил кабеля;
измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи.
Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце.
Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.
Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты.
Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений и 1000 РФГ.

Прибор оснащен импульсным рефлектометром, предназначенным для определения расстояния до места изменения волнового сопротивления всех типов кабелей и может использоваться для измерения расстояния до места повреждения кабеля; определения характера повреждений; измерения расстояния между неоднородностями волнового сопротивления (кабельными муфтами); определения длины кабеля; измерения коэффициента укорочения и волнового сопротивления; оценки взаимного влияния линий связи.

диапазон измерения сопротивления изоляции	1 кОм - 50000 МОм
диапазон электрической емкости	0,1 - 2000 нФ
диапазон измерения сопротивления шлейфа	0 - 10 кОм
испытательное напряжение	400 В, 180 В
диапазон Rп в месте повреждения изоляции	0 - 20 МОм
диапазон измерения напряжения	0 - 300 В
максимальная погрешность определения расстояния до места повреждения изоляции	для Rп = 0 - 3 МОм 0,1%+1м
максимальная погрешность измерения сопротивления шлейфа в диапазоне	0 ÷ 3000 Ом ± 0,1%+0,1 Ом 3 кОм ÷ 10 кОм ±0,1 кОм
максимальная погрешность измерения омической асимметрии	± 0,1%+0,1 Ом
диапазон измерения омической асимметрии	от 0,1 Ом
максимальная погрешность измерения сопротивления изоляции	± 2%+1 кОм
максимальная погрешность измерения емкости	±2%+0,1нФ
питание прибора от встроенного аккумулятора	4 АА NiMh
потребляемая мощность не более	3 Вт
габариты	130х170х85
вес	1,3 кг

1. Прибор ИРК-ПРО Альфа - 1 шт.;
2. Сумка для переноски - 1 шт.;
3. Набор проводов -1 шт.;
4. Сетевой адаптер - 1 шт.;
5. Аккумулятор (в приборе) - 1 шт.;
6. Руководство по эксплуатации - 1 шт.
