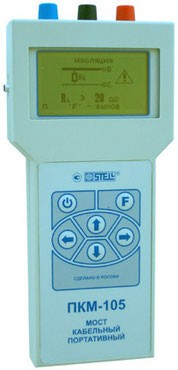

Мост кабельный портативный ПКМ-105

Назначение

Мост портативный кабельный ПКМ-105 предназначен для измерения параметров кабельных линий и определения мест повреждения телекоммуникационных кабелей методами постоянного и переменного тока.

Микропроцессорный прибор ПКМ-105 реализует мостовые методы измерения сопротивления шлейфа, оммической асимметрии, емкости кабеля, сопротивления изоляции и расстояния до обрыва или места понижения изоляции кабельной линии.

ПКМ-105 заменит приборы ПКП-5 (Украина), ИРК-ПРО (Россия), BARTEC-10T, BARTEC-5T (Германия) и ряд других аналогичных приборов.

Области применения

  • Прокладка кабельных линий
  • Поиск мест повреждений в кабельных линиях мостовым методом
  • Паспортизация кабельных линий всех типов
  • Эксплуатация кабельных линий сельских, городских и междугородних телефонных станций
  • Эксплуатация кабельных линий связи во всех отраслях народного хозяйства
  • Кабельное телевидение и компьютерные сети
  • Эксплуатация линий связи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов
  • Производство и торговля кабелями

Возможности

Прибор ПКМ-105 позволяет:

  • измерить сопротивления шлейфа
  • измерить оммическую асимметрию
  • измерить емкость линии
  • измерить сопротивление изоляции
  • определить расстояние до места повреждения (понижения изоляции)
  • определить расстояние до места обрыва
  • сохранить измеренные параметры кабельных линий во встроенном запоминающем устройстве и на компьютере
  • сравнить параметры кабельной линии с ранее измеренными.

Технические характеристики

Измеряемый параметр
Диапазон измерения
Погрешность измерения
Сопротивление шлейфа
0,1 Ом ...10 кОм
0,1 Ом ... 2 кОм
2 к Ом ... 10 кОм
0,1% ± 0,1 Ом
0,5%
Оммическая асимметрия
0,1 Ом ... 100 Ом,
при сопротивлении шлейфа не более 2 кОм
0.2 % ± 0,1 Ом
Емкость линии
1 нФ ... 3 мкФ
5% ± 1 нФ
(Измерение производится от встроенного источника тока синусоидальной формы)
Сопротивление изоляции
10 кОм ... 20 ГОм
10 кОм ... 10 ГОм
10 ГОм ... 20 ГОм
10% ± 1 кОм
не нормируется
Расстояние до места повреждения (понижения изоляции, утечки)
Зависит от погонного сопротивления кабеля, температуры и др.
0 ... 50 км (при погонном сопротивлении 50 Ом/км)
При сопротивлении шлейфа до 2 кОм и сопротивлении утечки от 0 до 10 МОм 0,1% ... 1% (в зависимости от места расположения утечки в изоляции)
Отображение информации
Режимы измерения, измерительные схемы и измеренные параметры отображаются в графическом, символьном и алфавитно-цифровом виде на графическим LCD-дисплее с разрешением 128х64 точки, с подсветкой
Режимы измерения
- Непосредственное измерение
- Работа с памятью
- Передача и прием информации с компьютера
Внутренняя память
Запоминание и долговременное (не менее 10 лет) хранение без питания:
- не менее 200 результатов измерения с измерительными схемами
- параметров не менее 64 кабелей
Борьба с помехами
Отстройка от помех, имеющихся в кабельной линии в виде наведенных потенциалов и шумов
Калибровка
Полуавтоматическая (требуется замыкание присоединительных кабелей)
Питание
- встроенные пальчиковые аккумуляторы (4 штуки размера АА)
- сеть переменного тока напряжением 85...265 В, 47...63 Гц
Энергопотребление
Не более 2 Вт (при выключенной подсветке)
Условия эксплуатации
Диапазон рабочих температур: -10°С ... +50°С

Физические характеристики

Размеры, мм 106 х 224 х 40

Вес, кг не более 0,8
