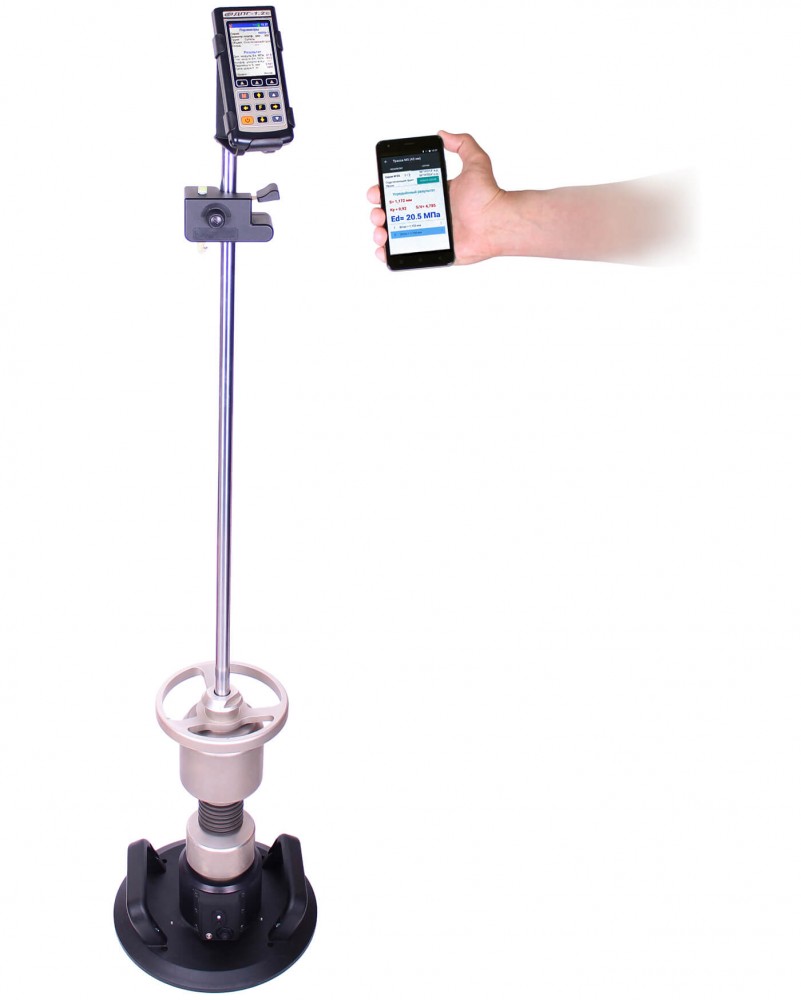

ДПГ-1.2 измеритель динамический модуля упругости грунтов

Код: 67197

Описание в PDF

Бренд: ИНТЕРПРИБОР
Страна бренда: Россия
Госреестр 48811-11
Межповерочный интервал 12 месяцев
Гарантия 18 месяцев

Прибор используют для определения несущей способности подстилающих грунтов, грунтовых оснований дорог и несущих слоёв. Его принцип действия основан на методе падающего груза (методе штампа), описанного в стандарте СТ СЭВ 5497-86. Динамический плотномер грунта ДПГ-1.2 внесён в Государственный реестр средств измерений.

Преимущества:

Плотномер грунта ДПГ-1.2 соответствует нормативным документам TP BF-STB Part B 8.3 (German Road Standard), ASTM E2835-11, ГОСТ 59866-2022, благодаря чему при обработке полученных данных можно использовать известные методики и рекомендации, опирающиеся на этот стандарт
Широкополосный вибродатчик с высоким соотношением сигнал/шум
Реальная абсолютная погрешность измерения виброперемещения не превышает ±0,02 мм в диапазоне 0,1-1,0 мм, относительная погрешность ±2 % - в диапазоне 1,0-2,0 мм

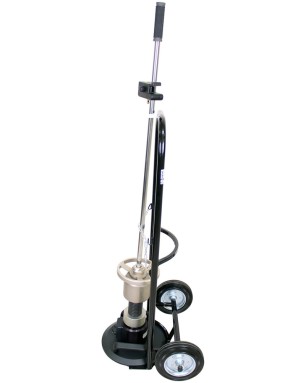

Разъемная конструкция ударной установки повысила мобильность и удобство эксплуатации прибора

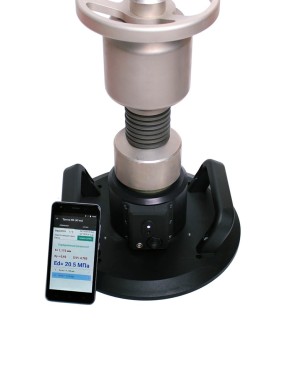

Шаровое опирание ударного устройства на круглый штамп позволило исключить влияние случайных угловых смещений ударного устройства в момент сброса груза
Калибровка плотномера грунта производится на ударном стенде, полностью имитирующем реальные условия эксплуатации
2 интерфейса связи: проводной и беспроводной
Дальность устойчивого Bluetooth-соединения - не менее 5 м
Модуль GPS

Основные функции:

Измерение силы удара и величины усадки грунта
Вычисление динамического модуля упругости грунтов и оснований
Возможность оперативной калибровки под различные виды грунтов и оснований
Запись и визуализация сигналов датчика силы и датчика усадки
Отображение информации на графическом дисплее с подсветкой
Полная архивация результатов и условий измерений
Выбор режимов работы посредством системы меню
Программируемое автоматическое отключение прибора при перерывах в работе
Русский и английский язык меню и текстовых сообщений
USB интерфейс для работы с компьютером и заряда аккумулятора
Сервисная компьютерная программа

Сервисная компьютерная программа:

Перенос результатов измерений в ПК
Архивация, документирование и обработка результатов
Экспорт в Excel, сохранение в текстовый формат для других программ

Диапазон измерения динамического модуля упругости, МН/м2	10...250
Пределы погрешности измерения модуля упругости, %	±(0,02Ed+50/Ed+2)
Диапазон измерения усадки, мм	0,1...2,0
Пределы погрешности измерения усадки, мм, не более	±(0,03So+0,01)
Пределы допускаемой относительной погрешности измерения силы, %	±3
Амплитуда ударного усилия, кН	7
Ширина ударного импульса, мс	18±2
Относительная погрешность воспроизведения амплитуды ударного усилия в серии, %	1
Диаметр штампа, мм	300
Габаритные размеры прибора h x ø, мм	1475х300
Масса прибора, кг, не более	33
Диаметр штампа, мм	300
Масса груза, кг	10

1. Блок электронный, чехол - 1 шт.;
2. Смартфон - 1 шт.;
3. Ударная установка со штампом - 1 шт.;
4. Кабель соединительный 1,5 м - 1 шт.;
5. Зарядное устройство USB (1А) - 1 шт.;
6. Кабель USB-A-mini-B, - 1 шт.;
7. Кабель USB-A-micro-B, - 1 шт.;
8. Программа связи с ПК на "Flash-визитке" / CD - 1 шт.;
9. Руководство по эксплуатации (с отметкой о поверке) - 1 шт.;
10. Ящик транспортировочный - 1 шт.
