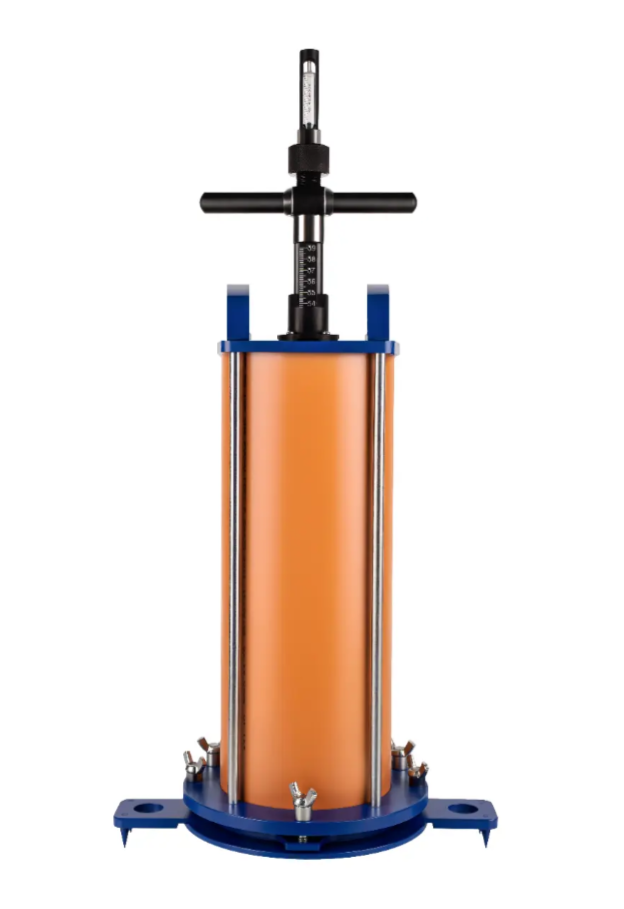

RGK ПБД-КМ баллонный плотномер

Баллонный плотномер RGK-ПБД является средством полевого контроля, которое служит для оперативного определения фактической плотности грунтов и земляного полотна, а также оснований, покрытий и слоев дорожных одежд в ходе проведения строительных работ. С его помощью дополнительно можно оценивать качество уплотнения материалов, соответствующих ГОСТ 25607, используя приведенные в сопроводительной документации графики максимальной плотности для смесей на основе осадочных, изверженных и метаморфических пород. В комплект изделия включено устройство для измерения объема методом замещения по ГОСТ 28514, с 6 запасными оболочками, весы пружинного типа для взвешивания изъятого из лунки материала, плотность которого определяется, а также необходимые для работы аксессуары и принадлежности.

Особенности применения

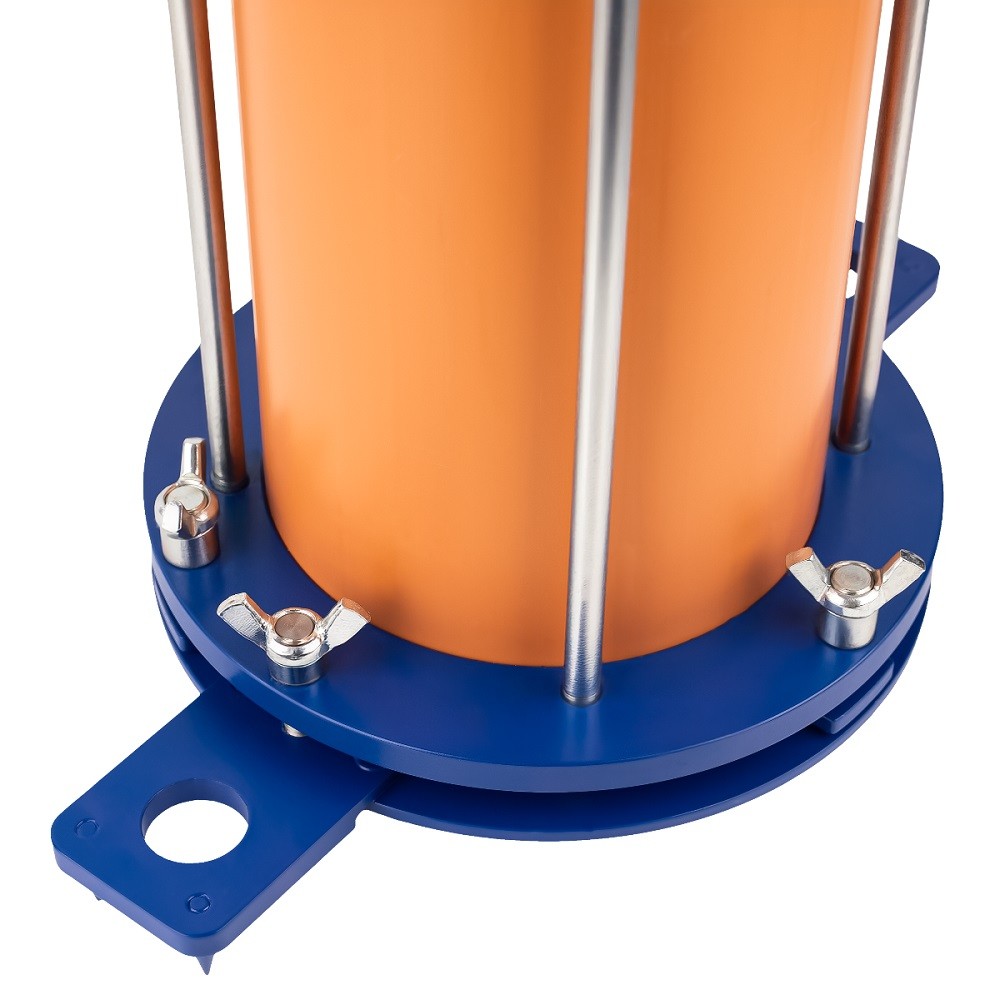

Вычисление плотности материалов производится исходя из измеренного объема и веса пробы, с выполнением параллельных испытаний в двух выбранных местах, находящихся на удалении не менее 1 м друг от друга. Баллонный плотномер RGK-ПБД, после установки в точке выполнения измерений, фиксируется на грунте путем прижима основания усилиями ног, для чего кольцо-кондуктор снабжено соответствующими упорами. При этом заостренные шины с нижней стороны вдавливаются в поверхность, обеспечивая неизменность положения измерителя в процессе выполнения работ, что позволяет не тратить время на забивание крепежных кольев. В качестве рабочей жидкости используется вода, которая заливается в рабочий цилиндр через полый шток. Для удобства снятия корпуса изделия с основания предусмотрены соответствующие ручки.

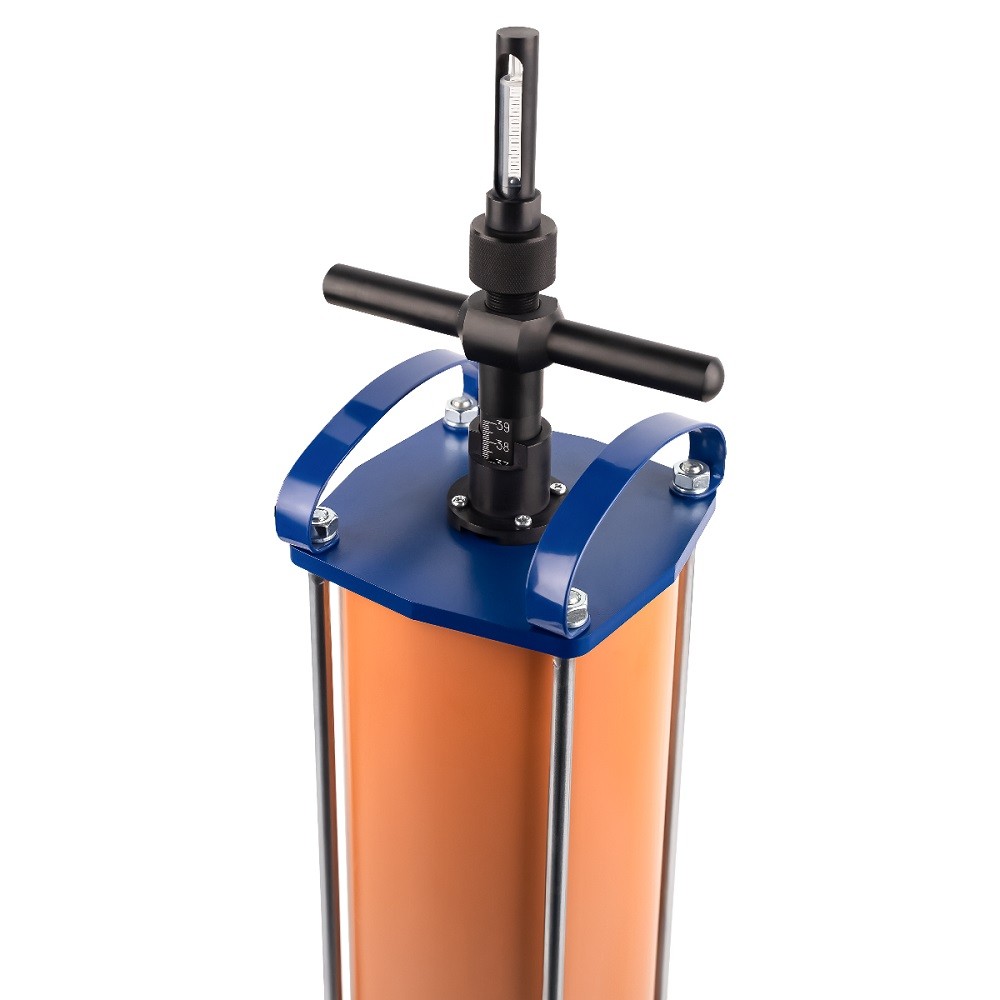

Показания считываются со шкалы на штоке поршня после его опускания до удаления воздуха из системы, что контролируется по появлению воды в окошке пробки с обратным клапаном. Первое измерение выполняется после снятия защитной заслонки, обеспечивая фиксацию начального уровня поверхности грунта, а второе – после извлечения материала из лунки. Разница результатов, с учетом площади сечения, соответствует объему вынутой пробы.

Преимущества RGK-ПБД

• Экономичность – баллонный плотномер приводится в действие физическим усилием работника и не нуждается в источнике электрической энергии или гидравлическом насосе.
• Высокая точность – резиновый баллон, за счет эластичности материала, заполняет всё пространство в измеряемом объеме, плотно прилегая к неровностям.
• Достоверность показаний – простота метода измерений и расчетов минимизирует вероятность субъективных ошибок.
