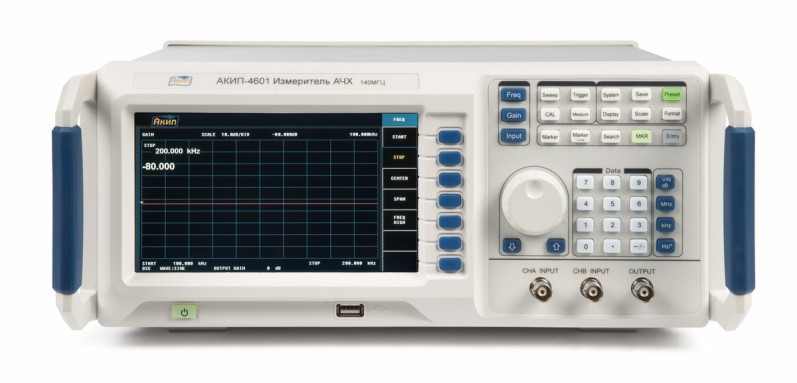

АКИП-4601 измеритель АЧХ

Код: 83748

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

Измеритель сопротивления изоляции АКИП-4601 - Диапазон частот - 20 Гц... 140 МГц

Особенности:

Диапазон частот до 140 МГц,
Измерение амплитудно-частотных, фазо-частотных, дискриминации фазы и S параметров,
Выбор режима развертки,
Курсорные измерения,
Интерфейсы USB, RS-232.

Параметр	Значение
ИССЛЕДОВАНИЕ АЧХ
Диапазон частот	20 Гц... 140 МГц
Режим развертки	Линейный, логарифмический, одиночный тон
Амплитуда	> 5 Вскз
Входное сопротивление	50 Ом / высокоомный выход
Выходное сопротивление	50 Ом
Аттенюатор	0...80 дБ с шагом в 1 дБ
Усилитель	10... -30 дБ, шаг 10 дБ
Фаза	-180...+180 с шагом 1 градус
Входной диапазон (частотный дискриминатор)	0,1 В < A < 10 В
Диапазон установки смещения	± 4В
ОБЩИЕ ДАННЫЕ
Интерфейсы	USB, RS-232
Дисплей	17,5 см разрешение 800х480
Напряжение питания	220В ± 10%, 50Гц
Габаритные размеры	363 х 154 х 327 мм
Масса	4,8 кг

1. Измеритель АЧХ АКИП-4601 - 1 шт.;
2. Шнур питания - 1 шт.;
3. Кабель BNC-BNC - 2 шт.;
4. Кабель BNC-Aligator - 2 шт.;
5. CD с программным обеспечением - 1 шт.
