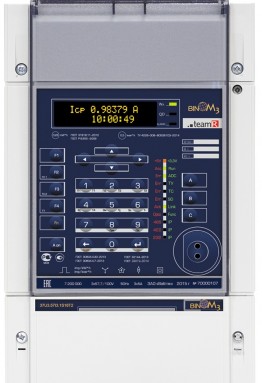

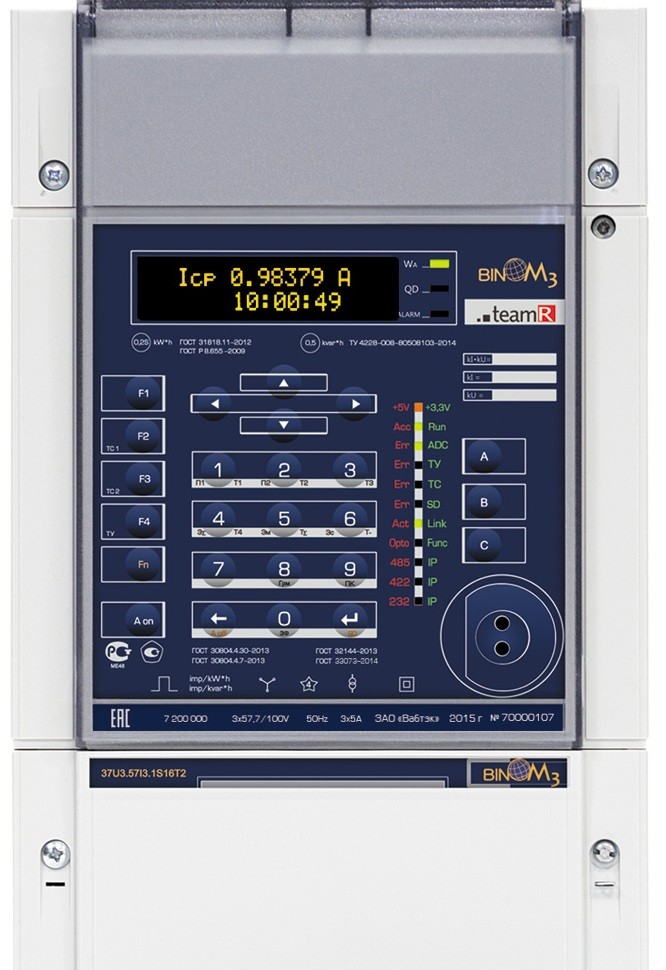

Счетчик-измеритель ПКЭ многофункциональный BINOM337

  • Госреестр 60113-15
  • Межповерочный интервал 127 месяцев
  • Производитель Вабтэк
  • Производство: Россия

BINOM337 - контроллер присоединения, объединяющий функции счетчика электроэнергии, измерителя расширенного перечня параметров присоединения, прибора мониторинга и контроля качества электроэнергии, осциллографического регистратора параметров сети, контроллера сбора дискретных сигналов и управления.

Назначение

BINOM337 является сертифицированным многофункциональным устройством, которое может использоваться как независимый прибор для отдельного присоединения, так и как элемент АИИС УЭ, СМиУКЭ, ССПИ, АСУ ТП электрических подстанций всех классов напряжения, электрических станций, энергохозяйств промышленных предприятий, систем электроснабжения транспортных предприятий.

Основные функции

  • Высокоточные измерения мгновенных значений электрических величин с периодом отсчета 31,25 мкс, быстродействующие вычисления производных параметров и среднеквадратических значений в течение регламентированных интервалов времени - 10 мс, 200 мс. Является средством измерения согласно ГОСТ 31818.11-2012.
  • Учет активной энергии по ГОСТ 31819.22-2012 для класса точности 0,2S и реактивной энергии согласно методикам ГОСТ 31819.23-2012 для класса точности 0,5, а также энергии потерь в направлениях «приема» и «отдачи» по двум независимым интервалам учета, по четырем тарифным зонам и суммарно с учетом выходных и праздничных дней.
  • Измерение показателей качества электроэнергии в соответствии с классом А по ГОСТ 30804.4.30-2013 и классом точности I по ГОСТ 30804.4.7-2013.
  • Архивирование данных на встроенную SD-карту или FTP-накопитель.
  • Автоматизированное формирование Протокола испытаний электрической энергии с учетом рекомендаций ГОСТ 33073-2014.

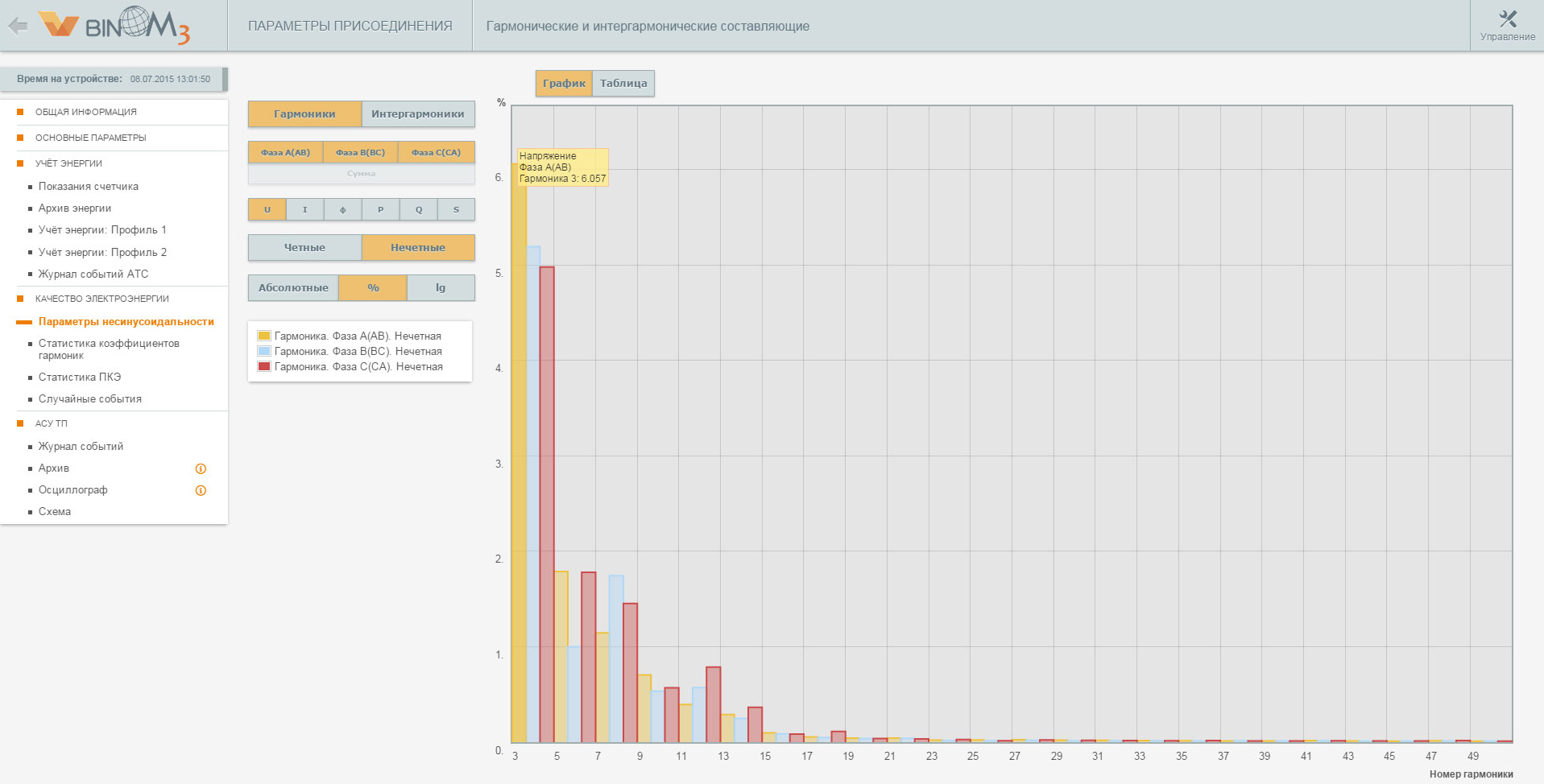

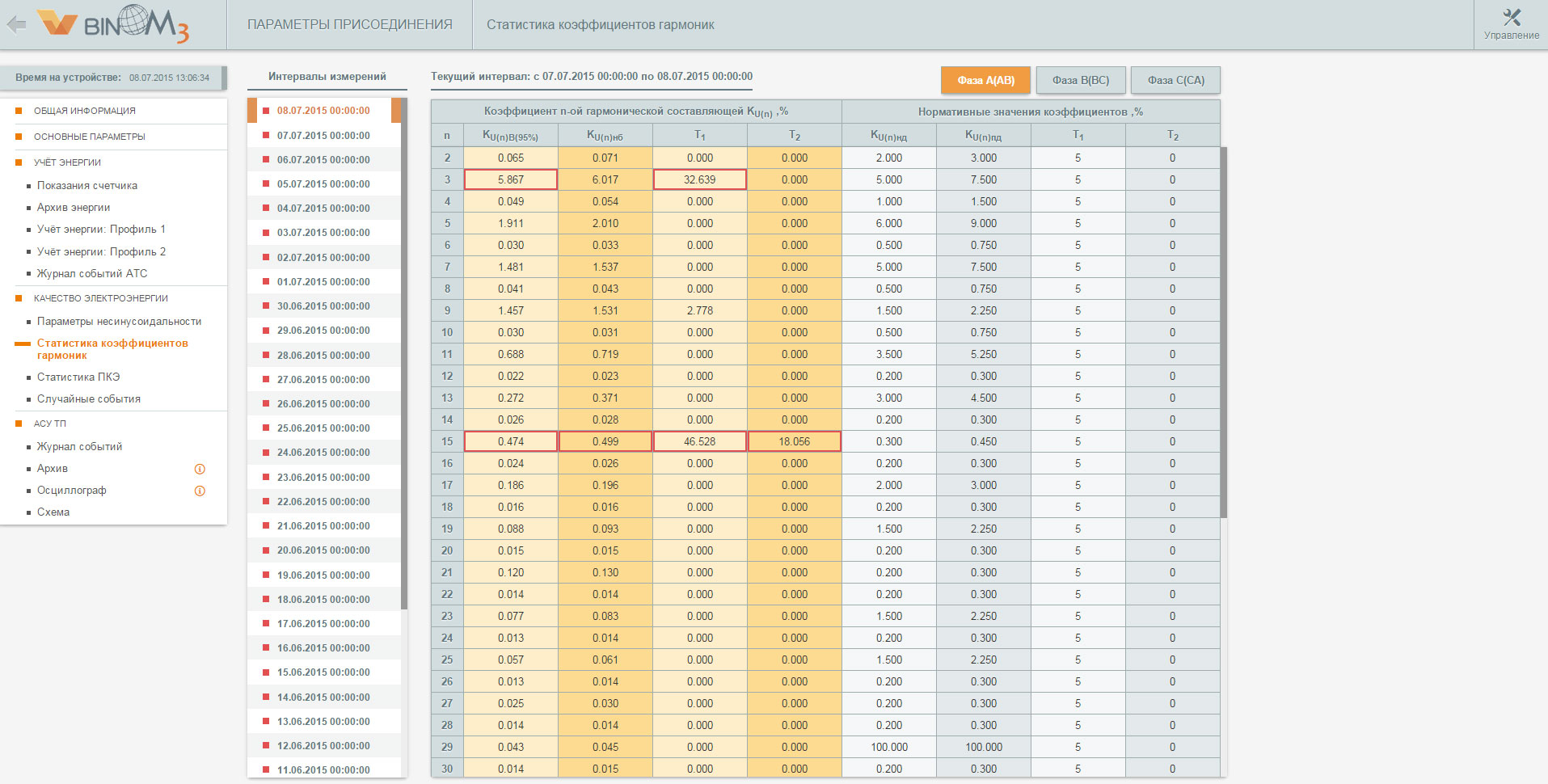

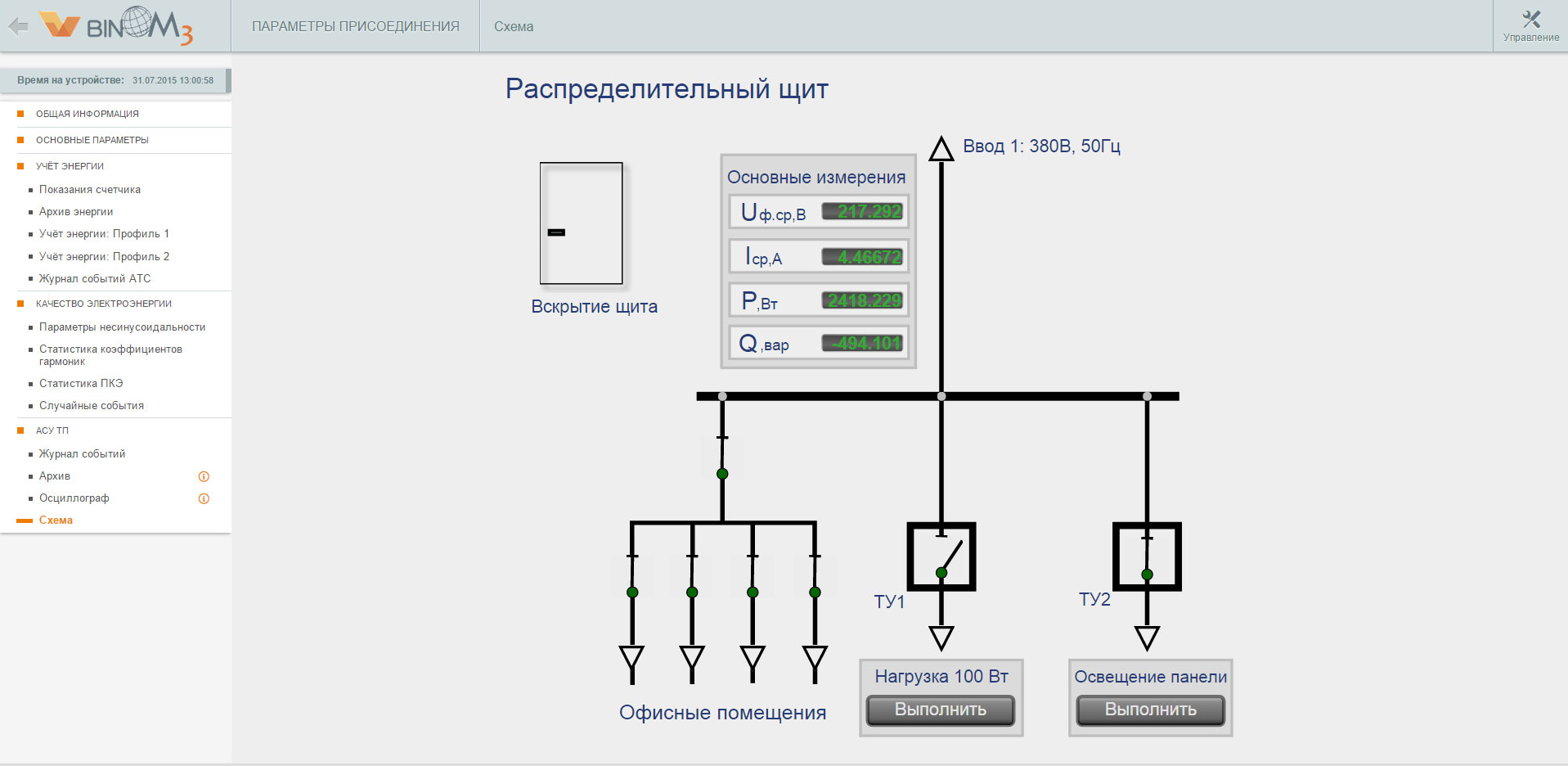

  • Представление результатов измерений, диагностических данных на встроенном WEB-сервере в виде таблиц, графиков, гистограмм, протоколов, журналов.
  • Поддержка PPP-соединения (TCP/IP) над протоколом МЭК 60870-5-101 по магистрали интерфейса RS-485 для доступа ко всем данным устройства без нарушения передачи данных по каналу связи.
  • Локальное и удаленное WEB-конфигурирование.

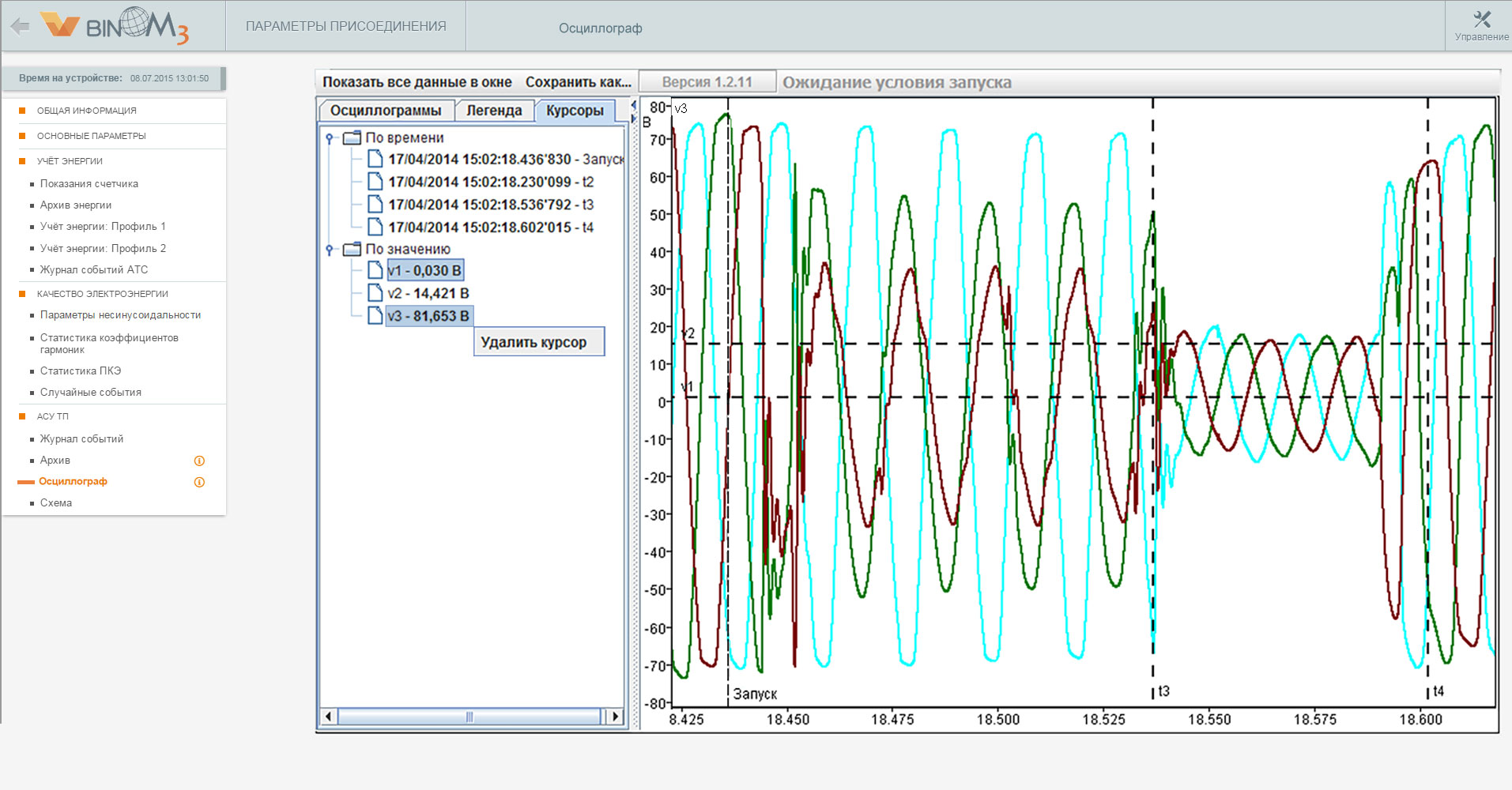

  • Осциллографирование параметров нормального и аварийного режимов, переходных процессов и нарушений качества электроэнергии в режиме реального времени.
  • Регистрация дискретных состояний.
  • Управление оборудованием.



Характеристики  Значения
Информационная емкость более 2300 параметров
Точность синхронизации < 1 мкс
Коммуникационные интерфейсы Ethernet, 100 Мбит/с,
ГОСТ Р МЭК 60870-5-104,
Modbus TCP, СПОДЭС (DLMS/COSEM);
RS-485/SYNC, 460.8 кбит/с,
ГОСТ Р МЭК 60870-5-101,
Modbus RTU, NMEA/PPS,
СЭТ-4ТМ (ПСЧ-4ТМ.05МК),
СПОДЭС (DLMS/COSEM);
оптический интерфейс, 115.2 кбит/с,
PPP-TCP/IP;
RS-485/422, 460.8 кбит/с,
ГОСТ Р МЭК 60870-5-101,
Modbus RTU, NMEA/PPS,
СЭТ-4ТМ (ПСЧ-4ТМ.05МК),
СПОДЭС (DLMS/COSEM);
(BINOM337/337s, BINOM339i)
RS-232, 460.8 кбит/с,
ГОСТ Р МЭК 60870-5-101, Modbus RTU,
СЭТ-4ТМ (ПСЧ-4ТМ.05МК),
СПОДЭС (DLMS/COSEM);
(BINOM337/337s, BINOM339i)
Номинальное значение тока 1А, 5А
Номинальное значение напряжения 57.7/100 В, 220/380 В
Дискретные входы период опроса - 100 мкс;
номинальное напряжение питания - 24 В, питание внешнее и внутреннее (резервируемое встроенным аккумулятором);
защита входов:
дискретность антидребезгового фильтра - 100 мкс,
фильтр по числу срабатываний в секунду;
Выходы телеуправления 2, 3 или 4 канала двухпозиционного двухэтапного ТУ;
коммутируемое напряжение переменного и постоянного тока:
0.5 ... 250 B;
коммутируемый переменный ток:
0.05 ... 5 A;
коммутируемый постоянный ток:
при напряжении 24 В: 0.05 ... 8 A,
при напряжении 220 В: 0.05 ... 5 A (с применением твердотельного реле);
аппаратная блокировка ТУ;
Осциллографирование

частота: 32 кГц (640 точек за период основной частоты 50Гц);
длительность предыстории:
до 60 секунд;
длительность осциллографирования:
0-120 с;
точность привязки отсчетов к единому астрономическому времени: 1 мкс

Электропитание  Основное питание:
~ 90-265 В, класс ACx;
= 125-350 В, класс DCx.
Резервное питание:
= 125-350 В, класс DCx.
Встроенный источник автономного питания:30 мин.
Защита от несанкционированного доступа Цифровые пароли, механическое пломбирование, голограмма, электронный датчик вскрытия крышки зажимов
Рабочий диапазон температур от -40 до +45 °С
Межповерочный интервал 12 лет
Средний срок службы 30 лет
Средняя наработка на отказ не менее 150 000 ч
1. Счетчик электронный «BINOM337» - 1 шт.;
2. Коробка – 1 шт.;
3. Комплект крепежный: Винт ВМ5x20.36.019 (ГОСТ 1491-80) (3шт), Гайка M5 DIN 934 (3шт), Гровер D5 DIN 127 (3шт), Шайба D5 DIN 125 (3шт) – 1 компл.;
4. Карта памяти MicroSD – 1 шт.;
5. Паспорт – 1 экз.;
6. Руководство по эксплуатации - 1 экз.;
7. Методика поверки - 1 экз.
