Анализатор качества электроэнергии CA 8335 + MN93А

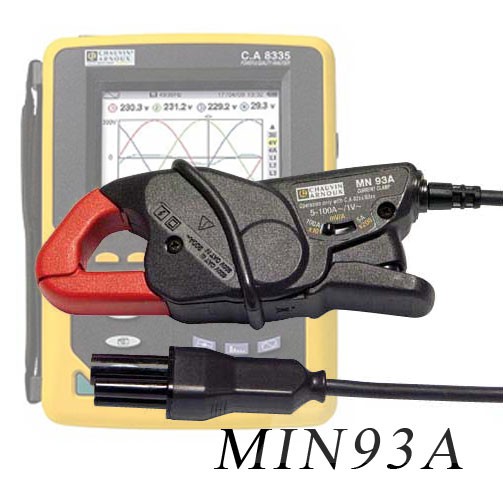

Анализатор C.A 8335 + 4 токовых клещей переменного тока MN93A

C.A 8335 + MN93A Chauvin Arnoux – это прибор:
  • анализатор параметров электрических сетей,
  • анализатор качества и количества электроэнергии.
Анализатор C.A 8335 + MN93A предназначен для быстрой проверки качества и характеристик трехфазной электрической сети. Функциональные особенности прибора обеспечивают легкую обработку и расшифровку результатов измерений. C.A 8335 – это сочетание простого анализа электрических сетей и анализатора качества электроэнергии.
Поставляется в комплекте с токоизмерительными клещами переменного тока Chauvin Arnoux MN93A -(5мА…6А, 100мА…120А, диаметр 20мм)

Основные преимущества CA 8335 + MN93A

  • Анализатор удобен при эксплуатации; конструкция CA 8335 оптимальна  и обеспечивает высокую скорость измерений.
  • Наглядность измерений - C.A 8335  оснащен широким цветном экраном (диагональ 148 мм).
  • Простое меню прибора с понятной структурой.
  • Легкий доступ к функциям
  • Два варианта использования анализатора – ручной и стационарный режим
  • Поддержка 21 языка (включая русский язык)
  • CA 8335 легко перемещать – размер 240-180-55мм. Вес 1,9 кг

Основные характеристики анализатора CA8335 + MN93A

  1. Измеряемые параметры обеспечивают полную диагностику электроустановок - 4 входа напряжения (до 1200 В) и 4 токовых входа позволяют измерять все напряжения, токи и параметры мощности.
  2. Регистрация измеряемых величин - одновременный захват и запись всех параметров, переходных процессов, нарушений и форм волны.
  3. Наглядность в режиме реального времени - одновременный показ сигналов со всех 4 входов. Анализатор предоставляет информацию в  графическом, векторном или табличном форматах.
  4. В режиме броска электроэнергии, измерение может длиться более 1 минуты!

Дополнительные функции анализатора С.А 8335 + MN93A

  • режим "ПУСК" для двигателей и моторов (1 мин для 3-х фаз одновременно)
  • анализатор CA 8335 может также зафиксировать и записать:
    • Мин/Макс значения;
    • до 300 переходных процессов;
    • гармоники до 50-й;
    • 50 снимков экрана и кривых;
    • 10 000 нарушений норм 40 различных типов
  • Емкость памяти в 2Гб позволяет регистрировать все параметры при интенсивных измерениях более чем в течение месяца!

Другие преимущества и возможности анализатора С.А8335 + MN93A

  • Интуитивная конфигурация,
  • Онлайн помощь
  • Возможность прямой печати.
  • Простая связь через USB порт для коммуникации с ПК.
  • Диапазон напряжений до 1200 В
  • Диапазон токов до 6500 A (зависит от датчиков тока, которые поставляются по выбору пользователя)
  • Электробезопасность: IEC 61010 600 V CAT IV / 1,000 V CAT III

Технические характеристики анализатора СА8335 + MN93A

Общие данные
Количество каналов
4 на U / 4 на I
Напряжение (RMC AC+DC) ф/ф
10 В — 1000 В
Ток (RMC AC+DC)
100мA — 6500 A
Клещи MN
0.005 A — 5 A / 0.1 A — 120 A
Частота
40 Hz — 69 Hz
Измерения мощности
W, VA, var, PF, DPF, cos j, tan j
Измерения энергии
Wh, varh, VAh
Гармоники
есть
THD
есть, от 0 до 50 порядка, фаза
Режим Expert
есть
Переходные процессы
300
Краткосрочные дрожания (Flicker)
есть
Скачок пускового тока (Inrush mode)
есть, > 1 минуты
Запись (всех параметров по макс. выборке)
1 месяц
Запись min/max
есть
Сигнализация
10000 значений с 40 различных типов
Распознание токовых датчиков
8+
Пиковые значения
есть
Векторное отображение
автоматически
Дисплей
Цветной 1/4 VGA ЖК дисплей, 320 x 240, диагональ 148 mm
Захват экранов и кривых
50
Электробезопасность
IEC 61010 1000 V CAT III / 600 V CAT IV
Язык меню прибора
21 (вкл русский)
Интерфейс
USB тип B
Питание
Внешнее зарядное устройство сети 600 V CAT IV, аккумуляторная батерея (встроенная)
Размеры
240 x 180 x 55 мм
Вес
1,9 кг
Снят с производства
