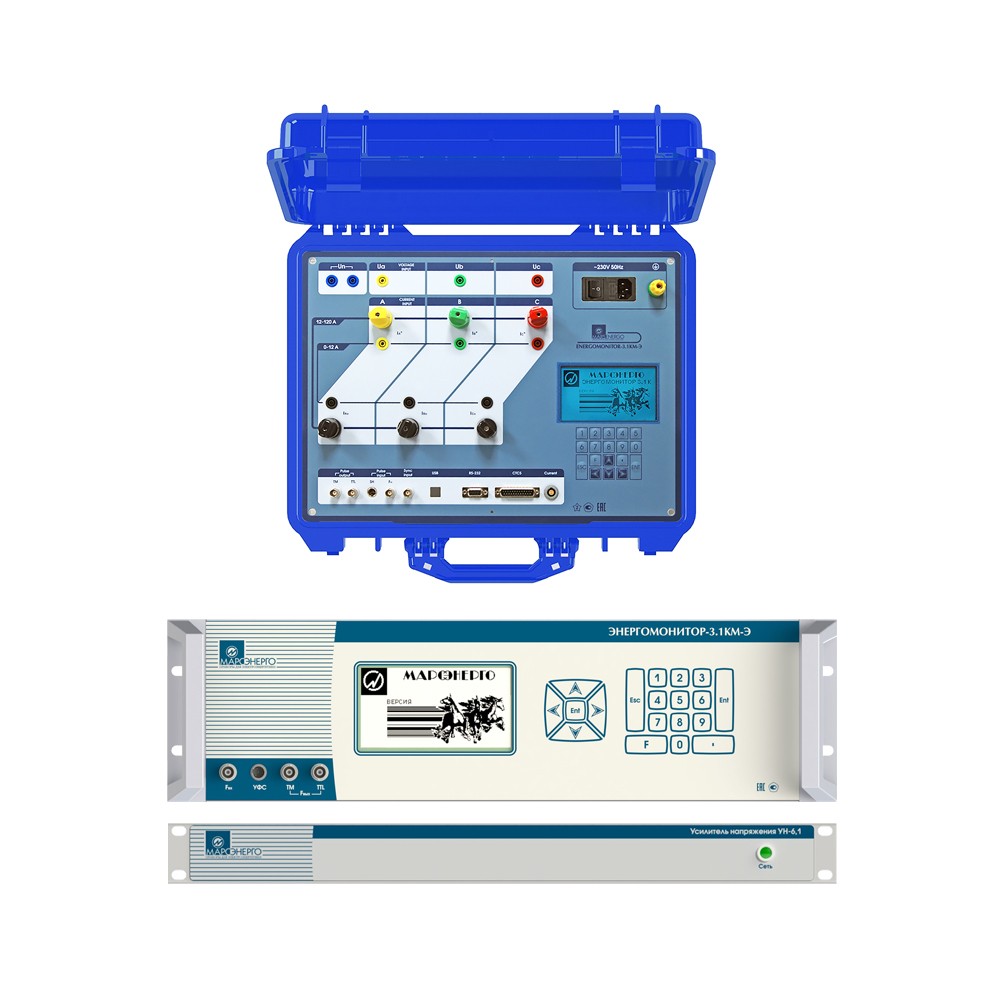

Энергомонитор-3.1КМ-Э эталонный счетчик

Код: 026905

Описание в PDF

Бренд: Марс-Энерго
Страна бренда: Россия
Госреестр 86936-22
Межповерочный интервал 12 месяцев
Гарантия 2 года

Назначение эталонного счетчика Энергомонитор-3.1КМ-Э:

Энергомонитор-3.1KМ-Э предназначен для поверки и калибровки:

электронных счетчиков электроэнергии, выпускаемых по ГОСТ Р 56750-2015 (ЭлТА-счетчики);
традиционных счетчиков классов точности 0,2S и менее точных;
традиционных измерительных трансформаторов тока и напряжения;
средств измерений переменного тока и напряжения переменного тока, электрической мощности, анализаторов ПКЭ.

Преимущества эталонного счетчика Энергомонитор-3.1КМ-Э:

В сравнении с Энергомонитор-3.1КМ:

Поверка и калибровка как традиционных, так и ЭлТА-счетчиков;
Поверка и калибровка СИ с номинальной частотой тока 400 Гц;
Расширенный диапазон измерений напряжения.

Приборы в зависимости от модификаций применяются при поверке:

электронных и индукционных одно- и трехфазных счетчиков электрической энергии;
одно- и трехфазных средств измерений электрической мощности;
одно- и трехфазных источников напряжения, силы тока, электрической мощности;
средств измерений напряжения, силы тока, угла сдвига фазы, коэффициента электрической мощности, частоты, показателей качества электроэнергии;
традиционных измерительных трансформаторов тока ИТТ с использованием устройства для поверки трансформаторов тока (УПТТ) и традиционных измерительных трансформаторов напряжения ИТН;
поверки ЭлТА-счётчиков с использованием Усилителя напряжения шестиканального УН-6.1.

сновные измеряемые величины	Диапазон измерений	Основная погрешность
		кл.т. 0.02	кл.т. 0.05
Напряжение переменного тока	от 0,001 до 960 В (Uн = 10 мВ; 100 мВ; 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В)	±0,01 %	±0,02 %
Сила переменного тока	от 1 мА до 120 А (Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А)	±0,01 %	±0,02 %
Напряжение сигнала тока, мВ	от 0,001 до 12 В (Uн = 10 мВ; 100 мВ; 1 В, 10 В	±0,01 %	±0,02 %
Фазовый угол между фазными напряжениями первых гармоник и между напряжением и током первой гармоники одной фазы	от 0° до 360°	Абсолютная:
		±0,01°	±0,03°
Полная электрическая мощность, ВА		Относительная:
		0,02 %	0,04 %
Активная электрическая мощность, Вт	от 0,1Uн до 1,2Uн 0,1Iн ≤ I < 1,2Iн	Относительная:
		±0,01 %	±0,05 %
Реактивная электрическая мощность, вар	от 0,01Qн до 1,44Qн	Относительная:
	0,9 ≤ \|sin φ\| ≤ 1,0	±0,03 %	±0,1 %
	0,2 ≤ \|sin φ\| ≤ 0,9	±0,05 %
Частота переменного тока, Гц	от 40 до 450 Гц	Абсолютная:
		±0,0004(f/50)	±0,001(f/50)
Параметр		Значение
Общие характеристики
Электропитание от сети переменного тока		198 ... 260 В, 47 ... 63 Гц
Потребляемая мощность по цепи переменного тока, ВА		не более 100
Диапазон рабочих температур, °С		от +10 до +35
Исполнение		стационарное	переносное
Габаритные размеры (д × ш × в), мм		485×470×140	480×390×194
Масса, кг		8	10

1. Прибор «Энергомонитор-3.1КМ-Э» — 1 шт.;
2. УН-6.1 – 1 шт.
3. Комплект кабелей — 1 шт.;
4. Прикладное программное обеспечение для ПК — 1 шт.
5. Формуляр — 1 шт.;
6. Руководство — 1 шт.;
7. Методика поверки — 1 шт.;
8. Упаковка — 1 шт.
