Эталонный счетчик Энергомонитор 3.1КМ

Описание в PDF

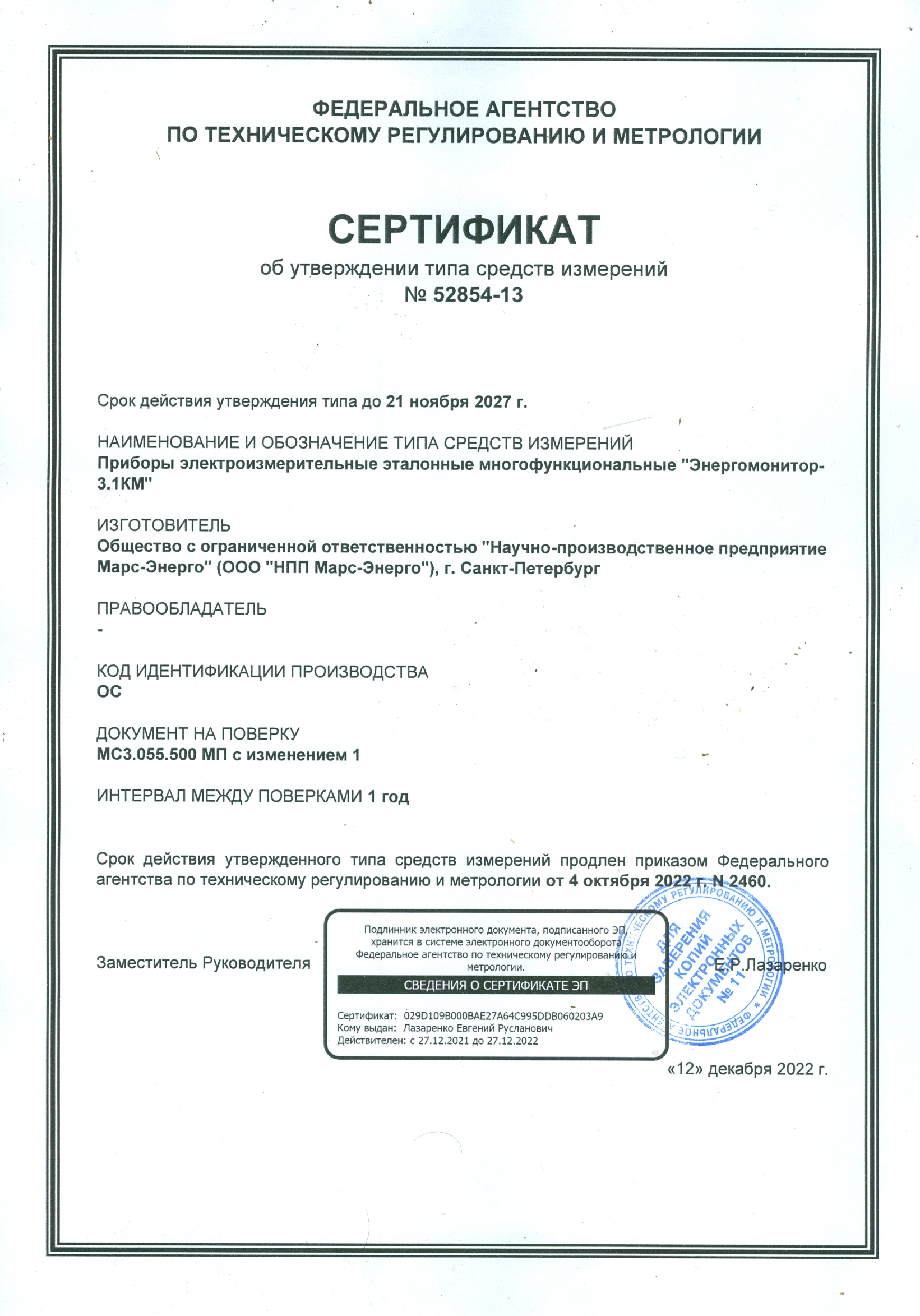

Госреестр 52854-13
Межповерочный интервал 12 месяцев
Гарантия 2 года
Производитель Марс-Энерго, НПП
Производство: Россия

Назначение Энергомонитор-3.1КМ:

Прибор "Энергомонитор-3.1КМ" (эталонный счётчик) предназначен для калибровки и поверки эталонов 2-го разряда и рабочих средств измерений электроэнергетических величин:

однофазных и трехфазных счетчиков активной и реактивной электрической энергии;
однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
энергетических фазометров и частотомеров; вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот, а также постоянного тока;
средств измерения и регистрации показателей качества электроэнергии (ПКЭ); средств измерения и регистрации параметров электрической энергии в однофазных и трехфазных электрических сетях;
измерительных трансформаторов тока и напряжения (как прибор сравнения).

Прибор "Энергомонитор-3.1КМ" может быть использован автономно, в сочетании с компьютером, расширяющим его функциональные возможности, а так же в составе специализированных и универсальных поверочных установок. Прибор "Энергомонитор-3.1КМ" может быть применен в метрологических лабораториях крупных промышленных предприятий, энергосистем и ЦСМ.

Краткое видео о применении прибора «Энергомонитор 3.1КМ П» и источника «Энергоформа 3.3-100» для поверки счётчика электроэнергии прямого включения до 100А:

Измеряемые величины	Диапазон измерений	Основная погрешность измерений
		Класс точности 0,02	Класс точности 0,05
Действующее (среднеквадратическое) значение переменного напряжения	от 0,1 до 960 В (U_н=1,2,5,10,30,60,120,240,480,800 В)	±0,01%	±0,02%
Действующее (среднеквадратическое) значение переменного тока	от 5 мА до 120 А (I_н= 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А)	±0,01%	±0,02%
	от 50 мА до 4500 тА (I_н = 10; 100; 1000; 300; 3000 А)	±0,2 ... 2,0% (зависит от вида клещей)
Фазовый угол между фазными напряжениями первых гармоник	от 0° до 360°	Абсолютная ±0,01°
Фазовый угол между напряжением и током первой гармоники одной фазы	от 0° до 360°
Активная электрическая мощность	от 0,01U_н до 1,5U_н, К_р=1 0,1I_н≤ I <1,5I_н	Относительная
		±0,015%	±0,05%
Реактивная электрическая мощность	от 0,05I_н Uн до 1,5I_н · 1,2U_н вар К_Q =1	Относительная
		±0,03%	±0,05%
	К_Q = 0,45L...0...-0,45С	±0,05%	±0,1%
Коэффициент мощности	от -1,0 до +1,0	Абсолютная
		±0,001
Частота переменного тока	от 40 до 70 Гц	Абсолютная
		±0,001 Гц	±0,003 Гц
Коэффициент несимметрии напряжения по обратной и нулевой последовательности	от 0 до 50 %	Абсолютная ±0,05
Коэффициенты искажения синусоидальности кривой и n-й нармонической составляющей напряжения и тока (n от 2 до 50)	от 0 до 49,9%	Абсолютная ±0,003% (Коэффициент <1,0 %)
		Относительная ±0,3% (Коэффициент ≥ 1,0%)
Коэффициенты интергармонической составляющей напряжения и тока (от 0,5 до 50,5)	от 0 до 49,9%	Абсолютная ±0,006% (Коэффициент <1,0 %)
		Относительная ±0,6% (Коэффициент ≥ 1,0%)
Амплитудная погрешность измерительных трансформаторов тока и напряжения δ	от 0,2 до 20%	Абсолютная
		±0,002%	±0,005%
Угловая погрешность измерительных трансформаторов тока и напряжения Δ	от 0,1′ до 180º	±0,1′	±0,2′
Кратковременная доза фликера	от 0,25 до 10	Относительная 5,0%(ΔU/U≤20%)

1. Прибор «Энергомонитор-3.1КМ» МС3.055.500 - 1 шт.;
2. Кабель сетевой 220В AC102 EURO VDE - 1 шт.;
3. Руководство по эксплуатации МС3.055.500 РЭ - 1 экз.;
4. Методика поверки МС3.055.500 МП - 1 экз.;
5. Упаковка МС4.170.002 - 1 шт.;
6. Кабельный наконечник для подключения к токовым цепям прибора при силе тока более 12 А KST6AR-N/25-L - 6 шт.;
7. Кабель RS232 МС6.705.003 - 1 шт.;
8. Кабель USB (USB A вилка - USB B вилка, 1.8 м) - 1 шт.;
9. Прикладное программное обеспечение для ПК на CD - 1 шт.
