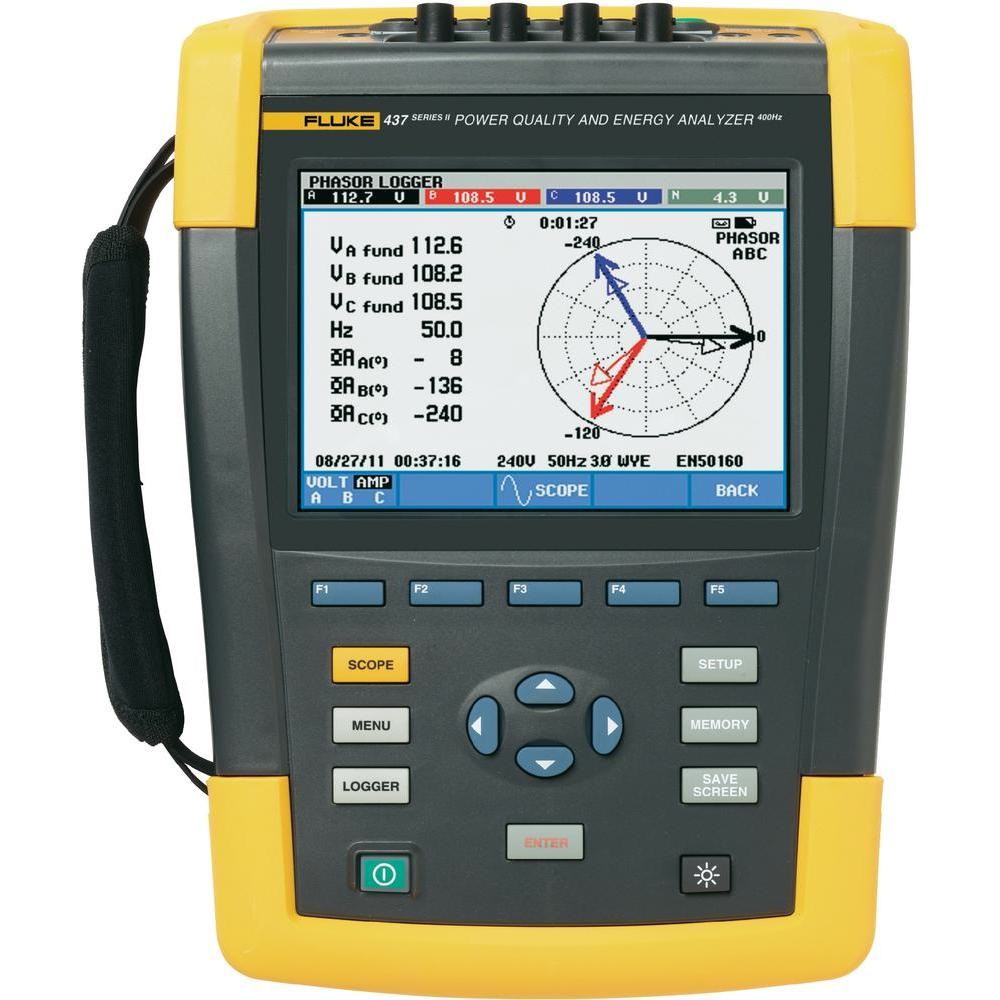

Анализатор качества электроэнергии Fluke 437-II

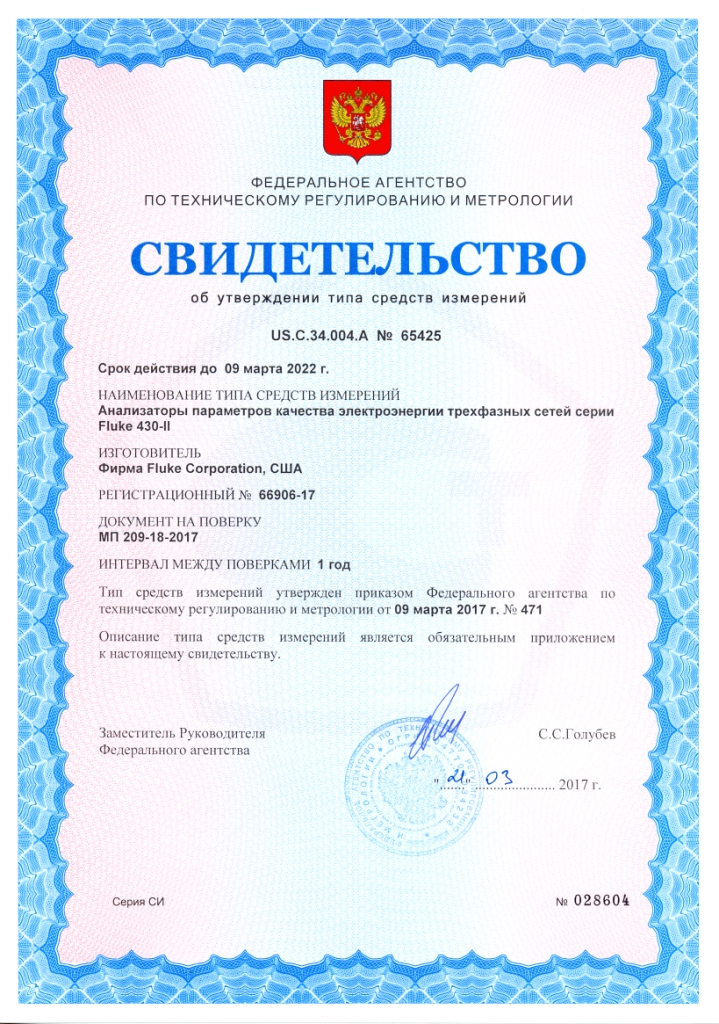

  • Госреестр 66906-17
  • Межповерочный интервал 12 месяцев
  • Гарантия 3 года
  • Производитель Fluke
  • Производство: США

​Анализатор качества электроэнергии Fluke 437 серии II 400 Гц

Специально разработано для транспортных приложений

Анализатор качества и электроэнергии Fluke 437 серии II 400 Гц спроектирован специально для оборонной и авиационной промышленности. Благодаря возможности проводить измерения до 400 Гц модель 437 II оказывается незаменимой при использовании на подводных лодках, самолетах и других видах транспорта.

Области примененияFluke 437 серии II

  • Измерение на частоте 400 Гц. — замеры качества электроэнергии для авиационных и военных энергосистем.
  • Сбор данных PowerWave — быстрые замеры среднеквадратичных значений для быстрого просмотра каждой формы сигнала, в результате чего можно определять, как взаимодействуют значения напряжения, тока и частоты.
  • Эффективность инвертора мощности — измерение мощности как переменного, так и постоянного тока, входящего и выходящего, для отслеживания эффективности инверторов.
  • Монетизация электроэнергии — вычисление потерь энергии из-за ее низкого качества в денежном выражении.
  • Оценка электроэнергии — вычисление улучшений до и после установки в потреблении энергии для регулировки энергосберегающих устройств.
  • Устранение основных неполадок — быстрая диагностика на экране для восстановления работы сети.
  • Профилактика — обнаружение и предотвращение проблем с качеством электроэнергии до того, как они приведут к простою.
  • Долгосрочный анализ — выявление сложных для обнаружения и нерегулярных проблем.
  • Изучение нагрузок — проверка возможностей электрической системы перед добавлением нагрузок.

Функциональные особенности:

  • Измерение на частоте 400 Гц. Повышая частоту переменного напряжения до 400 Гц, трансформаторы и двигатели можно сделать меньше и легче, чем для 50 или 60 Гц, что является преимуществом для самолетов, подводных лодок, космических судов и другого военного оборудования и ручных инструментов. Модель 437 II записывает данные измерения качества электроэнергии для авиационных систем и военного оборудования любого типа.
  • Эффективность инвертора мощности. Имеется возможность одновременного измерения выходной мощности переменного тока и входной мощности постоянного тока для электроники силовых систем с помощью измерительных клещей постоянного тока.
  • Сбор данных PowerWave. Высокоскоростной сбор данных по среднеквадратичным значениям, отображение полупериода и формы сигнала, которые характеризуют динамику электросистем (пуск генератора, переключение на ИБП и т.д.).
  • Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла.
  • Устранение неполадок в режиме реального времени. Прибор позволяет анализировать тенденции с помощью указателей и средств увеличения/уменьшения.
  • Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе.
  • Измерение всех трех фаз и нейтрали. В комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
  • Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки.
  • Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160.
  • Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами.
  • Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа.
  • Время работы от аккумулятора: Время работы — 7 часов после зарядки литий-ионного батарейного источника питания.

Сбор данных PowerWave

Для некоторых потребителей переключение нагрузки является причиной проблем с качеством электроэнергии. При переключении нагрузки потребление тока иногда вызывает падение напряжения до такого уровня, который вызывает неисправность другого оборудования. Функция PowerWave, реализованная в моделях 435 и 437 серии II, позволяет одновременно с высокой скоростью записывать сигналы напряжения, тока и частоты, чтобы увидеть какое сочетание вызывает потенциальные проблемы. PowerWave идет дальше стандартных измерений качества электроэнергии. Режим быстрой записи данных PowerWave позволяет увидеть характер динамики системы.

Формы кривых напряжения и тока постоянно записываются в течение указанного времени, и с высокой детализацией отображаются на экране. Форма кривой энергии вычисляется на основе зарегистрированных данных. Кроме того, значения среднеквадратичного значения напряжения, тока, мощности и частоты за полупериод могут быть сохранены и использованы для анализа. Эта функция особенно полезна при испытаниях резервных генерирующих систем и ИБП, где надежное включение имеет критическое значение.

Расчеты UPM (унифицированной мощности) используются для расчета потерь энергии в денежном выражении, вызываемых ухудшением качества электроэнергии. Вычисления этих значений и других специфических параметров производятся калькулятором потерь энергии, который окончательно определяет, сколько теряется денег из-за потерь энергии в аппаратуре.

Эффективность инвертора мощности Fluke 437 серии II

Инверторы мощности принимают постоянный ток и преобразуют его в переменный, и наоборот. Солнечные системы генерации электроэнергии, как правило, оснащаются инвертором, который принимает постоянный ток от солнечных элементов и преобразует его в полезный переменный ток. Инверторы со временем могут терять производительность и они нуждаются в проверке. Сравнивая входную мощность с выходной можно определить эффективность системы. Модели 435 и 437 II могут измерять эффективность таких инверторов, одновременно измеряя постоянный и переменный токи в системе, и вычисляя мощность, потерянную в процессе преобразования.

Измерение унифицированной мощности

Ранее только эксперты могли подсчитать, сколько энергии расходовалось нерационально из-за проблем качества; были средства расчета убытков, но требуемый процесс измерения выходил за рамки деятельности рядовых электриков. С помощью новой запатентованной функции измерения унифицированной мощности в измерителе 430 серии II вы можете определить этим переносным инструментом, сколько электроэнергии расходуется нерационально, и точно вычислить дополнительные расходы за электроэнергию.

Запатентованная компанией Fluke система измерения унифицированной мощности обеспечивает наиболее полное представление доступной мощности в результате следующих действий:
  • Измерения параметров по стандартам Classical Power (Steinmetz 1897) и IEEE 1459-2000
  • Детальный анализ потерь
  • Анализ дисбаланса
Расчеты UPM (унифицированной мощности) используются для расчета потерь энергии в денежном выражении, вызываемых ухудшением качества электроэнергии. Вычисления этих значений и других специфических параметров производятся калькулятором потерь энергии, который окончательно определяет, сколько теряется денег из-за потерь энергии в аппаратуре.

AutoTrend - быстрый просмотр зависимостей изменения параметров во времени
Уникальная функция AutoTrend дает возможность быстро получить доступ к информации об изменениях параметров во времени. времени, или вручную запускать обработку. Для всех трех фаз и нейтрали можно быстро просмотреть изменения во времени напряжения, тока, частоты мощности, гармоник или фликера. Даже во время продолжения регистрации показаний можно проанализировать эти изменения в фоновом режиме с помощью курсоров и функции увеличения. Все отображаемые показания автоматически и непрерывно записываются, при этом нет необходимости задавать пороговые уровни, временные периоды или вручную запускать измерение. Для всех трех фаз и нейтрали можно быстро просмотреть временные зависимости напряжения, тока, частоты мощности, гармоник или фликера. Даже в процессе регистрации показаний в фоновом режиме можно проанализировать изменения при помощи курсоров и функции увеличения.

Мониторинг системы - быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160
Одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями. Весь обзор выводится на один экран, на котором полосы, кодированные цветом, четко указывают, какие параметры вышли за пределы заданных ограничений.

Обзорный экран системы мониторинга дает возможность мгновенно заметить выход за допустимые границы значений напряжения, гармоник, фликера, частоты и количества провалов и выбросов. Предоставляется подробный перечень всех событий выхода параметров за указанные границы.

Функция записи журнала позволяет настраивать выбранные опции измерения и обеспечивает мгновенный анализ выбранных параметров.
Измерение и запись значений мощности (Вт), ВА и ВАР. Модель 434 имеет дополнительную возможность регистрации потребляемой электроэнергии.
Отслеживание гармоник вплоть до 50-ой и измерение и регистрация суммарного коэффициента искажений (THD) в соответствии с требованиями стандарта МЭК61000-4-7.
Коэффициент гармоник по напряжению (TDH)Есть
Среднеквадратическое напряжение0 В - 1 000 В
Измерение реактивной энергии (eQ)Есть
Погрешность измерения eP, %1
Число каналов по напряжению4
Погрешность измерения частоты, Гц0.01
Погрешность измерения P, %1
Маскимальное значение, кГц100
Несиметрия (разбалансировка)Есть
Погрешность измерения PF, %0.10
Частота340 Гц - 460 Гц
Погрешность измерения Q, %1
Возможность использования в системах с частотой 400 ГцЕсть
Переходные процессы (частота дискретизации)Есть
Память, Гб8
Измерение активной энергии (eP)Есть
Бросок тока (inrush)Есть
Погрешность измерения TDH, %0.10
Перенапряжения и провалыЕсть
Измерение полной мощности (S)Есть
Работа в трехфазной сетиЕсть
Число каналов по току4
Погрешность измерения коэффициента сдвига фаз, град1
USBЕсть
ФликерЕсть
Работа в однофазной сетиЕсть
Погрешность измерения тока, %0.50
Коэффициент пиковых значений (CF)Есть
Класс прибора
A
Измерение реактивной мощности (Q)Есть
Коэффициент сдвига фаз (DPF)Есть
Погрешность измерения eQ, %1
Промежуточные гармоникиЕсть
Измерение активной мощности (P)Есть
Измерение тока (переменный+постоянный)0 А - 6 000 А
Нормы КЭ по ГОСТ 32144-2013Есть
Погрешность измерения CF, %5
Коэффициент мощности (PF)Есть
Погрешность измерения eS, %1
Погрешность измерения напряжения, %0.10
ГармоникиЕсть
Разрядность АЦП, бит16
Погрешность измерения S, %1
Измерение полной энергнии (eS)Есть
Погрешность измерения фликера, %5
Вес2.10 кг
Длина265 мм
Ширина190 мм
Высота70 мм
1. Трехфазный анализатор энергии Fluke 437 II
2. Адаптер питания BC430
3. Набор переходников с вилками международных образцов
4. BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 8 часов)
5. Измерительный провод TLS430 и набор зажимов типа "крокодил" - 5 шт.
6. Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки
7. Клещи i430flex-TF, длина 24 дюйма (61 см)
8. Карта памяти SD объемом 8 ГБ
9. PowerLog на компакт-диске (содержит руководства оператора в формате PDF)
10. USB-кабель A-B мини
